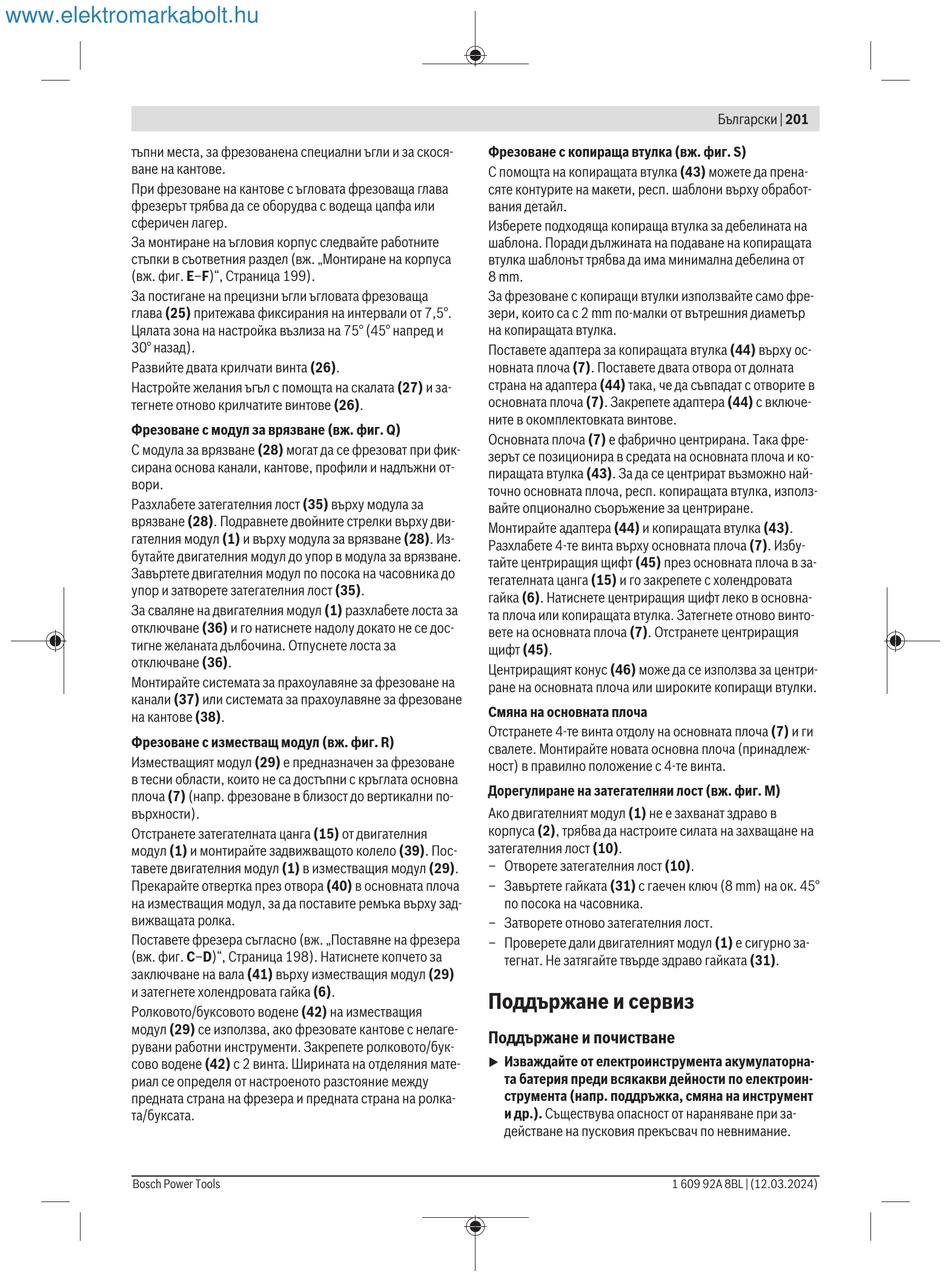

Bosch GKF 18V-8 Professional Originalbetriebsanleitung Seite 201

www.elektromarkabolt.hu
тъпни места, за фрезованена специални ъгли и за скося-
ване на кантове.
При фрезоване на кантове с ъгловата фрезоваща глава
фрезерът трябва да се оборудва с водеща цапфа или
сферичен лагер.
За монтиране на ъгловия корпус следвайте работните
стъпки в съответния раздел (вж. „Монтиране на корпуса
(вж. фиг. E–F)", Страница 199).
За постигане на прецизни ъгли ъгловата фрезоваща
глава (25) притежава фиксирания на интервали от 7,5°.
Цялата зона на настройка възлиза на 75° (45° напред и
30° назад).
Развийте двата крилчати винта (26).
Настройте желания ъгъл с помощта на скалата (27) и за-
тегнете отново крилчатите винтове (26).
Фрезоване с модул за врязване (вж. фиг. Q)
С модула за врязване (28) могат да се фрезоват при фик-
сирана основа канали, кантове, профили и надлъжни от-
вори.
Разхлабете затегателния лост (35) върху модула за
врязване (28). Подравнете двойните стрелки върху дви-
гателния модул (1) и върху модула за врязване (28). Из-
бутайте двигателния модул до упор в модула за врязване.
Завъртете двигателния модул по посока на часовника до
упор и затворете затегателния лост (35).
За сваляне на двигателния модул (1) разхлабете лоста за
отключване (36) и го натиснете надолу докато не се дос-
тигне желаната дълбочина. Отпуснете лоста за
отключване (36).
Монтирайте системата за прахоулавяне за фрезоване на
канали (37) или системата за прахоулавяне за фрезоване
на кантове (38).
Фрезоване с изместващ модул (вж. фиг. R)
Изместващият модул (29) е предназначен за фрезоване
в тесни области, които не са достъпни с кръглата основна
плоча (7) (напр. фрезоване в близост до вертикални по-
върхности).
Отстранете затегателната цанга (15) от двигателния
модул (1) и монтирайте задвижващото колело (39). Пос-
тавете двигателния модул (1) в изместващия модул (29).
Прекарайте отвертка през отвора (40) в основната плоча
на изместващия модул, за да поставите ремъка върху зад-
вижващата ролка.
Поставете фрезера съгласно (вж. „Поставяне на фрезера
(вж. фиг. C–D)", Страница 198). Натиснете копчето за
заключване на вала (41) върху изместващия модул (29)
и затегнете холендровата гайка (6).
Ролковото/буксовото водене (42) на изместващия
модул (29) се използва, ако фрезовате кантове с нелаге-
рувани работни инструменти. Закрепете ролковото/бук-
сово водене (42) с 2 винта. Ширината на отделяния мате-
риал се определя от настроеното разстояние между
предната страна на фрезера и предната страна на ролка-
та/буксата.
Bosch Power Tools
Фрезоване с копираща втулка (вж. фиг. S)
С помощта на копиращата втулка (43) можете да прена-
сяте контурите на макети, респ. шаблони върху обработ-
вания детайл.
Изберете подходяща копираща втулка за дебелината на
шаблона. Поради дължината на подаване на копиращата
втулка шаблонът трябва да има минимална дебелина от
8 mm.
За фрезоване с копиращи втулки използвайте само фре-
зери, които са с 2 mm по-малки от вътрешния диаметър
на копиращата втулка.
Поставете адаптера за копиращата втулка (44) върху ос-
новната плоча (7). Поставете двата отвора от долната
страна на адаптера (44) така, че да съвпадат с отворите в
основната плоча (7). Закрепете адаптера (44) с включе-
ните в окомплектовката винтове.
Основната плоча (7) е фабрично центрирана. Така фре-
зерът се позиционира в средата на основната плоча и ко-
пиращата втулка (43). За да се центрират възможно най-
точно основната плоча, респ. копиращата втулка, използ-
вайте опционално съоръжение за центриране.
Монтирайте адаптера (44) и копиращата втулка (43).
Разхлабете 4-те винта върху основната плоча (7). Избу-
тайте центриращия щифт (45) през основната плоча в за-
тегателната цанга (15) и го закрепете с холендровата
гайка (6). Натиснете центриращия щифт леко в основна-
та плоча или копиращата втулка. Затегнете отново винто-
вете на основната плоча (7). Отстранете центриращия
щифт (45).
Центриращият конус (46) може да се използва за центри-
ране на основната плоча или широките копиращи втулки.
Смяна на основната плоча
Отстранете 4-те винта отдолу на основната плоча (7) и ги
свалете. Монтирайте новата основна плоча (принадлеж-
ност) в правилно положение с 4-те винта.
Дорегулиране на затегателняи лост (вж. фиг. M)
Ако двигателният модул (1) не е захванат здраво в
корпуса (2), трябва да настроите силата на захващане на
затегателния лост (10).
– Отворете затегателния лост (10).
– Завъртете гайката (31) с гаечен ключ (8 mm) на ок. 45°
по посока на часовника.
– Затворете отново затегателния лост.
– Проверете дали двигателният модул (1) е сигурно за-
тегнат. Не затягайте твърде здраво гайката (31).
Поддържане и сервиз
Поддържане и почистване
Изваждайте от електроинструмента акумулаторна-
u
та батерия преди всякакви дейности по електроин-
струмента (напр. поддръжка, смяна на инструмент
и др.). Съществува опасност от нараняване при за-
действане на пусковия прекъсвач по невнимание.
