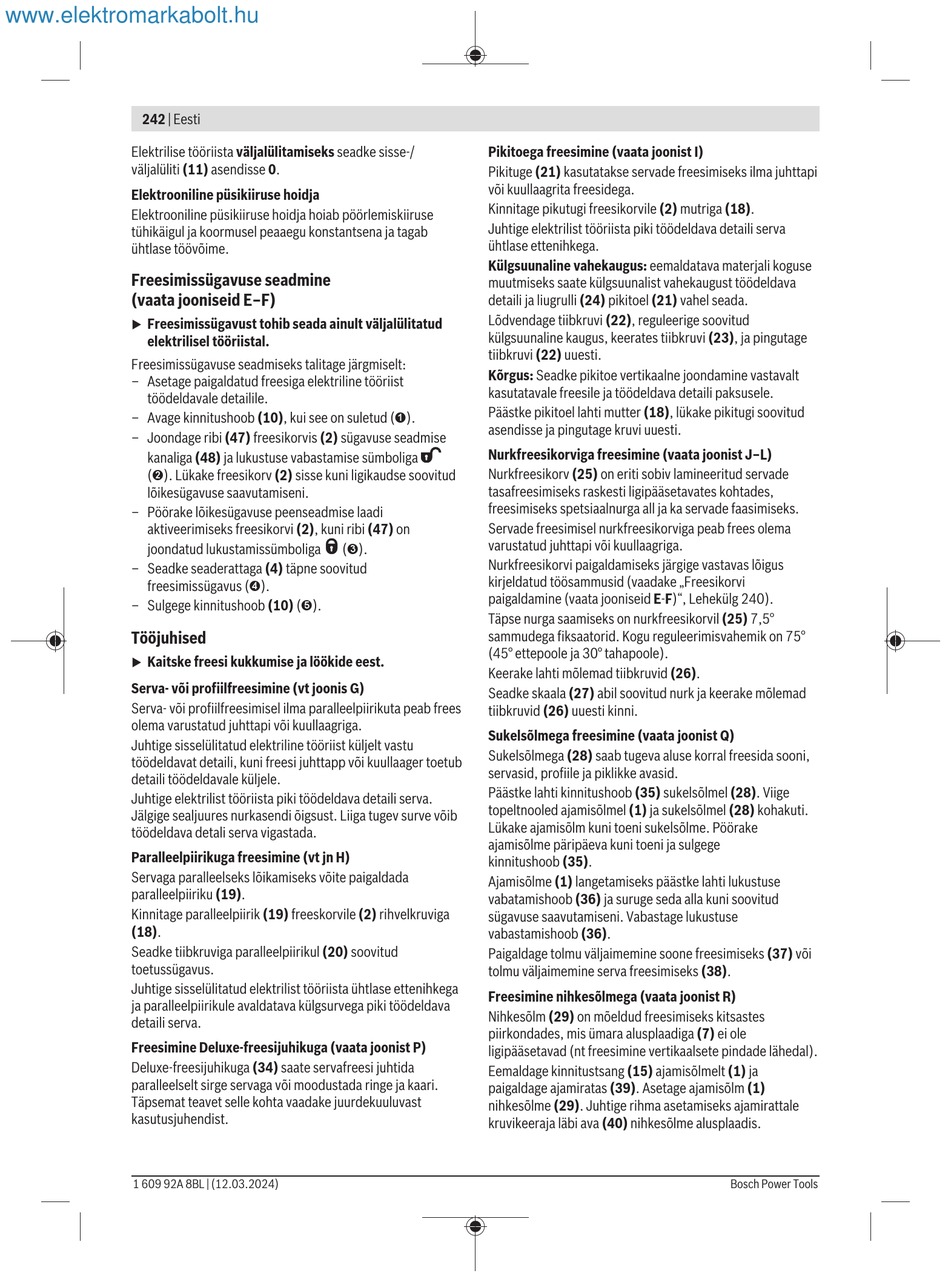

242 | Eesti
Elektrilise tööriista väljalülitamiseks seadke sisse-/
väljalüliti (11) asendisse 0.
Elektrooniline püsikiiruse hoidja
Elektrooniline püsikiiruse hoidja hoiab pöörlemiskiiruse
tühikäigul ja koormusel peaaegu konstantsena ja tagab
ühtlase töövõime.
Freesimissügavuse seadmine
(vaata jooniseid E–F)
Freesimissügavust tohib seada ainult väljalülitatud
u
elektrilisel tööriistal.
Freesimissügavuse seadmiseks talitage järgmiselt:
– Asetage paigaldatud freesiga elektriline tööriist
töödeldavale detailile.
– Avage kinnitushoob (10), kui see on suletud (➊).
– Joondage ribi (47) freesikorvis (2) sügavuse seadmise
kanaliga (48) ja lukustuse vabastamise sümboliga
(➋). Lükake freesikorv (2) sisse kuni ligikaudse soovitud
lõikesügavuse saavutamiseni.
– Pöörake lõikesügavuse peenseadmise laadi
aktiveerimiseks freesikorvi (2), kuni ribi (47) on
joondatud lukustamissümboliga
– Seadke seaderattaga (4) täpne soovitud
freesimissügavus (➍).
– Sulgege kinnitushoob (10) (➎).
Tööjuhised
Kaitske freesi kukkumise ja löökide eest.
u
Serva- või profiilfreesimine (vt joonis G)
Serva- või profiilfreesimisel ilma paralleelpiirikuta peab frees
olema varustatud juhttapi või kuullaagriga.
Juhtige sisselülitatud elektriline tööriist küljelt vastu
töödeldavat detaili, kuni freesi juhttapp või kuullaager toetub
detaili töödeldavale küljele.
Juhtige elektrilist tööriista piki töödeldava detaili serva.
Jälgige sealjuures nurkasendi õigsust. Liiga tugev surve võib
töödeldava detali serva vigastada.
Paralleelpiirikuga freesimine (vt jn H)
Servaga paralleelseks lõikamiseks võite paigaldada
paralleelpiiriku (19).
Kinnitage paralleelpiirik (19) freeskorvile (2) rihvelkruviga
(18).
Seadke tiibkruviga paralleelpiirikul (20) soovitud
toetussügavus.
Juhtige sisselülitatud elektrilist tööriista ühtlase ettenihkega
ja paralleelpiirikule avaldatava külgsurvega piki töödeldava
detaili serva.
Freesimine Deluxe-freesijuhikuga (vaata joonist P)
Deluxe-freesijuhikuga (34) saate servafreesi juhtida
paralleelselt sirge servaga või moodustada ringe ja kaari.
Täpsemat teavet selle kohta vaadake juurdekuuluvast
kasutusjuhendist.
1 609 92A 8BL | (12.03.2024)
Pikitoega freesimine (vaata joonist I)
Pikituge (21) kasutatakse servade freesimiseks ilma juhttapi
või kuullaagrita freesidega.
Kinnitage pikutugi freesikorvile (2) mutriga (18).
Juhtige elektrilist tööriista piki töödeldava detaili serva
ühtlase ettenihkega.
Külgsuunaline vahekaugus: eemaldatava materjali koguse
muutmiseks saate külgsuunalist vahekaugust töödeldava
detaili ja liugrulli (24) pikitoel (21) vahel seada.
Lõdvendage tiibkruvi (22), reguleerige soovitud
külgsuunaline kaugus, keerates tiibkruvi (23), ja pingutage
tiibkruvi (22) uuesti.
Kõrgus: Seadke pikitoe vertikaalne joondamine vastavalt
kasutatavale freesile ja töödeldava detaili paksusele.
Päästke pikitoel lahti mutter (18), lükake pikitugi soovitud
asendisse ja pingutage kruvi uuesti.
Nurkfreesikorviga freesimine (vaata joonist J–L)
Nurkfreesikorv (25) on eriti sobiv lamineeritud servade
tasafreesimiseks raskesti ligipääsetavates kohtades,
freesimiseks spetsiaalnurga all ja ka servade faasimiseks.
Servade freesimisel nurkfreesikorviga peab frees olema
varustatud juhttapi või kuullaagriga.
(➌).
Nurkfreesikorvi paigaldamiseks järgige vastavas lõigus
kirjeldatud töösammusid (vaadake „Freesikorvi
paigaldamine (vaata jooniseid E-F)", Lehekülg 240).
Täpse nurga saamiseks on nurkfreesikorvil (25) 7,5°
sammudega fiksaatorid. Kogu reguleerimisvahemik on 75°
(45° ettepoole ja 30° tahapoole).
Keerake lahti mõlemad tiibkruvid (26).
Seadke skaala (27) abil soovitud nurk ja keerake mõlemad
tiibkruvid (26) uuesti kinni.
Sukelsõlmega freesimine (vaata joonist Q)
Sukelsõlmega (28) saab tugeva aluse korral freesida sooni,
servasid, profiile ja piklikke avasid.
Päästke lahti kinnitushoob (35) sukelsõlmel (28). Viige
topeltnooled ajamisõlmel (1) ja sukelsõlmel (28) kohakuti.
Lükake ajamisõlm kuni toeni sukelsõlme. Pöörake
ajamisõlme päripäeva kuni toeni ja sulgege
kinnitushoob (35).
Ajamisõlme (1) langetamiseks päästke lahti lukustuse
vabatamishoob (36) ja suruge seda alla kuni soovitud
sügavuse saavutamiseni. Vabastage lukustuse
vabastamishoob (36).
Paigaldage tolmu väljaimemine soone freesimiseks (37) või
tolmu väljaimemine serva freesimiseks (38).
Freesimine nihkesõlmega (vaata joonist R)
Nihkesõlm (29) on mõeldud freesimiseks kitsastes
piirkondades, mis ümara alusplaadiga (7) ei ole
ligipääsetavad (nt freesimine vertikaalsete pindade lähedal).
Eemaldage kinnitustsang (15) ajamisõlmelt (1) ja
paigaldage ajamiratas (39). Asetage ajamisõlm (1)
nihkesõlme (29). Juhtige rihma asetamiseks ajamirattale
kruvikeeraja läbi ava (40) nihkesõlme alusplaadis.
