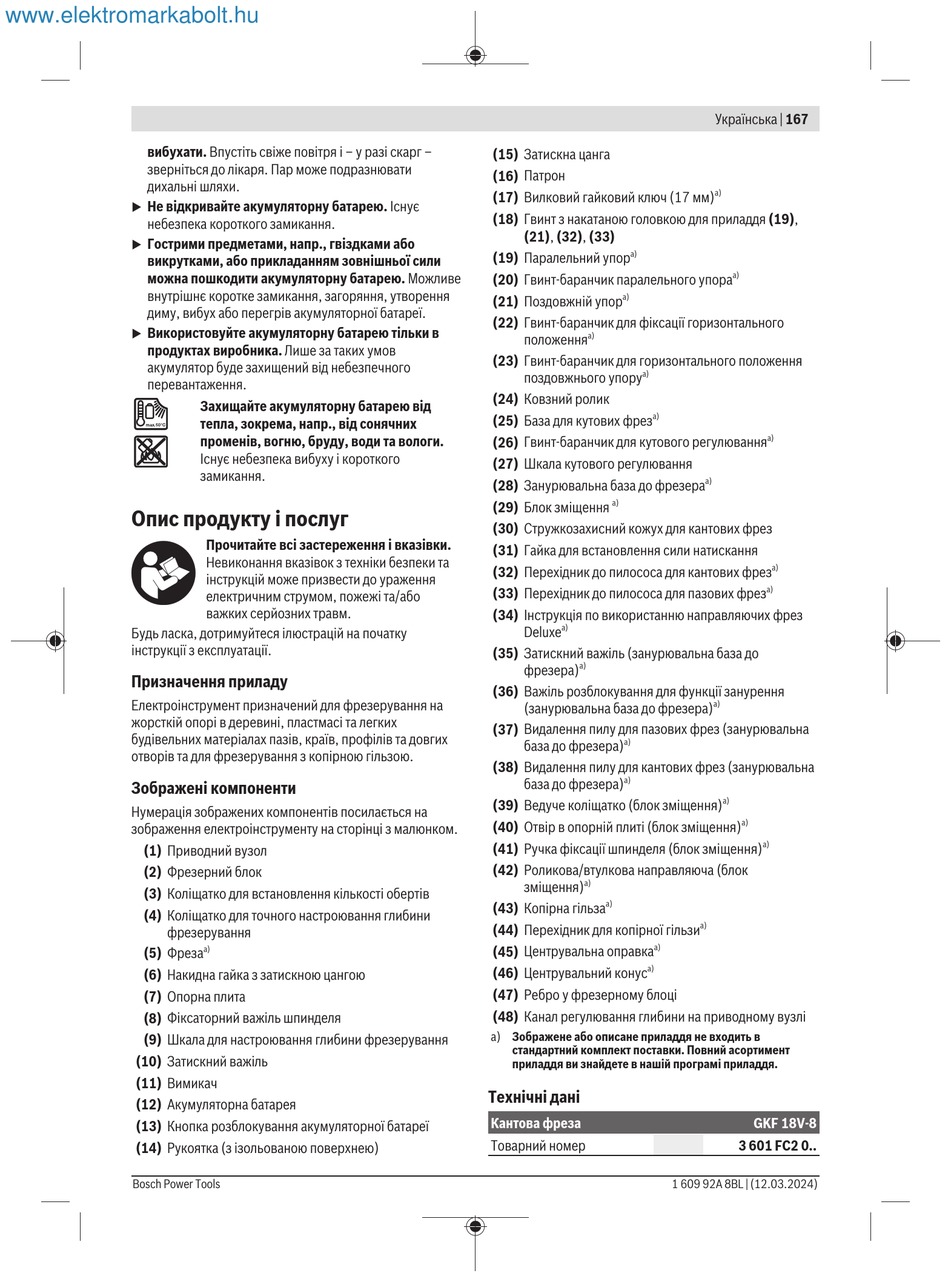

вибухати. Впустіть свіже повітря і – у разі скарг –
зверніться до лікаря. Пар може подразнювати
дихальні шляхи.
Не відкривайте акумуляторну батарею. Існує
u
небезпека короткого замикання.
Гострими предметами, напр., гвіздками або
u
викрутками, або прикладанням зовнішньої сили
можна пошкодити акумуляторну батарею. Можливе
внутрішнє коротке замикання, загоряння, утворення
диму, вибух або перегрів акумуляторної батареї.
Використовуйте акумуляторну батарею тільки в
u
продуктах виробника. Лише за таких умов
акумулятор буде захищений від небезпечного
перевантаження.
Опис продукту і послуг
Будь ласка, дотримуйтеся ілюстрацій на початку
інструкції з експлуатації.
Призначення приладу
Електроінструмент призначений для фрезерування на
жорсткій опорі в деревині, пластмасі та легких
будівельних матеріалах пазів, країв, профілів та довгих
отворів та для фрезерування з копірною гільзою.
Зображені компоненти
Нумерація зображених компонентів посилається на
зображення електроінструменту на сторінці з малюнком.
(1) Приводний вузол
(2) Фрезерний блок
(3) Коліщатко для встановлення кількості обертів
(4) Коліщатко для точного настроювання глибини
фрезерування
(5) Фреза
(6) Накидна гайка з затискною цангою
(7) Опорна плита
(8) Фіксаторний важіль шпинделя
(9) Шкала для настроювання глибини фрезерування
(10) Затискний важіль
(11) Вимикач
(12) Акумуляторна батарея
(13) Кнопка розблокування акумуляторної батареї
(14) Рукоятка (з ізольованою поверхнею)
Bosch Power Tools
Захищайте акумуляторну батарею від
тепла, зокрема, напр., від сонячних
променів, вогню, бруду, води та вологи.
Існує небезпека вибуху і короткого
замикання.
Прочитайте всі застереження і вказівки.
Невиконання вказівок з техніки безпеки та
інструкцій може призвести до ураження
електричним струмом, пожежі та/або
важких серйозних травм.
a)
(15) Затискна цанга
(16) Патрон
(17) Вилковий гайковий ключ (17 мм)
(18) Гвинт з накатаною головкою для приладдя (19),
(21), (32), (33)
(19) Паралельний упор a)
(20) Гвинт-баранчик паралельного упора
(21) Поздовжній упор a)
(22) Гвинт-баранчик для фіксації горизонтального
положення
a)
(23) Гвинт-баранчик для горизонтального положення
поздовжнього упору
a)
(24) Ковзний ролик
(25) База для кутових фрез a)
(26) Гвинт-баранчик для кутового регулювання
(27) Шкала кутового регулювання
(28) Занурювальна база до фрезера
(29) Блок зміщення
a)
(30) Стружкозахисний кожух для кантових фрез
(31) Гайка для встановлення сили натискання
(32) Перехідник до пилососа для кантових фрез
(33) Перехідник до пилососа для пазових фрез
(34) Інструкція по використанню направляючих фрез
Deluxe
a)
(35) Затискний важіль (занурювальна база до
фрезера)
a)
(36) Важіль розблокування для функції занурення
(занурювальна база до фрезера)
(37) Видалення пилу для пазових фрез (занурювальна
база до фрезера) a)
(38) Видалення пилу для кантових фрез (занурювальна
база до фрезера) a)
(39) Ведуче коліщатко (блок зміщення)
(40) Отвір в опорній плиті (блок зміщення)
(41) Ручка фіксації шпинделя (блок зміщення)
(42) Роликова/втулкова направляюча (блок
зміщення)
a)
(43) Копірна гільза
a)
(44) Перехідник для копірної гільзи
(45) Центрувальна оправка a)
(46) Центрувальний конус a)
(47) Ребро у фрезерному блоці
(48) Канал регулювання глибини на приводному вузлі
a) Зображене або описане приладдя не входить в
стандартний комплект поставки. Повний асортимент
приладдя ви знайдете в нашій програмі приладдя.
Технічні дані
Кантова фреза
Товарний номер
Українська | 167
a)
a)
a)
a)
a)
a)
a)
a)
a)
a)
a)
GKF 18V-8
3 601 FC2 0..
