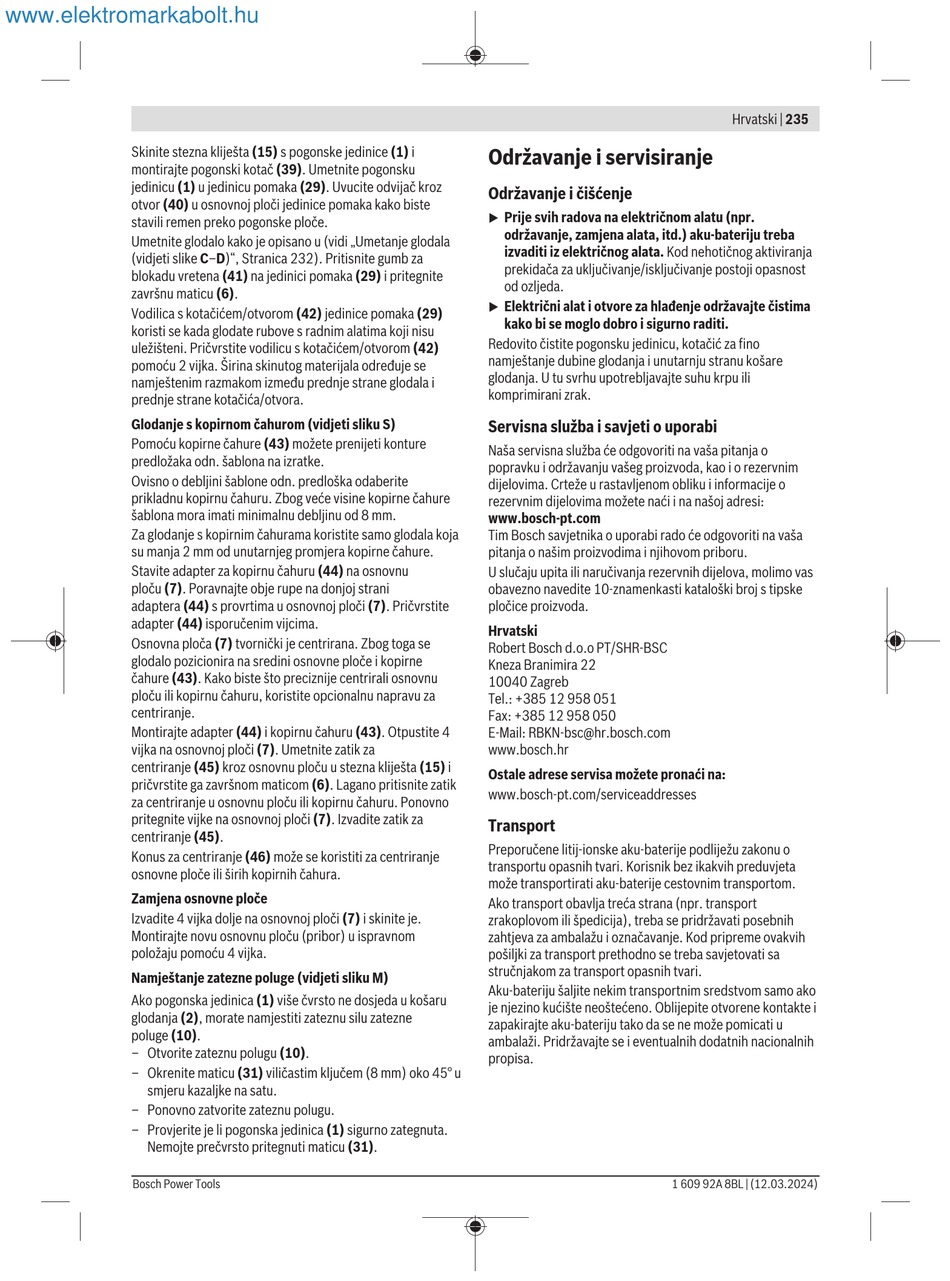

Bosch GKF 18V-8 Professional Originalbetriebsanleitung Seite 235

www.elektromarkabolt.hu
Skinite stezna kliješta (15) s pogonske jedinice (1) i
montirajte pogonski kotač (39). Umetnite pogonsku
jedinicu (1) u jedinicu pomaka (29). Uvucite odvijač kroz
otvor (40) u osnovnoj ploči jedinice pomaka kako biste
stavili remen preko pogonske ploče.
Umetnite glodalo kako je opisano u (vidi „Umetanje glodala
(vidjeti slike C–D)", Stranica 232). Pritisnite gumb za
blokadu vretena (41) na jedinici pomaka (29) i pritegnite
završnu maticu (6).
Vodilica s kotačićem/otvorom (42) jedinice pomaka (29)
koristi se kada glodate rubove s radnim alatima koji nisu
uležišteni. Pričvrstite vodilicu s kotačićem/otvorom (42)
pomoću 2 vijka. Širina skinutog materijala određuje se
namještenim razmakom između prednje strane glodala i
prednje strane kotačića/otvora.
Glodanje s kopirnom čahurom (vidjeti sliku S)
Pomoću kopirne čahure (43) možete prenijeti konture
predložaka odn. šablona na izratke.
Ovisno o debljini šablone odn. predloška odaberite
prikladnu kopirnu čahuru. Zbog veće visine kopirne čahure
šablona mora imati minimalnu debljinu od 8 mm.
Za glodanje s kopirnim čahurama koristite samo glodala koja
su manja 2 mm od unutarnjeg promjera kopirne čahure.
Stavite adapter za kopirnu čahuru (44) na osnovnu
ploču (7). Poravnajte obje rupe na donjoj strani
adaptera (44) s provrtima u osnovnoj ploči (7). Pričvrstite
adapter (44) isporučenim vijcima.
Osnovna ploča (7) tvornički je centrirana. Zbog toga se
glodalo pozicionira na sredini osnovne ploče i kopirne
čahure (43). Kako biste što preciznije centrirali osnovnu
ploču ili kopirnu čahuru, koristite opcionalnu napravu za
centriranje.
Montirajte adapter (44) i kopirnu čahuru (43). Otpustite 4
vijka na osnovnoj ploči (7). Umetnite zatik za
centriranje (45) kroz osnovnu ploču u stezna kliješta (15) i
pričvrstite ga završnom maticom (6). Lagano pritisnite zatik
za centriranje u osnovnu ploču ili kopirnu čahuru. Ponovno
pritegnite vijke na osnovnoj ploči (7). Izvadite zatik za
centriranje (45).
Konus za centriranje (46) može se koristiti za centriranje
osnovne ploče ili širih kopirnih čahura.
Zamjena osnovne ploče
Izvadite 4 vijka dolje na osnovnoj ploči (7) i skinite je.
Montirajte novu osnovnu ploču (pribor) u ispravnom
položaju pomoću 4 vijka.
Namještanje zatezne poluge (vidjeti sliku M)
Ako pogonska jedinica (1) više čvrsto ne dosjeda u košaru
glodanja (2), morate namjestiti zateznu silu zatezne
poluge (10).
– Otvorite zateznu polugu (10).
– Okrenite maticu (31) viličastim ključem (8 mm) oko 45° u
smjeru kazaljke na satu.
– Ponovno zatvorite zateznu polugu.
– Provjerite je li pogonska jedinica (1) sigurno zategnuta.
Nemojte prečvrsto pritegnuti maticu (31).
Bosch Power Tools
Održavanje i servisiranje
Održavanje i čišćenje
Prije svih radova na električnom alatu (npr.
u
održavanje, zamjena alata, itd.) aku-bateriju treba
izvaditi iz električnog alata. Kod nehotičnog aktiviranja
prekidača za uključivanje/isključivanje postoji opasnost
od ozljeda.
Električni alat i otvore za hlađenje održavajte čistima
u
kako bi se moglo dobro i sigurno raditi.
Redovito čistite pogonsku jedinicu, kotačić za fino
namještanje dubine glodanja i unutarnju stranu košare
glodanja. U tu svrhu upotrebljavajte suhu krpu ili
komprimirani zrak.
Servisna služba i savjeti o uporabi
Naša servisna služba će odgovoriti na vaša pitanja o
popravku i održavanju vašeg proizvoda, kao i o rezervnim
dijelovima. Crteže u rastavljenom obliku i informacije o
rezervnim dijelovima možete naći i na našoj adresi:
www.bosch-pt.com
Tim Bosch savjetnika o uporabi rado će odgovoriti na vaša
pitanja o našim proizvodima i njihovom priboru.
U slučaju upita ili naručivanja rezervnih dijelova, molimo vas
obavezno navedite 10‑znamenkasti kataloški broj s tipske
pločice proizvoda.
Hrvatski
Robert Bosch d.o.o PT/SHR-BSC
Kneza Branimira 22
10040 Zagreb
Tel.: +385 12 958 051
Fax: +385 12 958 050
E-Mail: RBKN-bsc@hr.bosch.com
www.bosch.hr
Ostale adrese servisa možete pronaći na:
www.bosch-pt.com/serviceaddresses
Transport
Preporučene litij-ionske aku-baterije podliježu zakonu o
transportu opasnih tvari. Korisnik bez ikakvih preduvjeta
može transportirati aku-baterije cestovnim transportom.
Ako transport obavlja treća strana (npr. transport
zrakoplovom ili špedicija), treba se pridržavati posebnih
zahtjeva za ambalažu i označavanje. Kod pripreme ovakvih
pošiljki za transport prethodno se treba savjetovati sa
stručnjakom za transport opasnih tvari.
Aku-bateriju šaljite nekim transportnim sredstvom samo ako
je njezino kućište neoštećeno. Oblijepite otvorene kontakte i
zapakirajte aku-bateriju tako da se ne može pomicati u
ambalaži. Pridržavajte se i eventualnih dodatnih nacionalnih
propisa.
