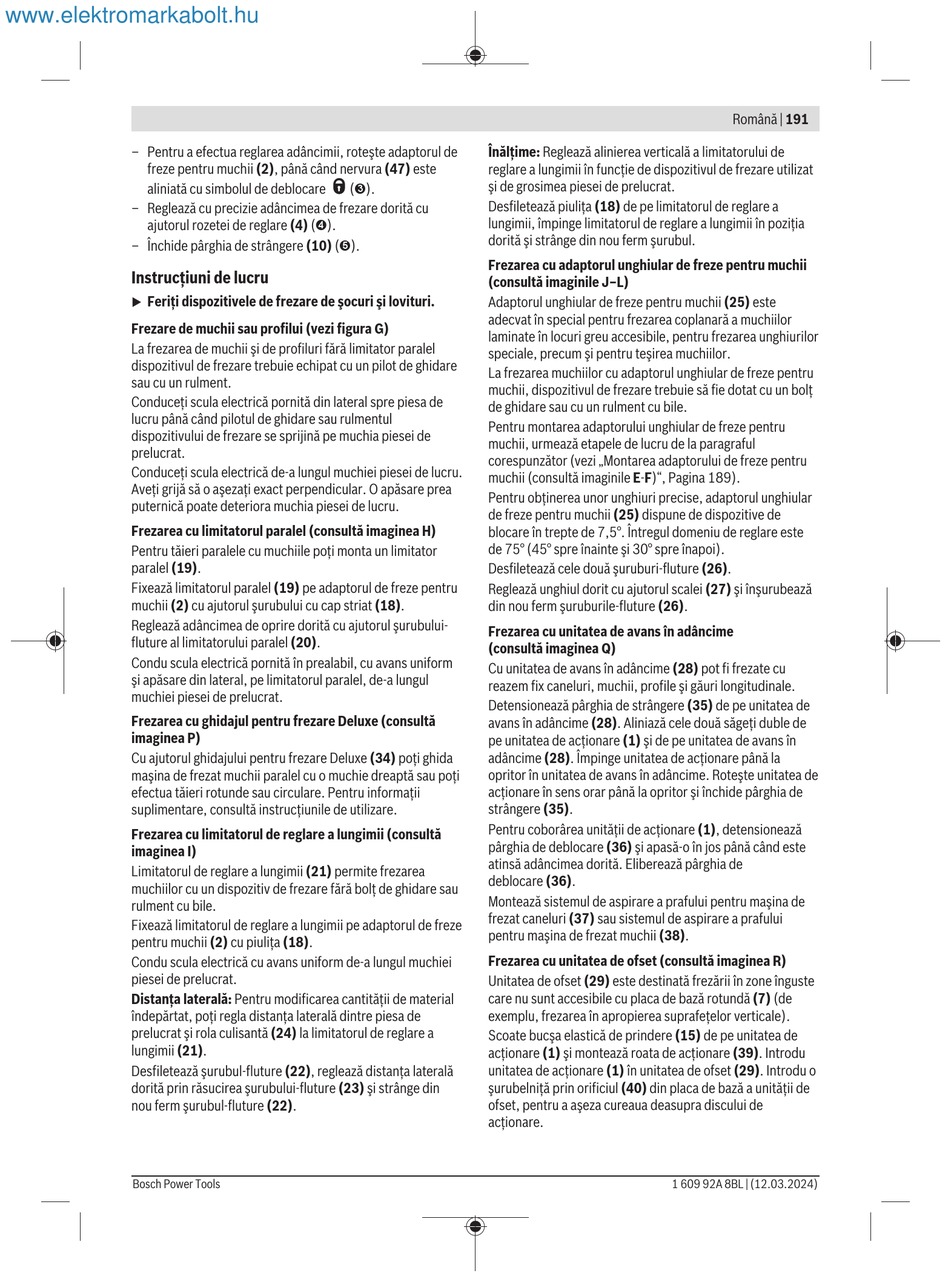

– Pentru a efectua reglarea adâncimii, roteşte adaptorul de
freze pentru muchii (2), până când nervura (47) este
aliniată cu simbolul de deblocare
– Reglează cu precizie adâncimea de frezare dorită cu
ajutorul rozetei de reglare (4) (➍).
– Închide pârghia de strângere (10) (➎).
Instrucţiuni de lucru
Feriţi dispozitivele de frezare de şocuri şi lovituri.
u
Frezare de muchii sau profilui (vezi figura G)
La frezarea de muchii şi de profiluri fără limitator paralel
dispozitivul de frezare trebuie echipat cu un pilot de ghidare
sau cu un rulment.
Conduceţi scula electrică pornită din lateral spre piesa de
lucru până când pilotul de ghidare sau rulmentul
dispozitivului de frezare se sprijină pe muchia piesei de
prelucrat.
Conduceţi scula electrică de-a lungul muchiei piesei de lucru.
Aveţi grijă să o aşezaţi exact perpendicular. O apăsare prea
puternică poate deteriora muchia piesei de lucru.
Frezarea cu limitatorul paralel (consultă imaginea H)
Pentru tăieri paralele cu muchiile poţi monta un limitator
paralel (19).
Fixează limitatorul paralel (19) pe adaptorul de freze pentru
muchii (2) cu ajutorul şurubului cu cap striat (18).
Reglează adâncimea de oprire dorită cu ajutorul şurubului-
fluture al limitatorului paralel (20).
Condu scula electrică pornită în prealabil, cu avans uniform
şi apăsare din lateral, pe limitatorul paralel, de‑a lungul
muchiei piesei de prelucrat.
Frezarea cu ghidajul pentru frezare Deluxe (consultă
imaginea P)
Cu ajutorul ghidajului pentru frezare Deluxe (34) poţi ghida
maşina de frezat muchii paralel cu o muchie dreaptă sau poţi
efectua tăieri rotunde sau circulare. Pentru informaţii
suplimentare, consultă instrucţiunile de utilizare.
Frezarea cu limitatorul de reglare a lungimii (consultă
imaginea I)
Limitatorul de reglare a lungimii (21) permite frezarea
muchiilor cu un dispozitiv de frezare fără bolţ de ghidare sau
rulment cu bile.
Fixează limitatorul de reglare a lungimii pe adaptorul de freze
pentru muchii (2) cu piuliţa (18).
Condu scula electrică cu avans uniform de‑a lungul muchiei
piesei de prelucrat.
Distanţa laterală: Pentru modificarea cantităţii de material
îndepărtat, poţi regla distanţa laterală dintre piesa de
prelucrat şi rola culisantă (24) la limitatorul de reglare a
lungimii (21).
Desfiletează şurubul-fluture (22), reglează distanţa laterală
dorită prin răsucirea şurubului-fluture (23) şi strânge din
nou ferm şurubul-fluture (22).
Bosch Power Tools
Înălţime: Reglează alinierea verticală a limitatorului de
reglare a lungimii în funcţie de dispozitivul de frezare utilizat
şi de grosimea piesei de prelucrat.
(➌).
Desfiletează piuliţa (18) de pe limitatorul de reglare a
lungimii, împinge limitatorul de reglare a lungimii în poziţia
dorită şi strânge din nou ferm şurubul.
Frezarea cu adaptorul unghiular de freze pentru muchii
(consultă imaginile J–L)
Adaptorul unghiular de freze pentru muchii (25) este
adecvat în special pentru frezarea coplanară a muchiilor
laminate în locuri greu accesibile, pentru frezarea unghiurilor
speciale, precum şi pentru teşirea muchiilor.
La frezarea muchiilor cu adaptorul unghiular de freze pentru
muchii, dispozitivul de frezare trebuie să fie dotat cu un bolţ
de ghidare sau cu un rulment cu bile.
Pentru montarea adaptorului unghiular de freze pentru
muchii, urmează etapele de lucru de la paragraful
corespunzător (vezi „Montarea adaptorului de freze pentru
muchii (consultă imaginile E-F)", Pagina 189).
Pentru obţinerea unor unghiuri precise, adaptorul unghiular
de freze pentru muchii (25) dispune de dispozitive de
blocare în trepte de 7,5°. Întregul domeniu de reglare este
de 75° (45° spre înainte şi 30° spre înapoi).
Desfiletează cele două şuruburi-fluture (26).
Reglează unghiul dorit cu ajutorul scalei (27) şi înşurubează
din nou ferm şuruburile-fluture (26).
Frezarea cu unitatea de avans în adâncime
(consultă imaginea Q)
Cu unitatea de avans în adâncime (28) pot fi frezate cu
reazem fix caneluri, muchii, profile şi găuri longitudinale.
Detensionează pârghia de strângere (35) de pe unitatea de
avans în adâncime (28). Aliniază cele două săgeţi duble de
pe unitatea de acţionare (1) şi de pe unitatea de avans în
adâncime (28). Împinge unitatea de acţionare până la
opritor în unitatea de avans în adâncime. Roteşte unitatea de
acţionare în sens orar până la opritor şi închide pârghia de
strângere (35).
Pentru coborârea unităţii de acţionare (1), detensionează
pârghia de deblocare (36) şi apasă-o în jos până când este
atinsă adâncimea dorită. Eliberează pârghia de
deblocare (36).
Montează sistemul de aspirare a prafului pentru maşina de
frezat caneluri (37) sau sistemul de aspirare a prafului
pentru maşina de frezat muchii (38).
Frezarea cu unitatea de ofset (consultă imaginea R)
Unitatea de ofset (29) este destinată frezării în zone înguste
care nu sunt accesibile cu placa de bază rotundă (7) (de
exemplu, frezarea în apropierea suprafeţelor verticale).
Scoate bucşa elastică de prindere (15) de pe unitatea de
acţionare (1) şi montează roata de acţionare (39). Introdu
unitatea de acţionare (1) în unitatea de ofset (29). Introdu o
şurubelniţă prin orificiul (40) din placa de bază a unităţii de
ofset, pentru a aşeza cureaua deasupra discului de
acţionare.
