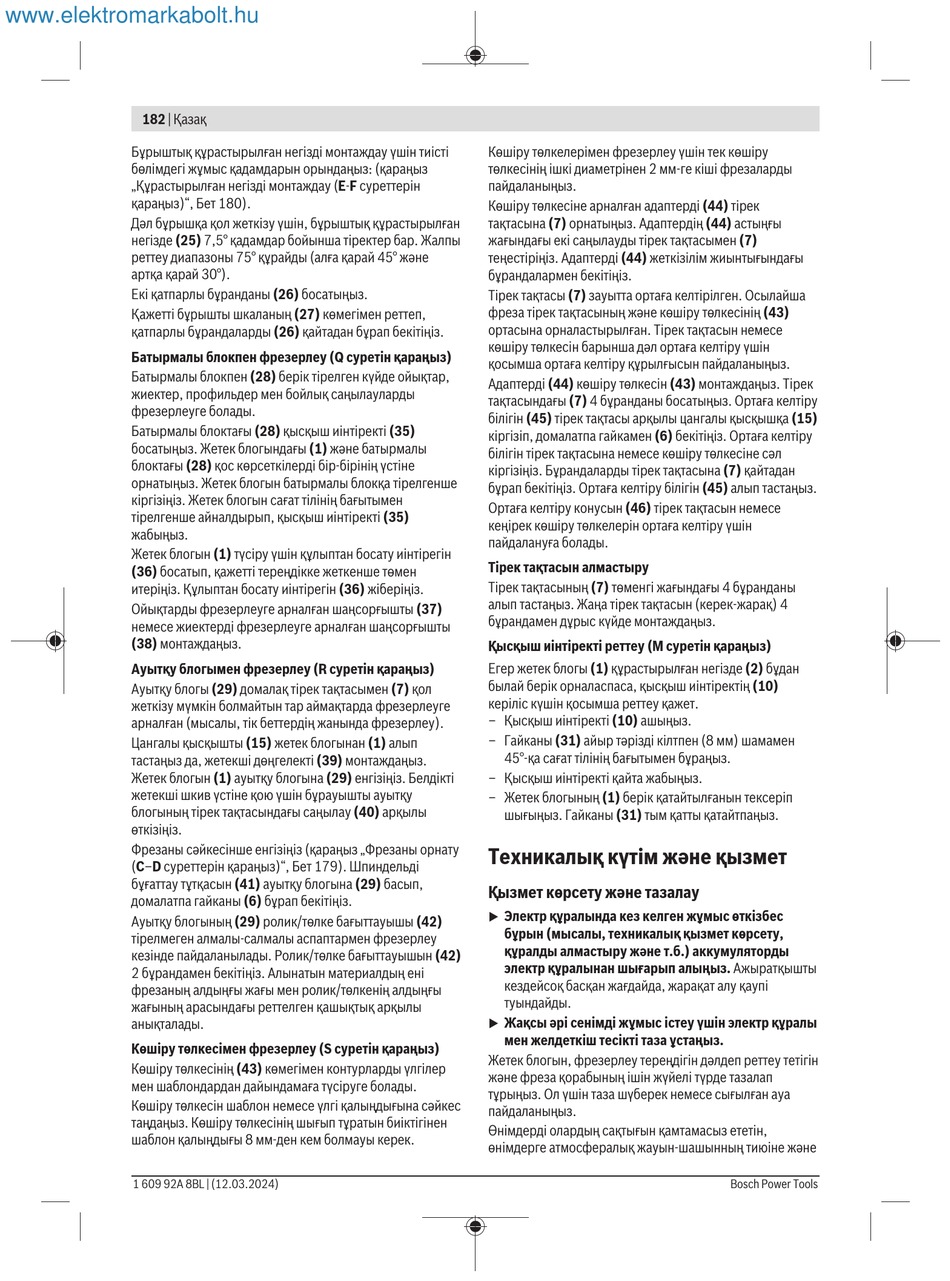

182 | Қазақ
Бұрыштық құрастырылған негізді монтаждау үшін тиісті
бөлімдегі жұмыс қадамдарын орындаңыз: (қараңыз
„Құрастырылған негізді монтаждау (E-F суреттерін
қараңыз)", Бет 180).
Дәл бұрышқа қол жеткізу үшін, бұрыштық құрастырылған
негізде (25) 7,5° қадамдар бойынша тіректер бар. Жалпы
реттеу диапазоны 75° құрайды (алға қарай 45° және
артқа қарай 30°).
Екі қатпарлы бұранданы (26) босатыңыз.
Қажетті бұрышты шкаланың (27) көмегімен реттеп,
қатпарлы бұрандаларды (26) қайтадан бұрап бекітіңіз.
Батырмалы блокпен фрезерлеу (Q суретін қараңыз)
Батырмалы блокпен (28) берік тірелген күйде ойықтар,
жиектер, профильдер мен бойлық саңылауларды
фрезерлеуге болады.
Батырмалы блоктағы (28) қысқыш иінтіректі (35)
босатыңыз. Жетек блогындағы (1) және батырмалы
блоктағы (28) қос көрсеткілерді бір-бірінің үстіне
орнатыңыз. Жетек блогын батырмалы блокқа тірелгенше
кіргізіңіз. Жетек блогын сағат тілінің бағытымен
тірелгенше айналдырып, қысқыш иінтіректі (35)
жабыңыз.
Жетек блогын (1) түсіру үшін құлыптан босату иінтірегін
(36) босатып, қажетті тереңдікке жеткенше төмен
итеріңіз. Құлыптан босату иінтірегін (36) жіберіңіз.
Ойықтарды фрезерлеуге арналған шаңсорғышты (37)
немесе жиектерді фрезерлеуге арналған шаңсорғышты
(38) монтаждаңыз.
Ауытқу блогымен фрезерлеу (R суретін қараңыз)
Ауытқу блогы (29) домалақ тірек тақтасымен (7) қол
жеткізу мүмкін болмайтын тар аймақтарда фрезерлеуге
арналған (мысалы, тік беттердің жанында фрезерлеу).
Цангалы қысқышты (15) жетек блогынан (1) алып
тастаңыз да, жетекші дөңгелекті (39) монтаждаңыз.
Жетек блогын (1) ауытқу блогына (29) енгізіңіз. Белдікті
жетекші шкив үстіне қою үшін бұрауышты ауытқу
блогының тірек тақтасындағы саңылау (40) арқылы
өткізіңіз.
Фрезаны сәйкесінше енгізіңіз (қараңыз „Фрезаны орнату
(C–D суреттерін қараңыз)", Бет 179). Шпиндельді
бұғаттау тұтқасын (41) ауытқу блогына (29) басып,
домалатпа гайканы (6) бұрап бекітіңіз.
Ауытқу блогының (29) ролик/төлке бағыттауышы (42)
тірелмеген алмалы-салмалы аспаптармен фрезерлеу
кезінде пайдаланылады. Ролик/төлке бағыттауышын (42)
2 бұрандамен бекітіңіз. Алынатын материалдың ені
фрезаның алдыңғы жағы мен ролик/төлкенің алдыңғы
жағының арасындағы реттелген қашықтық арқылы
анықталады.
Көшіру төлкесімен фрезерлеу (S суретін қараңыз)
Көшіру төлкесінің (43) көмегімен контурларды үлгілер
мен шаблондардан дайындамаға түсіруге болады.
Көшіру төлкесін шаблон немесе үлгі қалыңдығына сәйкес
таңдаңыз. Көшіру төлкесінің шығып тұратын биіктігінен
шаблон қалыңдығы 8 мм-ден кем болмауы керек.
1 609 92A 8BL | (12.03.2024)
Көшіру төлкелерімен фрезерлеу үшін тек көшіру
төлкесінің ішкі диаметрінен 2 мм-ге кіші фрезаларды
пайдаланыңыз.
Көшіру төлкесіне арналған адаптерді (44) тірек
тақтасына (7) орнатыңыз. Адаптердің (44) астыңғы
жағындағы екі саңылауды тірек тақтасымен (7)
теңестіріңіз. Адаптерді (44) жеткізілім жиынтығындағы
бұрандалармен бекітіңіз.
Тірек тақтасы (7) зауытта ортаға келтірілген. Осылайша
фреза тірек тақтасының және көшіру төлкесінің (43)
ортасына орналастырылған. Тірек тақтасын немесе
көшіру төлкесін барынша дәл ортаға келтіру үшін
қосымша ортаға келтіру құрылғысын пайдаланыңыз.
Адаптерді (44) көшіру төлкесін (43) монтаждаңыз. Тірек
тақтасындағы (7) 4 бұранданы босатыңыз. Ортаға келтіру
білігін (45) тірек тақтасы арқылы цангалы қысқышқа (15)
кіргізіп, домалатпа гайкамен (6) бекітіңіз. Ортаға келтіру
білігін тірек тақтасына немесе көшіру төлкесіне сәл
кіргізіңіз. Бұрандаларды тірек тақтасына (7) қайтадан
бұрап бекітіңіз. Ортаға келтіру білігін (45) алып тастаңыз.
Ортаға келтіру конусын (46) тірек тақтасын немесе
кеңірек көшіру төлкелерін ортаға келтіру үшін
пайдалануға болады.
Тірек тақтасын алмастыру
Тірек тақтасының (7) төменгі жағындағы 4 бұранданы
алып тастаңыз. Жаңа тірек тақтасын (керек-жарақ) 4
бұрандамен дұрыс күйде монтаждаңыз.
Қысқыш иінтіректі реттеу (M суретін қараңыз)
Егер жетек блогы (1) құрастырылған негізде (2) бұдан
былай берік орналаспаса, қысқыш иінтіректің (10)
керіліс күшін қосымша реттеу қажет.
– Қысқыш иінтіректі (10) ашыңыз.
– Гайканы (31) айыр тәрізді кілтпен (8 мм) шамамен
45°-қа сағат тілінің бағытымен бұраңыз.
– Қысқыш иінтіректі қайта жабыңыз.
– Жетек блогының (1) берік қатайтылғанын тексеріп
шығыңыз. Гайканы (31) тым қатты қатайтпаңыз.
Техникалық күтім және қызмет
Қызмет көрсету және тазалау
Электр құралында кез келген жұмыс өткізбес
u
бұрын (мысалы, техникалық қызмет көрсету,
құралды алмастыру және т.б.) аккумуляторды
электр құралынан шығарып алыңыз. Ажыратқышты
кездейсоқ басқан жағдайда, жарақат алу қаупі
туындайды.
Жақсы әрі сенімді жұмыс істеу үшін электр құралы
u
мен желдеткіш тесікті таза ұстаңыз.
Жетек блогын, фрезерлеу тереңдігін дәлдеп реттеу тетігін
және фреза қорабының ішін жүйелі түрде тазалап
тұрыңыз. Ол үшін таза шүберек немесе сығылған ауа
пайдаланыңыз.
Өнімдерді олардың сақтығын қамтамасыз ететін,
өнімдерге атмосфералық жауын-шашынның тиюіне және
