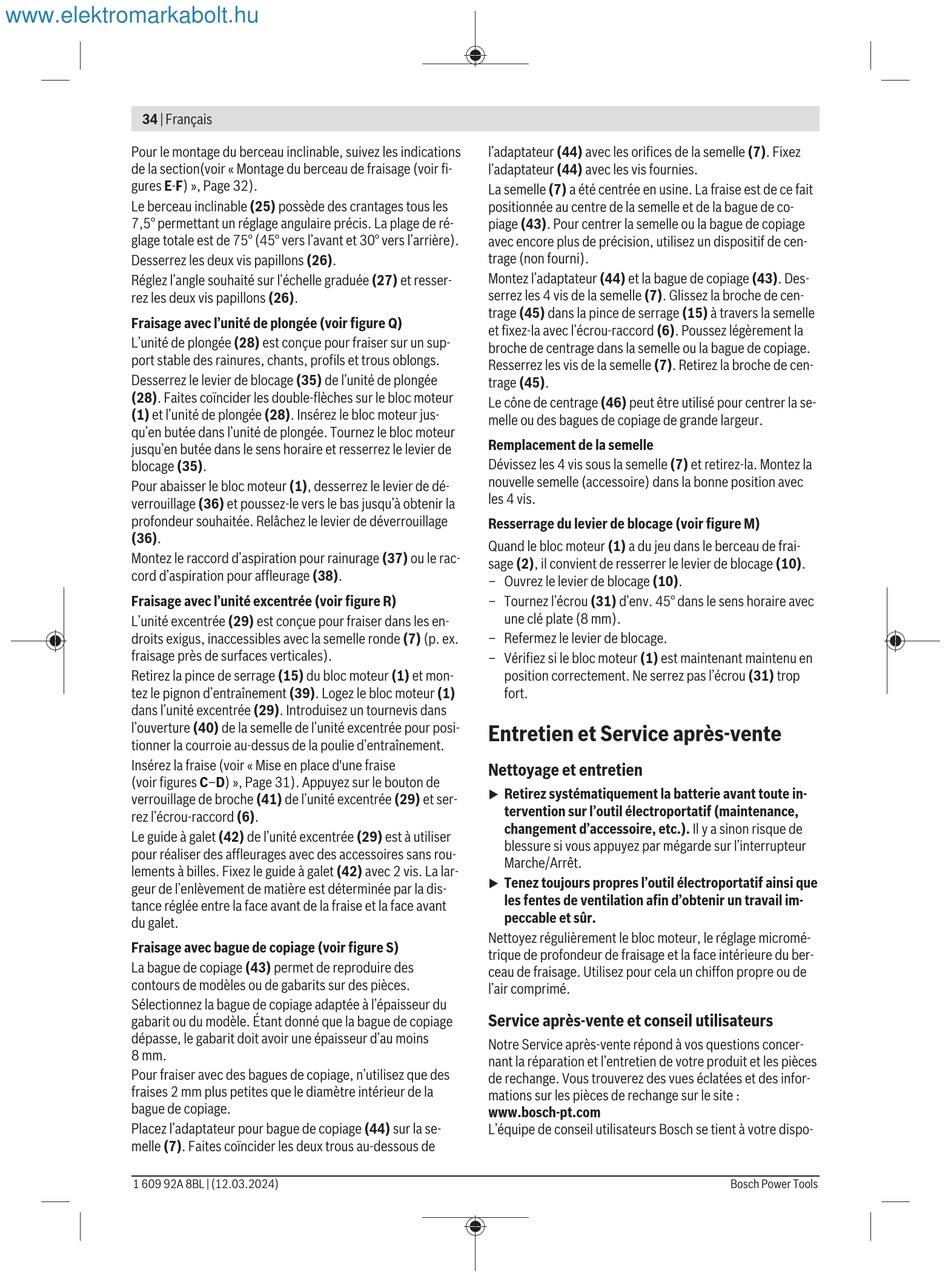

Bosch GKF 18V-8 Professional Originalbetriebsanleitung Seite 34

www.elektromarkabolt.hu
34 | Français
Pour le montage du berceau inclinable, suivez les indications
de la section(voir « Montage du berceau de fraisage (voir fi-
gures E-F) », Page 32).
Le berceau inclinable (25) possède des crantages tous les
7,5° permettant un réglage angulaire précis. La plage de ré-
glage totale est de 75° (45° vers l'avant et 30° vers l'arrière).
Desserrez les deux vis papillons (26).
Réglez l'angle souhaité sur l'échelle graduée (27) et resser-
rez les deux vis papillons (26).
Fraisage avec l'unité de plongée (voir figure Q)
L'unité de plongée (28) est conçue pour fraiser sur un sup-
port stable des rainures, chants, profils et trous oblongs.
Desserrez le levier de blocage (35) de l'unité de plongée
(28). Faites coïncider les double-flèches sur le bloc moteur
(1) et l'unité de plongée (28). Insérez le bloc moteur jus-
qu'en butée dans l'unité de plongée. Tournez le bloc moteur
jusqu'en butée dans le sens horaire et resserrez le levier de
blocage (35).
Pour abaisser le bloc moteur (1), desserrez le levier de dé-
verrouillage (36) et poussez-le vers le bas jusqu'à obtenir la
profondeur souhaitée. Relâchez le levier de déverrouillage
(36).
Montez le raccord d'aspiration pour rainurage (37) ou le rac-
cord d'aspiration pour affleurage (38).
Fraisage avec l'unité excentrée (voir figure R)
L'unité excentrée (29) est conçue pour fraiser dans les en-
droits exigus, inaccessibles avec la semelle ronde (7) (p. ex.
fraisage près de surfaces verticales).
Retirez la pince de serrage (15) du bloc moteur (1) et mon-
tez le pignon d'entraînement (39). Logez le bloc moteur (1)
dans l'unité excentrée (29). Introduisez un tournevis dans
l'ouverture (40) de la semelle de l'unité excentrée pour posi-
tionner la courroie au-dessus de la poulie d'entraînement.
Insérez la fraise (voir « Mise en place d'une fraise
(voir figures C–D) », Page 31). Appuyez sur le bouton de
verrouillage de broche (41) de l'unité excentrée (29) et ser-
rez l'écrou-raccord (6).
Le guide à galet (42) de l'unité excentrée (29) est à utiliser
pour réaliser des affleurages avec des accessoires sans rou-
lements à billes. Fixez le guide à galet (42) avec 2 vis. La lar-
geur de l'enlèvement de matière est déterminée par la dis-
tance réglée entre la face avant de la fraise et la face avant
du galet.
Fraisage avec bague de copiage (voir figure S)
La bague de copiage (43) permet de reproduire des
contours de modèles ou de gabarits sur des pièces.
Sélectionnez la bague de copiage adaptée à l'épaisseur du
gabarit ou du modèle. Étant donné que la bague de copiage
dépasse, le gabarit doit avoir une épaisseur d'au moins
8 mm.
Pour fraiser avec des bagues de copiage, n'utilisez que des
fraises 2 mm plus petites que le diamètre intérieur de la
bague de copiage.
Placez l'adaptateur pour bague de copiage (44) sur la se-
melle (7). Faites coïncider les deux trous au-dessous de
1 609 92A 8BL | (12.03.2024)
l'adaptateur (44) avec les orifices de la semelle (7). Fixez
l'adaptateur (44) avec les vis fournies.
La semelle (7) a été centrée en usine. La fraise est de ce fait
positionnée au centre de la semelle et de la bague de co-
piage (43). Pour centrer la semelle ou la bague de copiage
avec encore plus de précision, utilisez un dispositif de cen-
trage (non fourni).
Montez l'adaptateur (44) et la bague de copiage (43). Des-
serrez les 4 vis de la semelle (7). Glissez la broche de cen-
trage (45) dans la pince de serrage (15) à travers la semelle
et fixez-la avec l'écrou-raccord (6). Poussez légèrement la
broche de centrage dans la semelle ou la bague de copiage.
Resserrez les vis de la semelle (7). Retirez la broche de cen-
trage (45).
Le cône de centrage (46) peut être utilisé pour centrer la se-
melle ou des bagues de copiage de grande largeur.
Remplacement de la semelle
Dévissez les 4 vis sous la semelle (7) et retirez-la. Montez la
nouvelle semelle (accessoire) dans la bonne position avec
les 4 vis.
Resserrage du levier de blocage (voir figure M)
Quand le bloc moteur (1) a du jeu dans le berceau de frai-
sage (2), il convient de resserrer le levier de blocage (10).
– Ouvrez le levier de blocage (10).
– Tournez l'écrou (31) d'env. 45° dans le sens horaire avec
une clé plate (8 mm).
– Refermez le levier de blocage.
– Vérifiez si le bloc moteur (1) est maintenant maintenu en
position correctement. Ne serrez pas l'écrou (31) trop
fort.
Entretien et Service après‑vente
Nettoyage et entretien
Retirez systématiquement la batterie avant toute in-
u
tervention sur l'outil électroportatif (maintenance,
changement d'accessoire, etc.). Il y a sinon risque de
blessure si vous appuyez par mégarde sur l'interrupteur
Marche/Arrêt.
Tenez toujours propres l'outil électroportatif ainsi que
u
les fentes de ventilation afin d'obtenir un travail im-
peccable et sûr.
Nettoyez régulièrement le bloc moteur, le réglage micromé-
trique de profondeur de fraisage et la face intérieure du ber-
ceau de fraisage. Utilisez pour cela un chiffon propre ou de
l'air comprimé.
Service après-vente et conseil utilisateurs
Notre Service après-vente répond à vos questions concer-
nant la réparation et l'entretien de votre produit et les pièces
de rechange. Vous trouverez des vues éclatées et des infor-
mations sur les pièces de rechange sur le site :
www.bosch-pt.com
L'équipe de conseil utilisateurs Bosch se tient à votre dispo-
