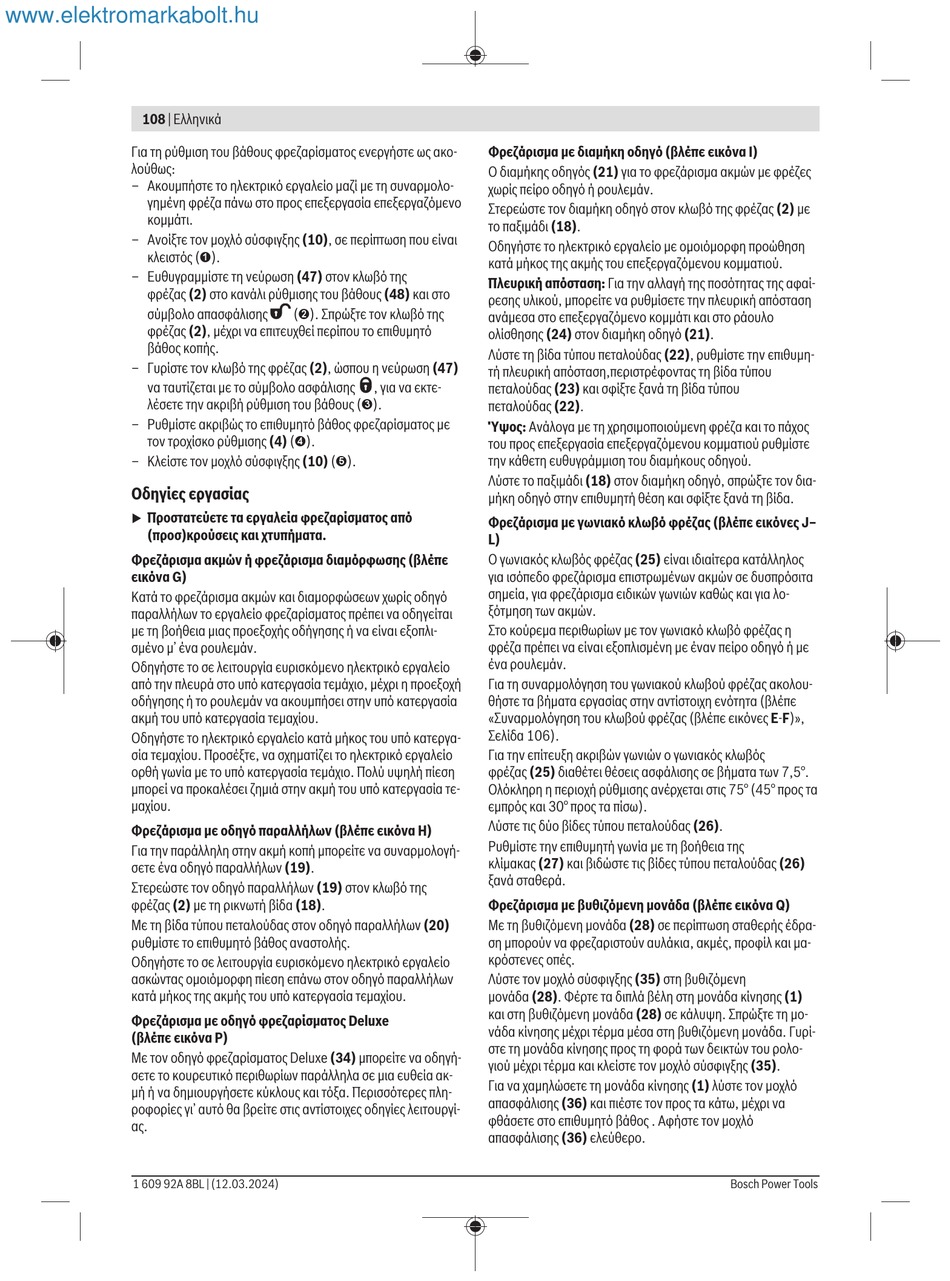

108 | Ελληνικά
Για τη ρύθμιση του βάθους φρεζαρίσματος ενεργήστε ως ακο-
λούθως:
– Ακουμπήστε το ηλεκτρικό εργαλείο μαζί με τη συναρμολο-
γημένη φρέζα πάνω στο προς επεξεργασία επεξεργαζόμενο
κομμάτι.
– Ανοίξτε τον μοχλό σύσφιγξης (10), σε περίπτωση που είναι
κλειστός (➊).
– Ευθυγραμμίστε τη νεύρωση (47) στον κλωβό της
φρέζας (2) στο κανάλι ρύθμισης του βάθους (48) και στο
σύμβολο απασφάλισης
φρέζας (2), μέχρι να επιτευχθεί περίπου το επιθυμητό
βάθος κοπής.
– Γυρίστε τον κλωβό της φρέζας (2), ώσπου η νεύρωση (47)
να ταυτίζεται με το σύμβολο ασφάλισης
λέσετε την ακριβή ρύθμιση του βάθους (➌).
– Ρυθμίστε ακριβώς το επιθυμητό βάθος φρεζαρίσματος με
τον τροχίσκο ρύθμισης (4) (➍).
– Κλείστε τον μοχλό σύσφιγξης (10) (➎).
Οδηγίες εργασίας
Προστατεύετε τα εργαλεία φρεζαρίσματος από
u
(προσ)κρούσεις και χτυπήματα.
Φρεζάρισμα ακμών ή φρεζάρισμα διαμόρφωσης (βλέπε
εικόνα G)
Κατά το φρεζάρισμα ακμών και διαμορφώσεων χωρίς οδηγό
παραλλήλων το εργαλείο φρεζαρίσματος πρέπει να οδηγείται
με τη βοήθεια μιας προεξοχής οδήγησης ή να είναι εξοπλι-
σμένο μ' ένα ρουλεμάν.
Οδηγήστε το σε λειτουργία ευρισκόμενο ηλεκτρικό εργαλείο
από την πλευρά στο υπό κατεργασία τεμάχιο, μέχρι η προεξοχή
οδήγησης ή το ρουλεμάν να ακουμπήσει στην υπό κατεργασία
ακμή του υπό κατεργασία τεμαχίου.
Οδηγήστε το ηλεκτρικό εργαλείο κατά μήκος του υπό κατεργα-
σία τεμαχίου. Προσέξτε, να σχηματίζει το ηλεκτρικό εργαλείο
ορθή γωνία με το υπό κατεργασία τεμάχιο. Πολύ υψηλή πίεση
μπορεί να προκαλέσει ζημιά στην ακμή του υπό κατεργασία τε-
μαχίου.
Φρεζάρισμα με οδηγό παραλλήλων (βλέπε εικόνα H)
Για την παράλληλη στην ακμή κοπή μπορείτε να συναρμολογή-
σετε ένα οδηγό παραλλήλων (19).
Στερεώστε τον οδηγό παραλλήλων (19) στον κλωβό της
φρέζας (2) με τη ρικνωτή βίδα (18).
Με τη βίδα τύπου πεταλούδας στον οδηγό παραλλήλων (20)
ρυθμίστε το επιθυμητό βάθος αναστολής.
Οδηγήστε το σε λειτουργία ευρισκόμενο ηλεκτρικό εργαλείο
ασκώντας ομοιόμορφη πίεση επάνω στον οδηγό παραλλήλων
κατά μήκος της ακμής του υπό κατεργασία τεμαχίου.
Φρεζάρισμα με οδηγό φρεζαρίσματος Deluxe
(βλέπε εικόνα P)
Με τον οδηγό φρεζαρίσματος Deluxe (34) μπορείτε να οδηγή-
σετε το κουρευτικό περιθωρίων παράλληλα σε μια ευθεία ακ-
μή ή να δημιουργήσετε κύκλους και τόξα. Περισσότερες πλη-
ροφορίες γι' αυτό θα βρείτε στις αντίστοιχες οδηγίες λειτουργί-
ας.
1 609 92A 8BL | (12.03.2024)
(➋). Σπρώξτε τον κλωβό της
, για να εκτε-
Φρεζάρισμα με διαμήκη οδηγό (βλέπε εικόνα I)
Ο διαμήκης οδηγός (21) για το φρεζάρισμα ακμών με φρέζες
χωρίς πείρο οδηγό ή ρουλεμάν.
Στερεώστε τον διαμήκη οδηγό στον κλωβό της φρέζας (2) με
το παξιμάδι (18).
Οδηγήστε το ηλεκτρικό εργαλείο με ομοιόμορφη προώθηση
κατά μήκος της ακμής του επεξεργαζόμενου κομματιού.
Πλευρική απόσταση: Για την αλλαγή της ποσότητας της αφαί-
ρεσης υλικού, μπορείτε να ρυθμίσετε την πλευρική απόσταση
ανάμεσα στο επεξεργαζόμενο κομμάτι και στο ράουλο
ολίσθησης (24) στον διαμήκη οδηγό (21).
Λύστε τη βίδα τύπου πεταλούδας (22), ρυθμίστε την επιθυμη-
τή πλευρική απόσταση,περιστρέφοντας τη βίδα τύπου
πεταλούδας (23) και σφίξτε ξανά τη βίδα τύπου
πεταλούδας (22).
Ύψος: Ανάλογα με τη χρησιμοποιούμενη φρέζα και το πάχος
του προς επεξεργασία επεξεργαζόμενου κομματιού ρυθμίστε
την κάθετη ευθυγράμμιση του διαμήκους οδηγού.
Λύστε το παξιμάδι (18) στον διαμήκη οδηγό, σπρώξτε τον δια-
μήκη οδηγό στην επιθυμητή θέση και σφίξτε ξανά τη βίδα.
Φρεζάρισμα με γωνιακό κλωβό φρέζας (βλέπε εικόνες J–
L)
Ο γωνιακός κλωβός φρέζας (25) είναι ιδιαίτερα κατάλληλος
για ισόπεδο φρεζάρισμα επιστρωμένων ακμών σε δυσπρόσιτα
σημεία, για φρεζάρισμα ειδικών γωνιών καθώς και για λο-
ξότμηση των ακμών.
Στο κούρεμα περιθωρίων με τον γωνιακό κλωβό φρέζας η
φρέζα πρέπει να είναι εξοπλισμένη με έναν πείρο οδηγό ή με
ένα ρουλεμάν.
Για τη συναρμολόγηση του γωνιακού κλωβού φρέζας ακολου-
θήστε τα βήματα εργασίας στην αντίστοιχη ενότητα (βλέπε
«Συναρμολόγηση του κλωβού φρέζας (βλέπε εικόνες E-F)»,
Σελίδα 106).
Για την επίτευξη ακριβών γωνιών ο γωνιακός κλωβός
φρέζας (25) διαθέτει θέσεις ασφάλισης σε βήματα των 7,5°.
Ολόκληρη η περιοχή ρύθμισης ανέρχεται στις 75° (45° προς τα
εμπρός και 30° προς τα πίσω).
Λύστε τις δύο βίδες τύπου πεταλούδας (26).
Ρυθμίστε την επιθυμητή γωνία με τη βοήθεια της
κλίμακας (27) και βιδώστε τις βίδες τύπου πεταλούδας (26)
ξανά σταθερά.
Φρεζάρισμα με βυθιζόμενη μονάδα (βλέπε εικόνα Q)
Με τη βυθιζόμενη μονάδα (28) σε περίπτωση σταθερής έδρα-
ση μπορούν να φρεζαριστούν αυλάκια, ακμές, προφίλ και μα-
κρόστενες οπές.
Λύστε τον μοχλό σύσφιγξης (35) στη βυθιζόμενη
μονάδα (28). Φέρτε τα διπλά βέλη στη μονάδα κίνησης (1)
και στη βυθιζόμενη μονάδα (28) σε κάλυψη. Σπρώξτε τη μο-
νάδα κίνησης μέχρι τέρμα μέσα στη βυθιζόμενη μονάδα. Γυρί-
στε τη μονάδα κίνησης προς τη φορά των δεικτών του ρολο-
γιού μέχρι τέρμα και κλείστε τον μοχλό σύσφιγξης (35).
Για να χαμηλώσετε τη μονάδα κίνησης (1) λύστε τον μοχλό
απασφάλισης (36) και πιέστε τον προς τα κάτω, μέχρι να
φθάσετε στο επιθυμητό βάθος . Αφήστε τον μοχλό
απασφάλισης (36) ελεύθερο.
