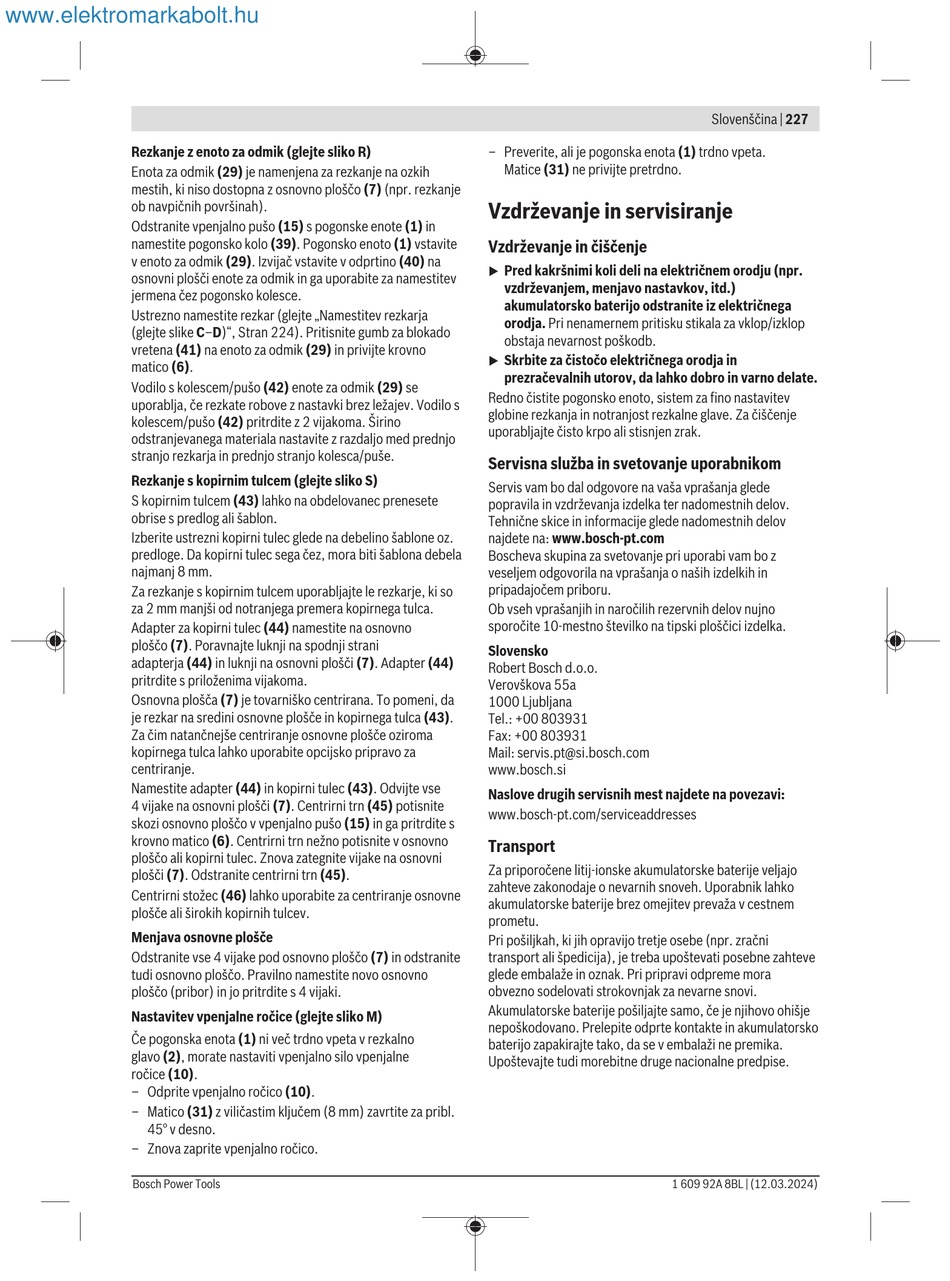

Rezkanje z enoto za odmik (glejte sliko R)
Enota za odmik (29) je namenjena za rezkanje na ozkih
mestih, ki niso dostopna z osnovno ploščo (7) (npr. rezkanje
ob navpičnih površinah).
Odstranite vpenjalno pušo (15) s pogonske enote (1) in
namestite pogonsko kolo (39). Pogonsko enoto (1) vstavite
v enoto za odmik (29). Izvijač vstavite v odprtino (40) na
osnovni plošči enote za odmik in ga uporabite za namestitev
jermena čez pogonsko kolesce.
Ustrezno namestite rezkar (glejte „Namestitev rezkarja
(glejte slike C–D)", Stran 224). Pritisnite gumb za blokado
vretena (41) na enoto za odmik (29) in privijte krovno
matico (6).
Vodilo s kolescem/pušo (42) enote za odmik (29) se
uporablja, če rezkate robove z nastavki brez ležajev. Vodilo s
kolescem/pušo (42) pritrdite z 2 vijakoma. Širino
odstranjevanega materiala nastavite z razdaljo med prednjo
stranjo rezkarja in prednjo stranjo kolesca/puše.
Rezkanje s kopirnim tulcem (glejte sliko S)
S kopirnim tulcem (43) lahko na obdelovanec prenesete
obrise s predlog ali šablon.
Izberite ustrezni kopirni tulec glede na debelino šablone oz.
predloge. Da kopirni tulec sega čez, mora biti šablona debela
najmanj 8 mm.
Za rezkanje s kopirnim tulcem uporabljajte le rezkarje, ki so
za 2 mm manjši od notranjega premera kopirnega tulca.
Adapter za kopirni tulec (44) namestite na osnovno
ploščo (7). Poravnajte luknji na spodnji strani
adapterja (44) in luknji na osnovni plošči (7). Adapter (44)
pritrdite s priloženima vijakoma.
Osnovna plošča (7) je tovarniško centrirana. To pomeni, da
je rezkar na sredini osnovne plošče in kopirnega tulca (43).
Za čim natančnejše centriranje osnovne plošče oziroma
kopirnega tulca lahko uporabite opcijsko pripravo za
centriranje.
Namestite adapter (44) in kopirni tulec (43). Odvijte vse
4 vijake na osnovni plošči (7). Centrirni trn (45) potisnite
skozi osnovno ploščo v vpenjalno pušo (15) in ga pritrdite s
krovno matico (6). Centrirni trn nežno potisnite v osnovno
ploščo ali kopirni tulec. Znova zategnite vijake na osnovni
plošči (7). Odstranite centrirni trn (45).
Centrirni stožec (46) lahko uporabite za centriranje osnovne
plošče ali širokih kopirnih tulcev.
Menjava osnovne plošče
Odstranite vse 4 vijake pod osnovno ploščo (7) in odstranite
tudi osnovno ploščo. Pravilno namestite novo osnovno
ploščo (pribor) in jo pritrdite s 4 vijaki.
Nastavitev vpenjalne ročice (glejte sliko M)
Če pogonska enota (1) ni več trdno vpeta v rezkalno
glavo (2), morate nastaviti vpenjalno silo vpenjalne
ročice (10).
– Odprite vpenjalno ročico (10).
– Matico (31) z viličastim ključem (8 mm) zavrtite za pribl.
45° v desno.
– Znova zaprite vpenjalno ročico.
Bosch Power Tools
– Preverite, ali je pogonska enota (1) trdno vpeta.
Matice (31) ne privijte pretrdno.
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Pred kakršnimi koli deli na električnem orodju (npr.
u
vzdrževanjem, menjavo nastavkov, itd.)
akumulatorsko baterijo odstranite iz električnega
orodja. Pri nenamernem pritisku stikala za vklop/izklop
obstaja nevarnost poškodb.
Skrbite za čistočo električnega orodja in
u
prezračevalnih utorov, da lahko dobro in varno delate.
Redno čistite pogonsko enoto, sistem za fino nastavitev
globine rezkanja in notranjost rezkalne glave. Za čiščenje
uporabljajte čisto krpo ali stisnjen zrak.
Servisna služba in svetovanje uporabnikom
Servis vam bo dal odgovore na vaša vprašanja glede
popravila in vzdrževanja izdelka ter nadomestnih delov.
Tehnične skice in informacije glede nadomestnih delov
najdete na: www.bosch-pt.com
Boscheva skupina za svetovanje pri uporabi vam bo z
veseljem odgovorila na vprašanja o naših izdelkih in
pripadajočem priboru.
Ob vseh vprašanjih in naročilih rezervnih delov nujno
sporočite 10-mestno številko na tipski ploščici izdelka.
Slovensko
Robert Bosch d.o.o.
Verovškova 55a
1000 Ljubljana
Tel.: +00 803931
Fax: +00 803931
Mail: servis.pt@si.bosch.com
www.bosch.si
Naslove drugih servisnih mest najdete na povezavi:
www.bosch-pt.com/serviceaddresses
Transport
Za priporočene litij-ionske akumulatorske baterije veljajo
zahteve zakonodaje o nevarnih snoveh. Uporabnik lahko
akumulatorske baterije brez omejitev prevaža v cestnem
prometu.
Pri pošiljkah, ki jih opravijo tretje osebe (npr. zračni
transport ali špedicija), je treba upoštevati posebne zahteve
glede embalaže in oznak. Pri pripravi odpreme mora
obvezno sodelovati strokovnjak za nevarne snovi.
Akumulatorske baterije pošiljajte samo, če je njihovo ohišje
nepoškodovano. Prelepite odprte kontakte in akumulatorsko
baterijo zapakirajte tako, da se v embalaži ne premika.
Upoštevajte tudi morebitne druge nacionalne predpise.
