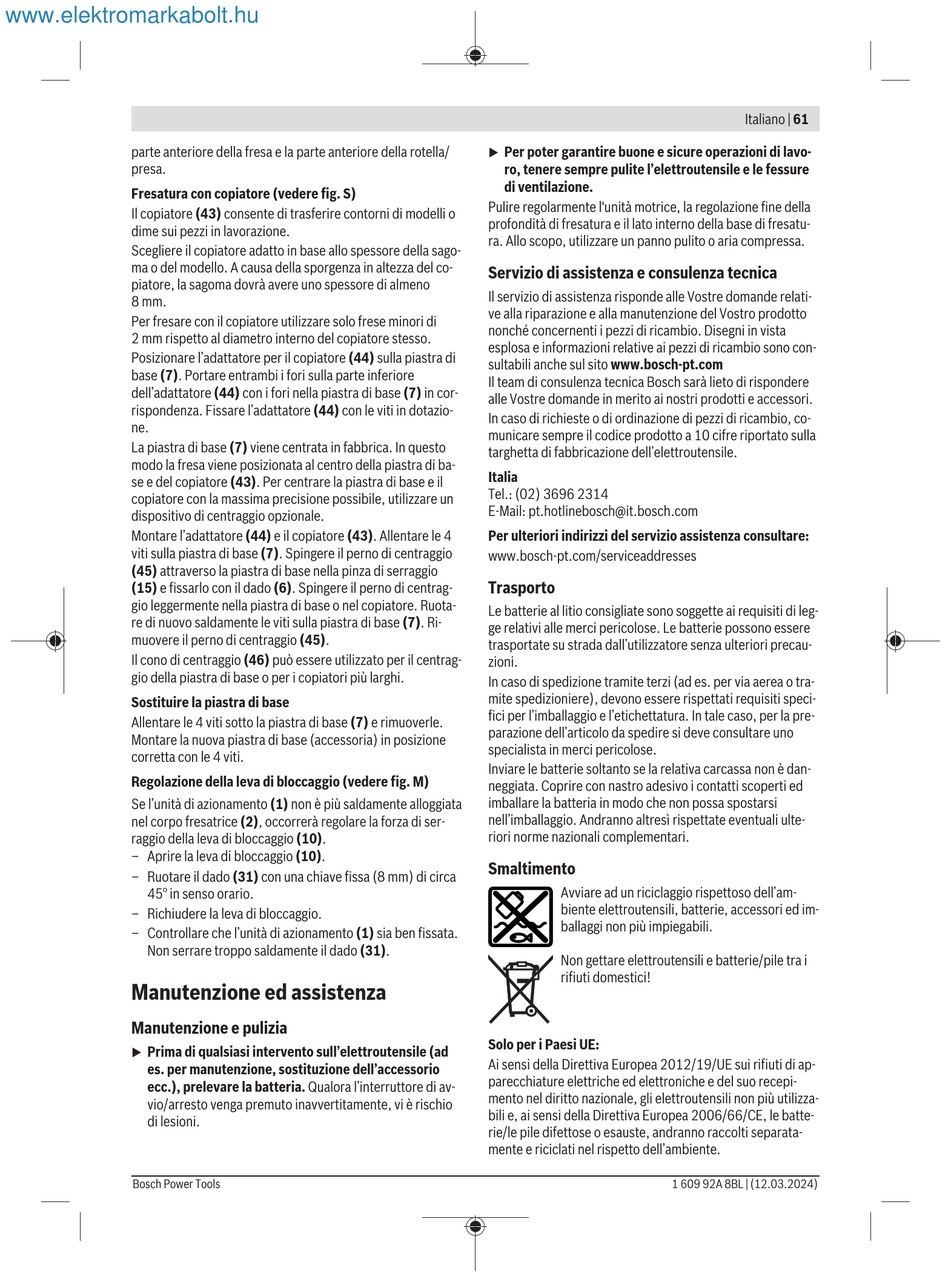

parte anteriore della fresa e la parte anteriore della rotella/
presa.
Fresatura con copiatore (vedere fig. S)
Il copiatore (43) consente di trasferire contorni di modelli o
dime sui pezzi in lavorazione.
Scegliere il copiatore adatto in base allo spessore della sago-
ma o del modello. A causa della sporgenza in altezza del co-
piatore, la sagoma dovrà avere uno spessore di almeno
8 mm.
Per fresare con il copiatore utilizzare solo frese minori di
2 mm rispetto al diametro interno del copiatore stesso.
Posizionare l'adattatore per il copiatore (44) sulla piastra di
base (7). Portare entrambi i fori sulla parte inferiore
dell'adattatore (44) con i fori nella piastra di base (7) in cor-
rispondenza. Fissare l'adattatore (44) con le viti in dotazio-
ne.
La piastra di base (7) viene centrata in fabbrica. In questo
modo la fresa viene posizionata al centro della piastra di ba-
se e del copiatore (43). Per centrare la piastra di base e il
copiatore con la massima precisione possibile, utilizzare un
dispositivo di centraggio opzionale.
Montare l'adattatore (44) e il copiatore (43). Allentare le 4
viti sulla piastra di base (7). Spingere il perno di centraggio
(45) attraverso la piastra di base nella pinza di serraggio
(15) e fissarlo con il dado (6). Spingere il perno di centrag-
gio leggermente nella piastra di base o nel copiatore. Ruota-
re di nuovo saldamente le viti sulla piastra di base (7). Ri-
muovere il perno di centraggio (45).
Il cono di centraggio (46) può essere utilizzato per il centrag-
gio della piastra di base o per i copiatori più larghi.
Sostituire la piastra di base
Allentare le 4 viti sotto la piastra di base (7) e rimuoverle.
Montare la nuova piastra di base (accessoria) in posizione
corretta con le 4 viti.
Regolazione della leva di bloccaggio (vedere fig. M)
Se l'unità di azionamento (1) non è più saldamente alloggiata
nel corpo fresatrice (2), occorrerà regolare la forza di ser-
raggio della leva di bloccaggio (10).
– Aprire la leva di bloccaggio (10).
– Ruotare il dado (31) con una chiave fissa (8 mm) di circa
45° in senso orario.
– Richiudere la leva di bloccaggio.
– Controllare che l'unità di azionamento (1) sia ben fissata.
Non serrare troppo saldamente il dado (31).
Manutenzione ed assistenza
Manutenzione e pulizia
Prima di qualsiasi intervento sull'elettroutensile (ad
u
es. per manutenzione, sostituzione dell'accessorio
ecc.), prelevare la batteria. Qualora l'interruttore di av-
vio/arresto venga premuto inavvertitamente, vi è rischio
di lesioni.
Bosch Power Tools
Per poter garantire buone e sicure operazioni di lavo-
u
ro, tenere sempre pulite l'elettroutensile e le fessure
di ventilazione.
Pulire regolarmente l'unità motrice, la regolazione fine della
profondità di fresatura e il lato interno della base di fresatu-
ra. Allo scopo, utilizzare un panno pulito o aria compressa.
Servizio di assistenza e consulenza tecnica
Il servizio di assistenza risponde alle Vostre domande relati-
ve alla riparazione e alla manutenzione del Vostro prodotto
nonché concernenti i pezzi di ricambio. Disegni in vista
esplosa e informazioni relative ai pezzi di ricambio sono con-
sultabili anche sul sito www.bosch-pt.com
Il team di consulenza tecnica Bosch sarà lieto di rispondere
alle Vostre domande in merito ai nostri prodotti e accessori.
In caso di richieste o di ordinazione di pezzi di ricambio, co-
municare sempre il codice prodotto a 10 cifre riportato sulla
targhetta di fabbricazione dell'elettroutensile.
Italia
Tel.: (02) 3696 2314
E-Mail: pt.hotlinebosch@it.bosch.com
Per ulteriori indirizzi del servizio assistenza consultare:
www.bosch-pt.com/serviceaddresses
Trasporto
Le batterie al litio consigliate sono soggette ai requisiti di leg-
ge relativi alle merci pericolose. Le batterie possono essere
trasportate su strada dall'utilizzatore senza ulteriori precau-
zioni.
In caso di spedizione tramite terzi (ad es. per via aerea o tra-
mite spedizioniere), devono essere rispettati requisiti speci-
fici per l'imballaggio e l'etichettatura. In tale caso, per la pre-
parazione dell'articolo da spedire si deve consultare uno
specialista in merci pericolose.
Inviare le batterie soltanto se la relativa carcassa non è dan-
neggiata. Coprire con nastro adesivo i contatti scoperti ed
imballare la batteria in modo che non possa spostarsi
nell'imballaggio. Andranno altresì rispettate eventuali ulte-
riori norme nazionali complementari.
Smaltimento
Avviare ad un riciclaggio rispettoso dell'am-
biente elettroutensili, batterie, accessori ed im-
ballaggi non più impiegabili.
Non gettare elettroutensili e batterie/pile tra i
rifiuti domestici!
Solo per i Paesi UE:
Ai sensi della Direttiva Europea 2012/19/UE sui rifiuti di ap-
parecchiature elettriche ed elettroniche e del suo recepi-
mento nel diritto nazionale, gli elettroutensili non più utilizza-
bili e, ai sensi della Direttiva Europea 2006/66/CE, le batte-
rie/le pile difettose o esauste, andranno raccolti separata-
mente e riciclati nel rispetto dell'ambiente.
