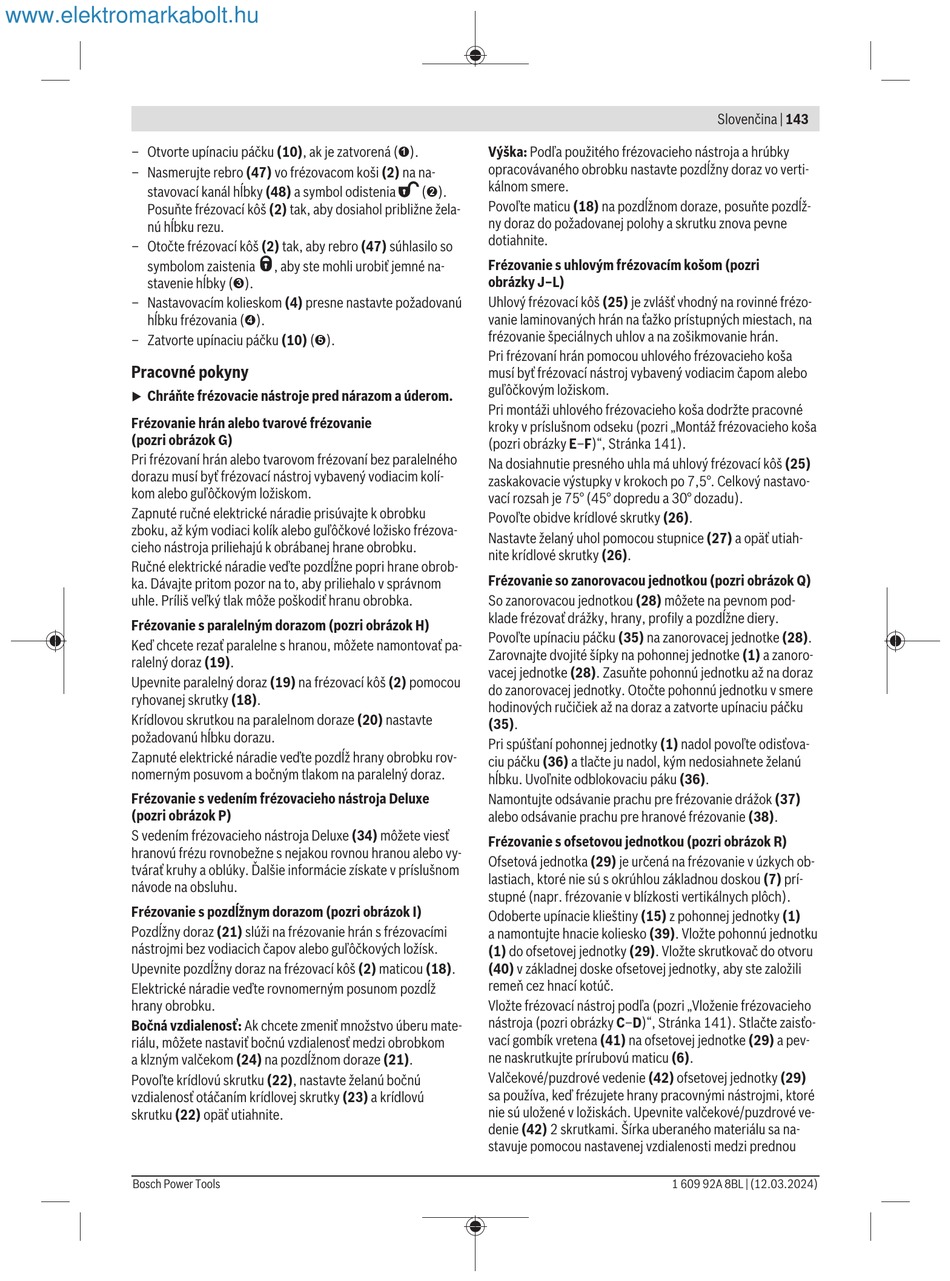

– Otvorte upínaciu páčku (10), ak je zatvorená (➊).
– Nasmerujte rebro (47) vo frézovacom koši (2) na na-
stavovací kanál hĺbky (48) a symbol odistenia
Posuňte frézovací kôš (2) tak, aby dosiahol približne žela-
nú hĺbku rezu.
– Otočte frézovací kôš (2) tak, aby rebro (47) súhlasilo so
symbolom zaistenia
stavenie hĺbky (➌).
– Nastavovacím kolieskom (4) presne nastavte požadovanú
hĺbku frézovania (➍).
– Zatvorte upínaciu páčku (10) (➎).
Pracovné pokyny
Chráňte frézovacie nástroje pred nárazom a úderom.
u
Frézovanie hrán alebo tvarové frézovanie
(pozri obrázok G)
Pri frézovaní hrán alebo tvarovom frézovaní bez paralelného
dorazu musí byť frézovací nástroj vybavený vodiacim kolí-
kom alebo guľôčkovým ložiskom.
Zapnuté ručné elektrické náradie prisúvajte k obrobku
zboku, až kým vodiaci kolík alebo guľôčkové ložisko frézova-
cieho nástroja priliehajú k obrábanej hrane obrobku.
Ručné elektrické náradie veďte pozdĺžne popri hrane obrob-
ka. Dávajte pritom pozor na to, aby priliehalo v správnom
uhle. Príliš veľký tlak môže poškodiť hranu obrobka.
Frézovanie s paralelným dorazom (pozri obrázok H)
Keď chcete rezať paralelne s hranou, môžete namontovať pa-
ralelný doraz (19).
Upevnite paralelný doraz (19) na frézovací kôš (2) pomocou
ryhovanej skrutky (18).
Krídlovou skrutkou na paralelnom doraze (20) nastavte
požadovanú hĺbku dorazu.
Zapnuté elektrické náradie veďte pozdĺž hrany obrobku rov-
nomerným posuvom a bočným tlakom na paralelný doraz.
Frézovanie s vedením frézovacieho nástroja Deluxe
(pozri obrázok P)
S vedením frézovacieho nástroja Deluxe (34) môžete viesť
hranovú frézu rovnobežne s nejakou rovnou hranou alebo vy-
tvárať kruhy a oblúky. Ďalšie informácie získate v príslušnom
návode na obsluhu.
Frézovanie s pozdĺžnym dorazom (pozri obrázok I)
Pozdĺžny doraz (21) slúži na frézovanie hrán s frézovacími
nástrojmi bez vodiacich čapov alebo guľôčkových ložísk.
Upevnite pozdĺžny doraz na frézovací kôš (2) maticou (18).
Elektrické náradie veďte rovnomerným posunom pozdĺž
hrany obrobku.
Bočná vzdialenosť: Ak chcete zmeniť množstvo úberu mate-
riálu, môžete nastaviť bočnú vzdialenosť medzi obrobkom
a klzným valčekom (24) na pozdĺžnom doraze (21).
Povoľte krídlovú skrutku (22), nastavte želanú bočnú
vzdialenosť otáčaním krídlovej skrutky (23) a krídlovú
skrutku (22) opäť utiahnite.
Bosch Power Tools
(➋).
, aby ste mohli urobiť jemné na-
Výška: Podľa použitého frézovacieho nástroja a hrúbky
opracovávaného obrobku nastavte pozdĺžny doraz vo verti-
kálnom smere.
Povoľte maticu (18) na pozdĺžnom doraze, posuňte pozdĺž-
ny doraz do požadovanej polohy a skrutku znova pevne
dotiahnite.
Frézovanie s uhlovým frézovacím košom (pozri
obrázky J–L)
Uhlový frézovací kôš (25) je zvlášť vhodný na rovinné frézo-
vanie laminovaných hrán na ťažko prístupných miestach, na
frézovanie špeciálnych uhlov a na zošikmovanie hrán.
Pri frézovaní hrán pomocou uhlového frézovacieho koša
musí byť frézovací nástroj vybavený vodiacim čapom alebo
guľôčkovým ložiskom.
Pri montáži uhlového frézovacieho koša dodržte pracovné
kroky v príslušnom odseku (pozri „Montáž frézovacieho koša
(pozri obrázky E–F)", Stránka 141).
Na dosiahnutie presného uhla má uhlový frézovací kôš (25)
zaskakovacie výstupky v krokoch po 7,5°. Celkový nastavo-
vací rozsah je 75° (45° dopredu a 30° dozadu).
Povoľte obidve krídlové skrutky (26).
Nastavte želaný uhol pomocou stupnice (27) a opäť utiah-
nite krídlové skrutky (26).
Frézovanie so zanorovacou jednotkou (pozri obrázok Q)
So zanorovacou jednotkou (28) môžete na pevnom pod-
klade frézovať drážky, hrany, profily a pozdĺžne diery.
Povoľte upínaciu páčku (35) na zanorovacej jednotke (28).
Zarovnajte dvojité šípky na pohonnej jednotke (1) a zanoro-
vacej jednotke (28). Zasuňte pohonnú jednotku až na doraz
do zanorovacej jednotky. Otočte pohonnú jednotku v smere
hodinových ručičiek až na doraz a zatvorte upínaciu páčku
(35).
Pri spúšťaní pohonnej jednotky (1) nadol povoľte odisťova-
ciu páčku (36) a tlačte ju nadol, kým nedosiahnete želanú
hĺbku. Uvoľnite odblokovaciu páku (36).
Namontujte odsávanie prachu pre frézovanie drážok (37)
alebo odsávanie prachu pre hranové frézovanie (38).
Frézovanie s ofsetovou jednotkou (pozri obrázok R)
Ofsetová jednotka (29) je určená na frézovanie v úzkych ob-
lastiach, ktoré nie sú s okrúhlou základnou doskou (7) prí-
stupné (napr. frézovanie v blízkosti vertikálnych plôch).
Odoberte upínacie klieštiny (15) z pohonnej jednotky (1)
a namontujte hnacie koliesko (39). Vložte pohonnú jednotku
(1) do ofsetovej jednotky (29). Vložte skrutkovač do otvoru
(40) v základnej doske ofsetovej jednotky, aby ste založili
remeň cez hnací kotúč.
Vložte frézovací nástroj podľa (pozri „Vloženie frézovacieho
nástroja (pozri obrázky C–D)", Stránka 141). Stlačte zaisťo-
vací gombík vretena (41) na ofsetovej jednotke (29) a pev-
ne naskrutkujte prírubovú maticu (6).
Valčekové/puzdrové vedenie (42) ofsetovej jednotky (29)
sa používa, keď frézujete hrany pracovnými nástrojmi, ktoré
nie sú uložené v ložiskách. Upevnite valčekové/puzdrové ve-
denie (42) 2 skrutkami. Šírka uberaného materiálu sa na-
stavuje pomocou nastavenej vzdialenosti medzi prednou
