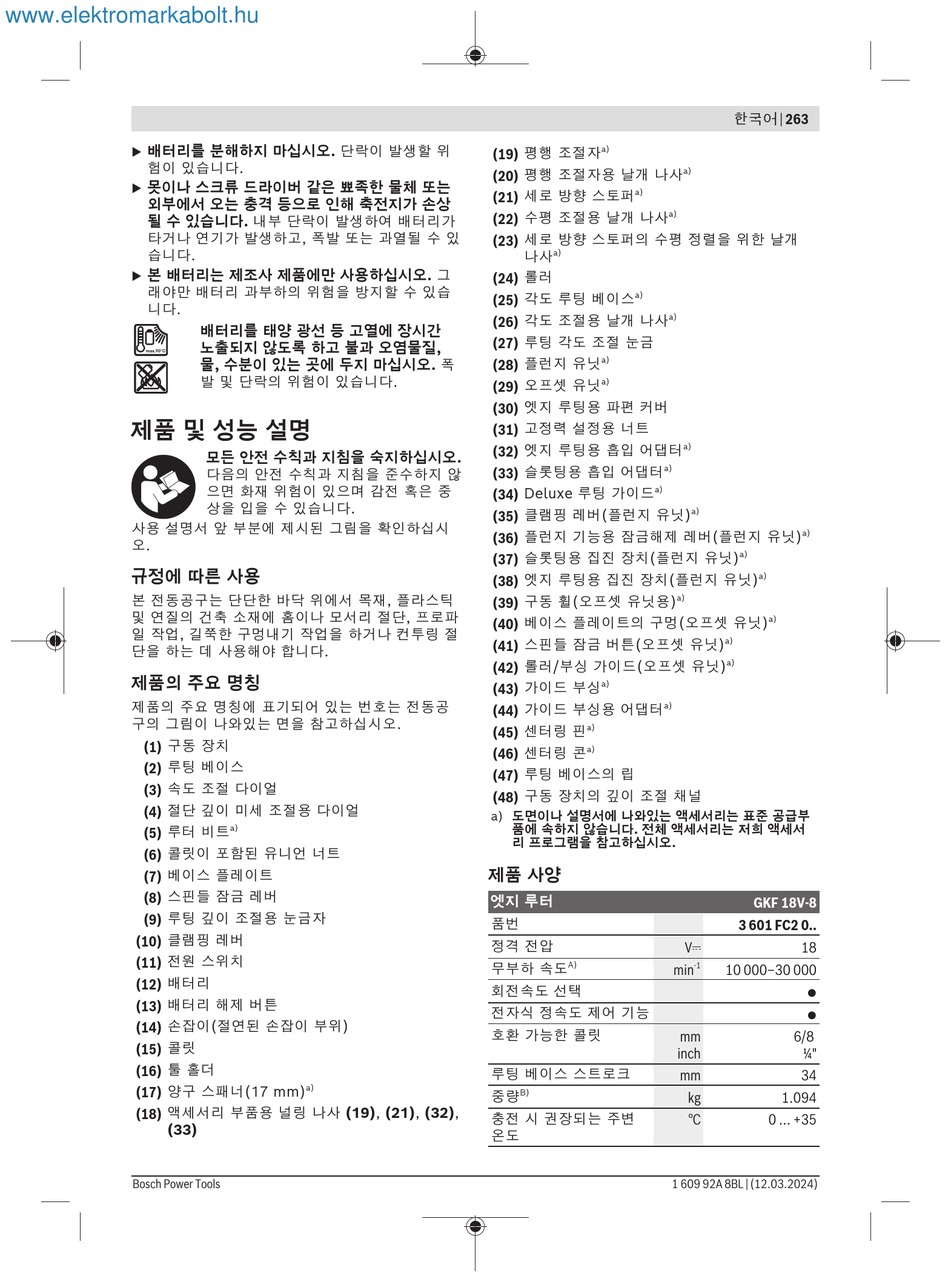

Bosch GKF 18V-8 Professional Originalbetriebsanleitung Seite 263

www.elektromarkabolt.hu
배터리를 분해하지 마십시오. 단락이 발생할 위
u
험이 있습니다.
못이나 스크류 드라이버 같은 뾰족한 물체 또는
u
외부에서 오는 충격 등으로 인해 축전지가 손상
될 수 있습니다. 내부 단락이 발생하여 배터리가
타거나 연기가 발생하고, 폭발 또는 과열될 수 있
습니다.
본 배터리는 제조사 제품에만 사용하십시오. 그
u
래야만 배터리 과부하의 위험을 방지할 수 있습
니다.
제품 및 성능 설명
사용 설명서 앞 부분에 제시된 그림을 확인하십시
오.
규정에 따른 사용
본 전동공구는 단단한 바닥 위에서 목재, 플라스틱
및 연질의 건축 소재에 홈이나 모서리 절단, 프로파
일 작업, 길쭉한 구멍내기 작업을 하거나 컨투링 절
단을 하는 데 사용해야 합니다.
제품의 주요 명칭
제품의 주요 명칭에 표기되어 있는 번호는 전동공
구의 그림이 나와있는 면을 참고하십시오.
(1) 구동 장치
(2) 루팅 베이스
(3) 속도 조절 다이얼
(4) 절단 깊이 미세 조절용 다이얼
(5) 루터 비트
(6) 콜릿이 포함된 유니언 너트
(7) 베이스 플레이트
(8) 스핀들 잠금 레버
(9) 루팅 깊이 조절용 눈금자
(10) 클램핑 레버
(11) 전원 스위치
(12) 배터리
(13) 배터리 해제 버튼
(14) 손잡이(절연된 손잡이 부위)
(15) 콜릿
(16) 툴 홀더
(17) 양구 스패너(17 mm)
(18) 액세서리 부품용 널링 나사 (19), (21), (32),
(33)
Bosch Power Tools
배터리를 태양 광선 등 고열에 장시간
노출되지 않도록 하고 불과 오염물질,
물, 수분이 있는 곳에 두지 마십시오. 폭
발 및 단락의 위험이 있습니다.
모든 안전 수칙과 지침을 숙지하십시오.
다음의 안전 수칙과 지침을 준수하지 않
으면 화재 위험이 있으며 감전 혹은 중
상을 입을 수 있습니다.
a)
a)
(19) 평행 조절자
a)
(20) 평행 조절자용 날개 나사
(21) 세로 방향 스토퍼
a)
(22) 수평 조절용 날개 나사
(23) 세로 방향 스토퍼의 수평 정렬을 위한 날개
나사
a)
(24) 롤러
(25) 각도 루팅 베이스
a)
(26) 각도 조절용 날개 나사
(27) 루팅 각도 조절 눈금
(28) 플런지 유닛
a)
(29) 오프셋 유닛
a)
(30) 엣지 루팅용 파편 커버
(31) 고정력 설정용 너트
(32) 엣지 루팅용 흡입 어댑터
(33) 슬롯팅용 흡입 어댑터
a)
(34) Deluxe 루팅 가이드
a)
(35) 클램핑 레버(플런지 유닛)
(36) 플런지 기능용 잠금해제 레버(플런지 유닛)
(37) 슬롯팅용 집진 장치(플런지 유닛)
(38) 엣지 루팅용 집진 장치(플런지 유닛)
(39) 구동 휠(오프셋 유닛용)
(40) 베이스 플레이트의 구멍(오프셋 유닛)
(41) 스핀들 잠금 버튼(오프셋 유닛)
(42) 롤러/부싱 가이드(오프셋 유닛)
(43) 가이드 부싱
a)
(44) 가이드 부싱용 어댑터
a)
(45) 센터링 핀
a)
(46) 센터링 콘
a)
(47) 루팅 베이스의 립
(48) 구동 장치의 깊이 조절 채널
a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부
품에 속하지 않습니다. 전체 액세서리는 저희 액세서
리 프로그램을 참고하십시오.
제품 사양
엣지 루터
품번
정격 전압
무부하 속도
A)
회전속도 선택
전자식 정속도 제어 기능
호환 가능한 콜릿
루팅 베이스 스트로크
중량
B)
충전 시 권장되는 주변
온도
한국어 | 263
a)
a)
a)
a)
a)
a)
a)
a)
a)
a)
a)
a)
GKF 18V-8
3 601 FC2 0..
V 18
min -1 10 000–30 000
●
●
mm 6/8
inch ¼"
mm 34
kg 1.094
°C 0 ... +35
