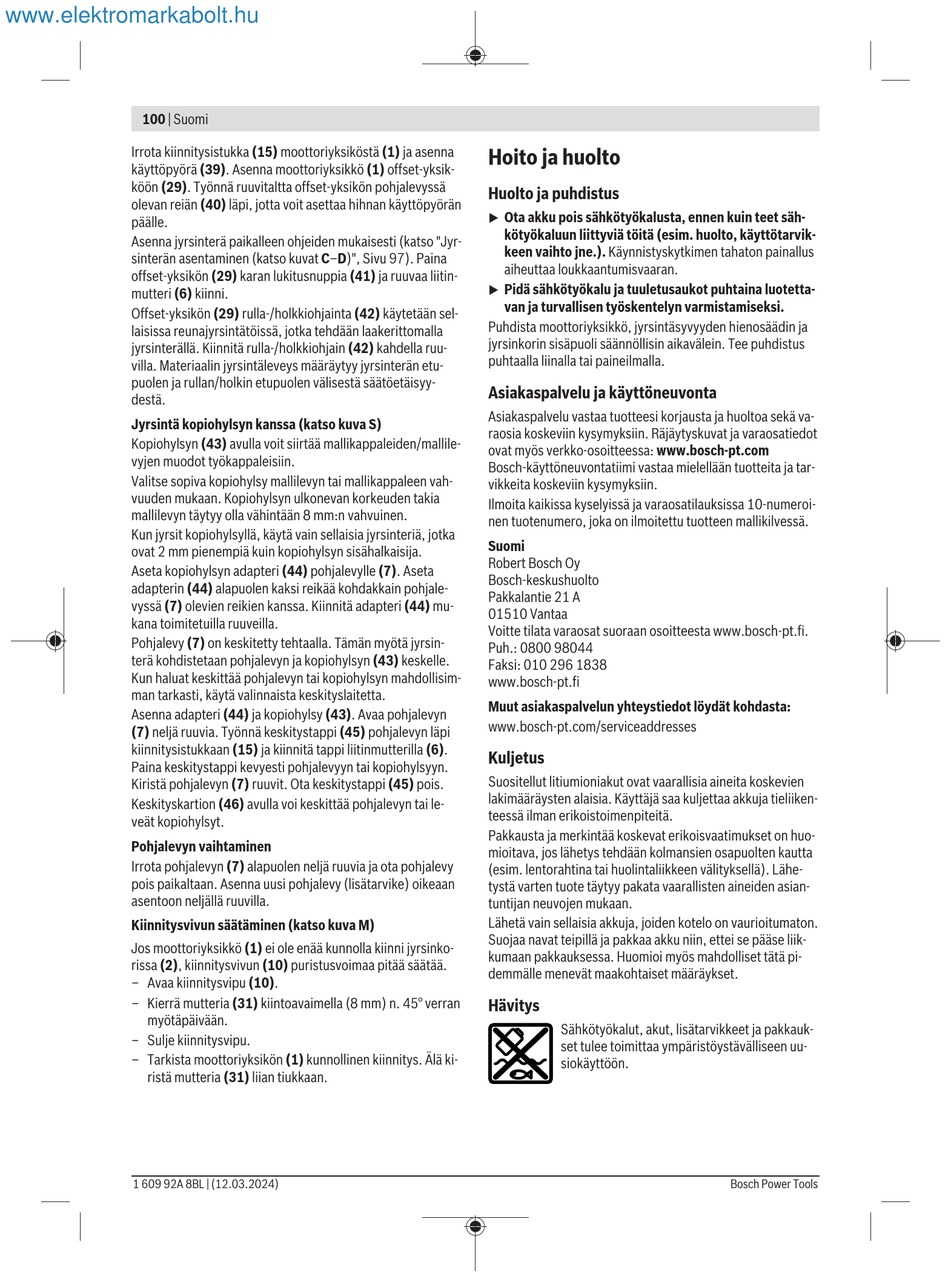

Bosch GKF 18V-8 Professional Originalbetriebsanleitung Seite 100

www.elektromarkabolt.hu
100 | Suomi
Irrota kiinnitysistukka (15) moottoriyksiköstä (1) ja asenna
käyttöpyörä (39). Asenna moottoriyksikkö (1) offset-yksik-
köön (29). Työnnä ruuvitaltta offset-yksikön pohjalevyssä
olevan reiän (40) läpi, jotta voit asettaa hihnan käyttöpyörän
päälle.
Asenna jyrsinterä paikalleen ohjeiden mukaisesti (katso "Jyr-
sinterän asentaminen (katso kuvat C–D)", Sivu 97). Paina
offset-yksikön (29) karan lukitusnuppia (41) ja ruuvaa liitin-
mutteri (6) kiinni.
Offset-yksikön (29) rulla-/holkkiohjainta (42) käytetään sel-
laisissa reunajyrsintätöissä, jotka tehdään laakerittomalla
jyrsinterällä. Kiinnitä rulla-/holkkiohjain (42) kahdella ruu-
villa. Materiaalin jyrsintäleveys määräytyy jyrsinterän etu-
puolen ja rullan/holkin etupuolen välisestä säätöetäisyy-
destä.
Jyrsintä kopiohylsyn kanssa (katso kuva S)
Kopiohylsyn (43) avulla voit siirtää mallikappaleiden/mallile-
vyjen muodot työkappaleisiin.
Valitse sopiva kopiohylsy mallilevyn tai mallikappaleen vah-
vuuden mukaan. Kopiohylsyn ulkonevan korkeuden takia
mallilevyn täytyy olla vähintään 8 mm:n vahvuinen.
Kun jyrsit kopiohylsyllä, käytä vain sellaisia jyrsinteriä, jotka
ovat 2 mm pienempiä kuin kopiohylsyn sisähalkaisija.
Aseta kopiohylsyn adapteri (44) pohjalevylle (7). Aseta
adapterin (44) alapuolen kaksi reikää kohdakkain pohjale-
vyssä (7) olevien reikien kanssa. Kiinnitä adapteri (44) mu-
kana toimitetuilla ruuveilla.
Pohjalevy (7) on keskitetty tehtaalla. Tämän myötä jyrsin-
terä kohdistetaan pohjalevyn ja kopiohylsyn (43) keskelle.
Kun haluat keskittää pohjalevyn tai kopiohylsyn mahdollisim-
man tarkasti, käytä valinnaista keskityslaitetta.
Asenna adapteri (44) ja kopiohylsy (43). Avaa pohjalevyn
(7) neljä ruuvia. Työnnä keskitystappi (45) pohjalevyn läpi
kiinnitysistukkaan (15) ja kiinnitä tappi liitinmutterilla (6).
Paina keskitystappi kevyesti pohjalevyyn tai kopiohylsyyn.
Kiristä pohjalevyn (7) ruuvit. Ota keskitystappi (45) pois.
Keskityskartion (46) avulla voi keskittää pohjalevyn tai le-
veät kopiohylsyt.
Pohjalevyn vaihtaminen
Irrota pohjalevyn (7) alapuolen neljä ruuvia ja ota pohjalevy
pois paikaltaan. Asenna uusi pohjalevy (lisätarvike) oikeaan
asentoon neljällä ruuvilla.
Kiinnitysvivun säätäminen (katso kuva M)
Jos moottoriyksikkö (1) ei ole enää kunnolla kiinni jyrsinko-
rissa (2), kiinnitysvivun (10) puristusvoimaa pitää säätää.
– Avaa kiinnitysvipu (10).
– Kierrä mutteria (31) kiintoavaimella (8 mm) n. 45° verran
myötäpäivään.
– Sulje kiinnitysvipu.
– Tarkista moottoriyksikön (1) kunnollinen kiinnitys. Älä ki-
ristä mutteria (31) liian tiukkaan.
1 609 92A 8BL | (12.03.2024)
Hoito ja huolto
Huolto ja puhdistus
Ota akku pois sähkötyökalusta, ennen kuin teet säh-
u
kötyökaluun liittyviä töitä (esim. huolto, käyttötarvik-
keen vaihto jne.). Käynnistyskytkimen tahaton painallus
aiheuttaa loukkaantumisvaaran.
Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta-
u
van ja turvallisen työskentelyn varmistamiseksi.
Puhdista moottoriyksikkö, jyrsintäsyvyyden hienosäädin ja
jyrsinkorin sisäpuoli säännöllisin aikavälein. Tee puhdistus
puhtaalla liinalla tai paineilmalla.
Asiakaspalvelu ja käyttöneuvonta
Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va-
raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot
ovat myös verkko-osoitteessa: www.bosch-pt.com
Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar-
vikkeita koskeviin kysymyksiin.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi-
nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch-pt.fi
Muut asiakaspalvelun yhteystiedot löydät kohdasta:
www.bosch-pt.com/serviceaddresses
Kuljetus
Suositellut litiumioniakut ovat vaarallisia aineita koskevien
lakimääräysten alaisia. Käyttäjä saa kuljettaa akkuja tieliiken-
teessä ilman erikoistoimenpiteitä.
Pakkausta ja merkintää koskevat erikoisvaatimukset on huo-
mioitava, jos lähetys tehdään kolmansien osapuolten kautta
(esim. lentorahtina tai huolintaliikkeen välityksellä). Lähe-
tystä varten tuote täytyy pakata vaarallisten aineiden asian-
tuntijan neuvojen mukaan.
Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton.
Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liik-
kumaan pakkauksessa. Huomioi myös mahdolliset tätä pi-
demmälle menevät maakohtaiset määräykset.
Hävitys
Sähkötyökalut, akut, lisätarvikkeet ja pakkauk-
set tulee toimittaa ympäristöystävälliseen uu-
siokäyttöön.
