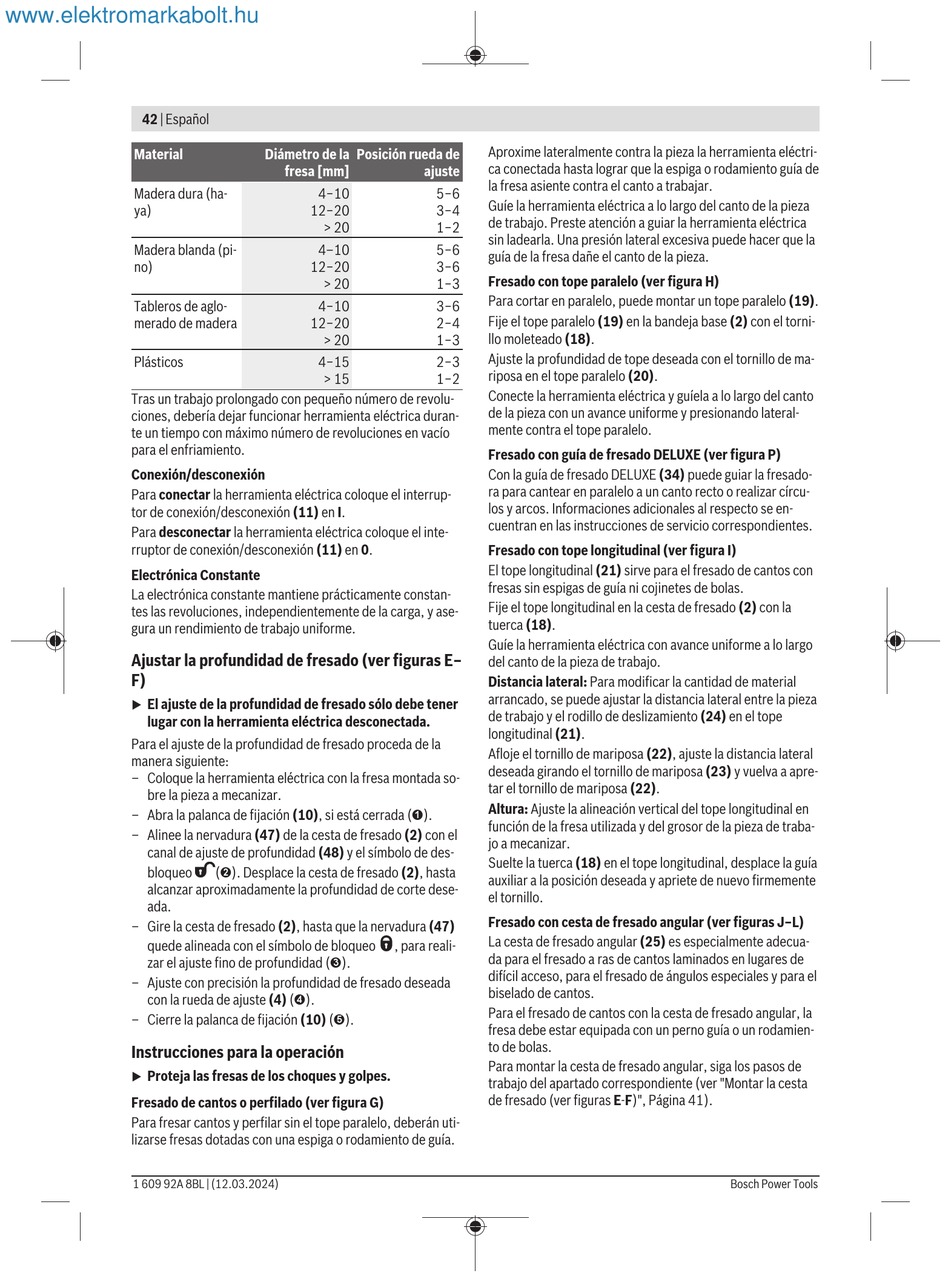

Bosch GKF 18V-8 Professional Originalbetriebsanleitung Seite 42

www.elektromarkabolt.hu
42 | Español
Material
Madera dura (ha-
ya)
Madera blanda (pi-
no)
Tableros de aglo-
merado de madera
Plásticos
Tras un trabajo prolongado con pequeño número de revolu-
ciones, debería dejar funcionar herramienta eléctrica duran-
te un tiempo con máximo número de revoluciones en vacío
para el enfriamiento.
Conexión/desconexión
Para conectar la herramienta eléctrica coloque el interrup-
tor de conexión/desconexión (11) en I.
Para desconectar la herramienta eléctrica coloque el inte-
rruptor de conexión/desconexión (11) en 0.
Electrónica Constante
La electrónica constante mantiene prácticamente constan-
tes las revoluciones, independientemente de la carga, y ase-
gura un rendimiento de trabajo uniforme.
Ajustar la profundidad de fresado (ver figuras E–
F)
El ajuste de la profundidad de fresado sólo debe tener
u
lugar con la herramienta eléctrica desconectada.
Para el ajuste de la profundidad de fresado proceda de la
manera siguiente:
– Coloque la herramienta eléctrica con la fresa montada so-
bre la pieza a mecanizar.
– Abra la palanca de fijación (10), si está cerrada (➊).
– Alinee la nervadura (47) de la cesta de fresado (2) con el
canal de ajuste de profundidad (48) y el símbolo de des-
bloqueo
alcanzar aproximadamente la profundidad de corte dese-
ada.
– Gire la cesta de fresado (2), hasta que la nervadura (47)
quede alineada con el símbolo de bloqueo
zar el ajuste fino de profundidad (➌).
– Ajuste con precisión la profundidad de fresado deseada
con la rueda de ajuste (4) (➍).
– Cierre la palanca de fijación (10) (➎).
Instrucciones para la operación
Proteja las fresas de los choques y golpes.
u
Fresado de cantos o perfilado (ver figura G)
Para fresar cantos y perfilar sin el tope paralelo, deberán uti-
lizarse fresas dotadas con una espiga o rodamiento de guía.
1 609 92A 8BL | (12.03.2024)
Diámetro de la Posición rueda de
fresa [mm]
4−10
12−20
> 20
4–10
12−20
> 20
4−10
12−20
> 20
4−15
> 15
(➋). Desplace la cesta de fresado (2), hasta
, para reali-
Aproxime lateralmente contra la pieza la herramienta eléctri-
ca conectada hasta lograr que la espiga o rodamiento guía de
ajuste
la fresa asiente contra el canto a trabajar.
5−6
Guíe la herramienta eléctrica a lo largo del canto de la pieza
3−4
de trabajo. Preste atención a guiar la herramienta eléctrica
1−2
sin ladearla. Una presión lateral excesiva puede hacer que la
5−6
guía de la fresa dañe el canto de la pieza.
3−6
Fresado con tope paralelo (ver figura H)
1−3
Para cortar en paralelo, puede montar un tope paralelo (19).
3−6
Fije el tope paralelo (19) en la bandeja base (2) con el torni-
2−4
llo moleteado (18).
1−3
Ajuste la profundidad de tope deseada con el tornillo de ma-
2−3
riposa en el tope paralelo (20).
1−2
Conecte la herramienta eléctrica y guíela a lo largo del canto
de la pieza con un avance uniforme y presionando lateral-
mente contra el tope paralelo.
Fresado con guía de fresado DELUXE (ver figura P)
Con la guía de fresado DELUXE (34) puede guiar la fresado-
ra para cantear en paralelo a un canto recto o realizar círcu-
los y arcos. Informaciones adicionales al respecto se en-
cuentran en las instrucciones de servicio correspondientes.
Fresado con tope longitudinal (ver figura I)
El tope longitudinal (21) sirve para el fresado de cantos con
fresas sin espigas de guía ni cojinetes de bolas.
Fije el tope longitudinal en la cesta de fresado (2) con la
tuerca (18).
Guíe la herramienta eléctrica con avance uniforme a lo largo
del canto de la pieza de trabajo.
Distancia lateral: Para modificar la cantidad de material
arrancado, se puede ajustar la distancia lateral entre la pieza
de trabajo y el rodillo de deslizamiento (24) en el tope
longitudinal (21).
Afloje el tornillo de mariposa (22), ajuste la distancia lateral
deseada girando el tornillo de mariposa (23) y vuelva a apre-
tar el tornillo de mariposa (22).
Altura: Ajuste la alineación vertical del tope longitudinal en
función de la fresa utilizada y del grosor de la pieza de traba-
jo a mecanizar.
Suelte la tuerca (18) en el tope longitudinal, desplace la guía
auxiliar a la posición deseada y apriete de nuevo firmemente
el tornillo.
Fresado con cesta de fresado angular (ver figuras J–L)
La cesta de fresado angular (25) es especialmente adecua-
da para el fresado a ras de cantos laminados en lugares de
difícil acceso, para el fresado de ángulos especiales y para el
biselado de cantos.
Para el fresado de cantos con la cesta de fresado angular, la
fresa debe estar equipada con un perno guía o un rodamien-
to de bolas.
Para montar la cesta de fresado angular, siga los pasos de
trabajo del apartado correspondiente (ver "Montar la cesta
de fresado (ver figuras E-F)", Página 41).
