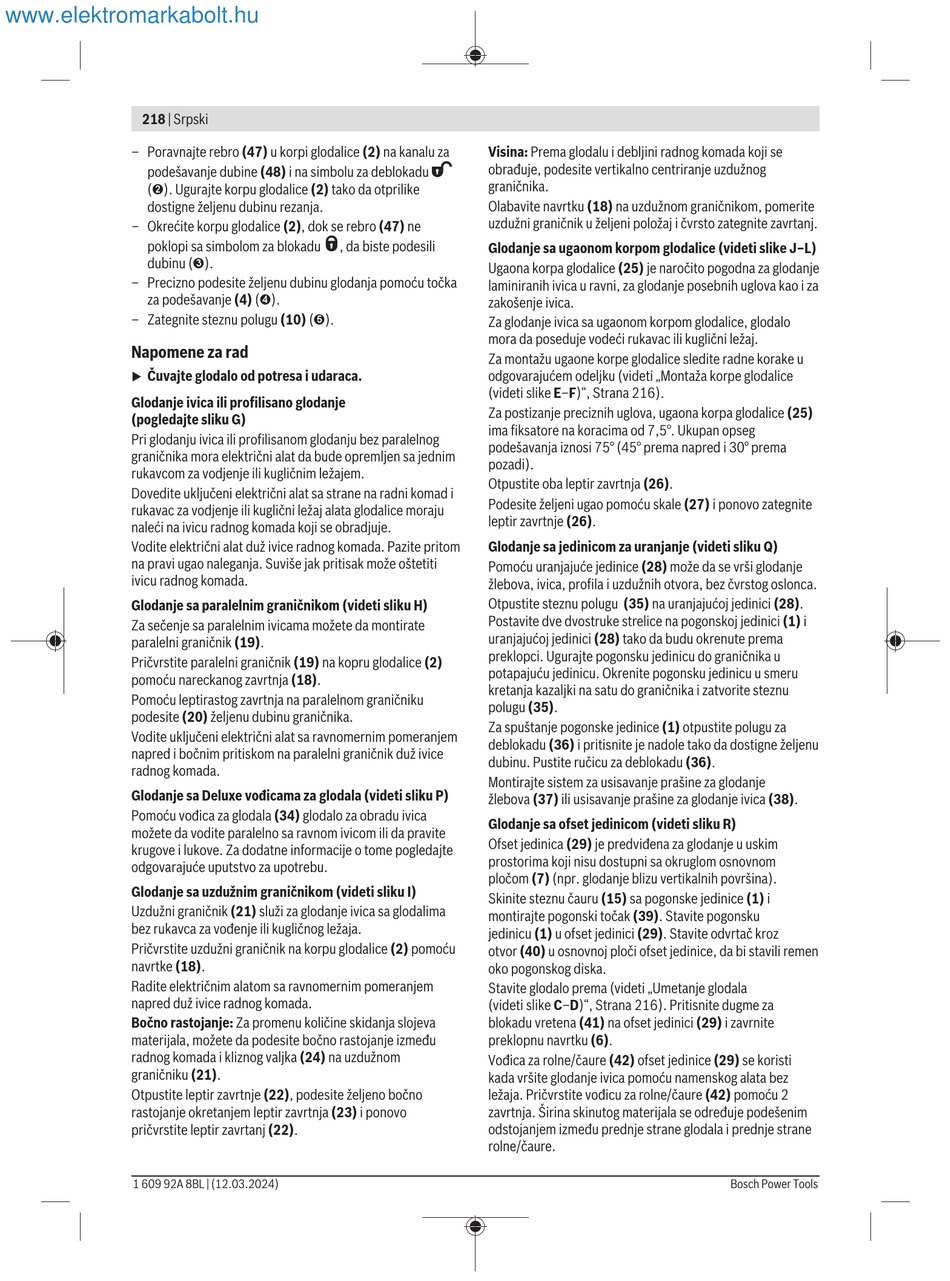

218 | Srpski
– Poravnajte rebro (47) u korpi glodalice (2) na kanalu za
podešavanje dubine (48) i na simbolu za deblokadu
(➋). Ugurajte korpu glodalice (2) tako da otprilike
dostigne željenu dubinu rezanja.
– Okrećite korpu glodalice (2), dok se rebro (47) ne
poklopi sa simbolom za blokadu
dubinu (➌).
– Precizno podesite željenu dubinu glodanja pomoću točka
za podešavanje (4) (➍).
– Zategnite steznu polugu (10) (➎).
Napomene za rad
Čuvajte glodalo od potresa i udaraca.
u
Glodanje ivica ili profilisano glodanje
(pogledajte sliku G)
Pri glodanju ivica ili profilisanom glodanju bez paralelnog
graničnika mora električni alat da bude opremljen sa jednim
rukavcom za vodjenje ili kugličnim ležajem.
Dovedite uključeni električni alat sa strane na radni komad i
rukavac za vodjenje ili kuglični ležaj alata glodalice moraju
naleći na ivicu radnog komada koji se obradjuje.
Vodite električni alat duž ivice radnog komada. Pazite pritom
na pravi ugao naleganja. Suviše jak pritisak može oštetiti
ivicu radnog komada.
Glodanje sa paralelnim graničnikom (videti sliku H)
Za sečenje sa paralelnim ivicama možete da montirate
paralelni graničnik (19).
Pričvrstite paralelni graničnik (19) na kopru glodalice (2)
pomoću nareckanog zavrtnja (18).
Pomoću leptirastog zavrtnja na paralelnom graničniku
podesite (20) željenu dubinu graničnika.
Vodite uključeni električni alat sa ravnomernim pomeranjem
napred i bočnim pritiskom na paralelni graničnik duž ivice
radnog komada.
Glodanje sa Deluxe vođicama za glodala (videti sliku P)
Pomoću vođica za glodala (34) glodalo za obradu ivica
možete da vodite paralelno sa ravnom ivicom ili da pravite
krugove i lukove. Za dodatne informacije o tome pogledajte
odgovarajuće uputstvo za upotrebu.
Glodanje sa uzdužnim graničnikom (videti sliku I)
Uzdužni graničnik (21) služi za glodanje ivica sa glodalima
bez rukavca za vođenje ili kugličnog ležaja.
Pričvrstite uzdužni graničnik na korpu glodalice (2) pomoću
navrtke (18).
Radite električnim alatom sa ravnomernim pomeranjem
napred duž ivice radnog komada.
Bočno rastojanje: Za promenu količine skidanja slojeva
materijala, možete da podesite bočno rastojanje između
radnog komada i kliznog valjka (24) na uzdužnom
graničniku (21).
Otpustite leptir zavrtnje (22), podesite željeno bočno
rastojanje okretanjem leptir zavrtnja (23) i ponovo
pričvrstite leptir zavrtanj (22).
1 609 92A 8BL | (12.03.2024)
Visina: Prema glodalu i debljini radnog komada koji se
obrađuje, podesite vertikalno centriranje uzdužnog
graničnika.
Olabavite navrtku (18) na uzdužnom graničnikom, pomerite
uzdužni graničnik u željeni položaj i čvrsto zategnite zavrtanj.
, da biste podesili
Glodanje sa ugaonom korpom glodalice (videti slike J–L)
Ugaona korpa glodalice (25) je naročito pogodna za glodanje
laminiranih ivica u ravni, za glodanje posebnih uglova kao i za
zakošenje ivica.
Za glodanje ivica sa ugaonom korpom glodalice, glodalo
mora da poseduje vodeći rukavac ili kuglični ležaj.
Za montažu ugaone korpe glodalice sledite radne korake u
odgovarajućem odeljku (videti „Montaža korpe glodalice
(videti slike E–F)", Strana 216).
Za postizanje preciznih uglova, ugaona korpa glodalice (25)
ima fiksatore na koracima od 7,5°. Ukupan opseg
podešavanja iznosi 75° (45° prema napred i 30° prema
pozadi).
Otpustite oba leptir zavrtnja (26).
Podesite željeni ugao pomoću skale (27) i ponovo zategnite
leptir zavrtnje (26).
Glodanje sa jedinicom za uranjanje (videti sliku Q)
Pomoću uranjajuće jedinice (28) može da se vrši glodanje
žlebova, ivica, profila i uzdužnih otvora, bez čvrstog oslonca.
Otpustite steznu polugu (35) na uranjajućoj jedinici (28).
Postavite dve dvostruke strelice na pogonskoj jedinici (1) i
uranjajućoj jedinici (28) tako da budu okrenute prema
preklopci. Ugurajte pogonsku jedinicu do graničnika u
potapajuću jedinicu. Okrenite pogonsku jedinicu u smeru
kretanja kazaljki na satu do graničnika i zatvorite steznu
polugu (35).
Za spuštanje pogonske jedinice (1) otpustite polugu za
deblokadu (36) i pritisnite je nadole tako da dostigne željenu
dubinu. Pustite ručicu za deblokadu (36).
Montirajte sistem za usisavanje prašine za glodanje
žlebova (37) ili usisavanje prašine za glodanje ivica (38).
Glodanje sa ofset jedinicom (videti sliku R)
Ofset jedinica (29) je predviđena za glodanje u uskim
prostorima koji nisu dostupni sa okruglom osnovnom
pločom (7) (npr. glodanje blizu vertikalnih površina).
Skinite steznu čauru (15) sa pogonske jedinice (1) i
montirajte pogonski točak (39). Stavite pogonsku
jedinicu (1) u ofset jedinici (29). Stavite odvrtač kroz
otvor (40) u osnovnoj ploči ofset jedinice, da bi stavili remen
oko pogonskog diska.
Stavite glodalo prema (videti „Umetanje glodala
(videti slike C–D)", Strana 216). Pritisnite dugme za
blokadu vretena (41) na ofset jedinici (29) i zavrnite
preklopnu navrtku (6).
Vođica za rolne/čaure (42) ofset jedinice (29) se koristi
kada vršite glodanje ivica pomoću namenskog alata bez
ležaja. Pričvrstite vođicu za rolne/čaure (42) pomoću 2
zavrtnja. Širina skinutog materijala se određuje podešenim
odstojanjem između prednje strane glodala i prednje strane
rolne/čaure.
