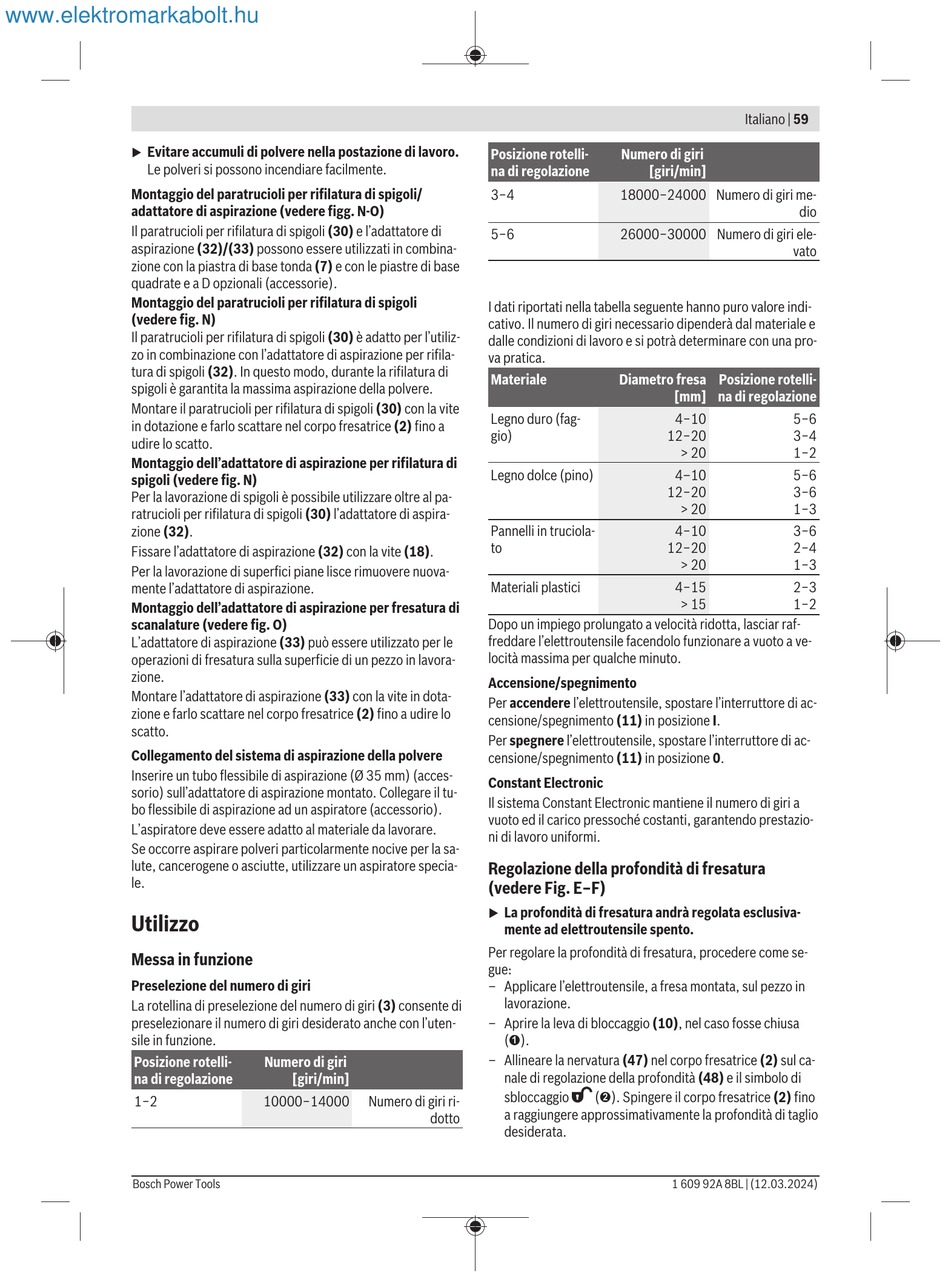

Evitare accumuli di polvere nella postazione di lavoro.
u
Le polveri si possono incendiare facilmente.
Montaggio del paratrucioli per rifilatura di spigoli/
adattatore di aspirazione (vedere figg. N-O)
Il paratrucioli per rifilatura di spigoli (30) e l'adattatore di
aspirazione (32)/(33) possono essere utilizzati in combina-
zione con la piastra di base tonda (7) e con le piastre di base
quadrate e a D opzionali (accessorie).
Montaggio del paratrucioli per rifilatura di spigoli
(vedere fig. N)
Il paratrucioli per rifilatura di spigoli (30) è adatto per l'utiliz-
zo in combinazione con l'adattatore di aspirazione per rifila-
tura di spigoli (32). In questo modo, durante la rifilatura di
spigoli è garantita la massima aspirazione della polvere.
Montare il paratrucioli per rifilatura di spigoli (30) con la vite
in dotazione e farlo scattare nel corpo fresatrice (2) fino a
udire lo scatto.
Montaggio dell'adattatore di aspirazione per rifilatura di
spigoli (vedere fig. N)
Per la lavorazione di spigoli è possibile utilizzare oltre al pa-
ratrucioli per rifilatura di spigoli (30) l'adattatore di aspira-
zione (32).
Fissare l'adattatore di aspirazione (32) con la vite (18).
Per la lavorazione di superfici piane lisce rimuovere nuova-
mente l'adattatore di aspirazione.
Montaggio dell'adattatore di aspirazione per fresatura di
scanalature (vedere fig. O)
L'adattatore di aspirazione (33) può essere utilizzato per le
operazioni di fresatura sulla superficie di un pezzo in lavora-
zione.
Montare l'adattatore di aspirazione (33) con la vite in dota-
zione e farlo scattare nel corpo fresatrice (2) fino a udire lo
scatto.
Collegamento del sistema di aspirazione della polvere
Inserire un tubo flessibile di aspirazione (Ø 35 mm) (acces-
sorio) sull'adattatore di aspirazione montato. Collegare il tu-
bo flessibile di aspirazione ad un aspiratore (accessorio).
L'aspiratore deve essere adatto al materiale da lavorare.
Se occorre aspirare polveri particolarmente nocive per la sa-
lute, cancerogene o asciutte, utilizzare un aspiratore specia-
le.
Utilizzo
Messa in funzione
Preselezione del numero di giri
La rotellina di preselezione del numero di giri (3) consente di
preselezionare il numero di giri desiderato anche con l'uten-
sile in funzione.
Posizione rotelli-
na di regolazione
1−2
Bosch Power Tools
Numero di giri
[giri/min]
10000−14000 Numero di giri ri-
dotto
Posizione rotelli- Numero di giri
na di regolazione [giri/min]
3−4 18000−24000 Numero di giri me-
5−6 26000−30000 Numero di giri ele-
I dati riportati nella tabella seguente hanno puro valore indi-
cativo. Il numero di giri necessario dipenderà dal materiale e
dalle condizioni di lavoro e si potrà determinare con una pro-
va pratica.
Materiale Diametro fresa
Legno duro (fag-
gio) 12−20
Legno dolce (pino)
12−20
Pannelli in truciola-
to 12−20
Materiali plastici
Dopo un impiego prolungato a velocità ridotta, lasciar raf-
freddare l'elettroutensile facendolo funzionare a vuoto a ve-
locità massima per qualche minuto.
Accensione/spegnimento
Per accendere l'elettroutensile, spostare l'interruttore di ac-
censione/spegnimento (11) in posizione I.
Per spegnere l'elettroutensile, spostare l'interruttore di ac-
censione/spegnimento (11) in posizione 0.
Constant Electronic
Il sistema Constant Electronic mantiene il numero di giri a
vuoto ed il carico pressoché costanti, garantendo prestazio-
ni di lavoro uniformi.
Regolazione della profondità di fresatura
(vedere Fig. E–F)
La profondità di fresatura andrà regolata esclusiva-
u
mente ad elettroutensile spento.
Per regolare la profondità di fresatura, procedere come se-
gue:
– Applicare l'elettroutensile, a fresa montata, sul pezzo in
lavorazione.
– Aprire la leva di bloccaggio (10), nel caso fosse chiusa
(➊).
– Allineare la nervatura (47) nel corpo fresatrice (2) sul ca-
nale di regolazione della profondità (48) e il simbolo di
sbloccaggio (➋). Spingere il corpo fresatrice (2) fino
a raggiungere approssimativamente la profondità di taglio
desiderata.
Italiano | 59
dio
vato
Posizione rotelli-
[mm] na di regolazione
4−10 5−6
3−4
> 20 1−2
4–10 5−6
3−6
> 20 1−3
4−10 3−6
2−4
> 20 1−3
4−15 2−3
> 15 1−2
