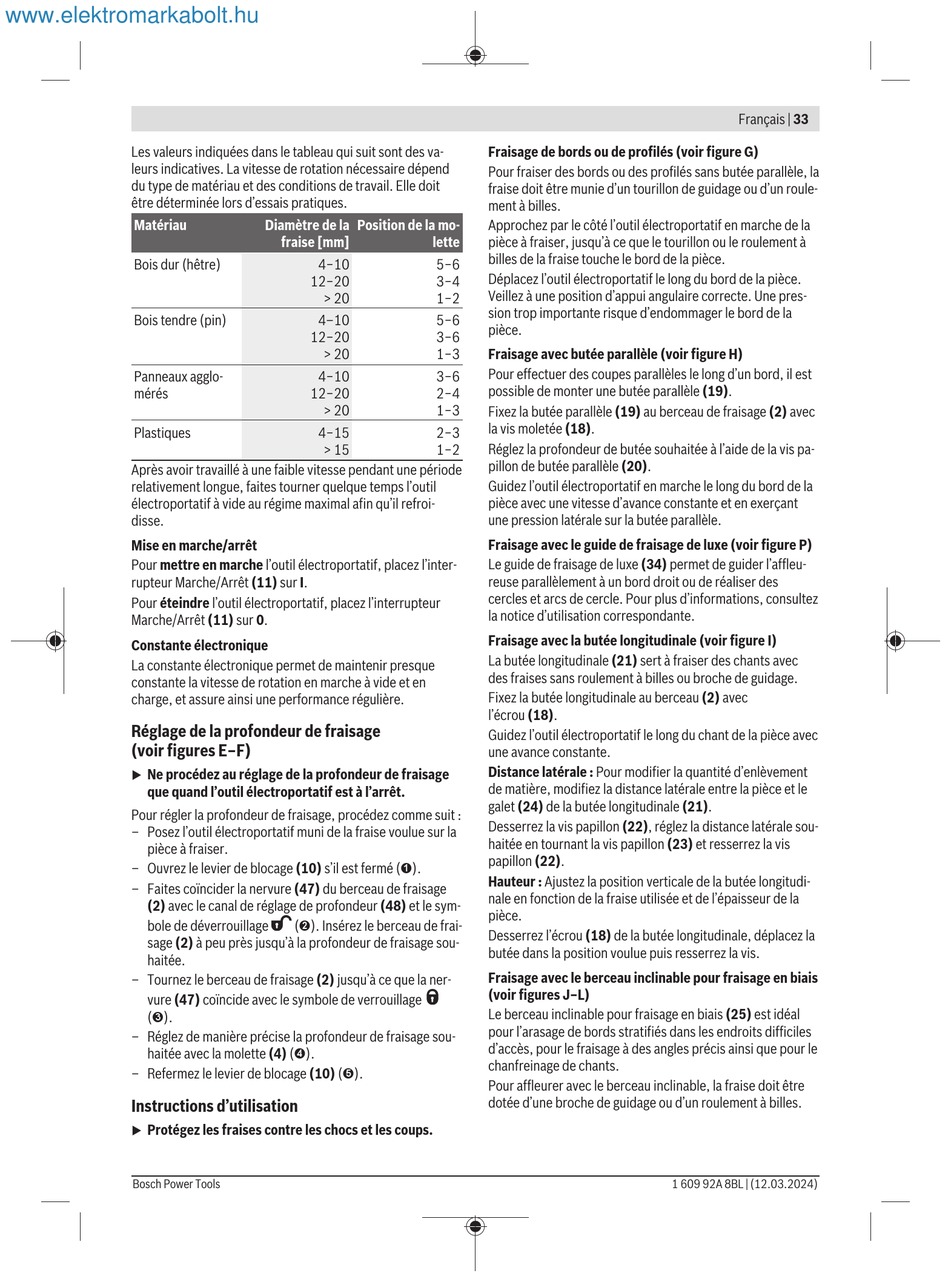

Les valeurs indiquées dans le tableau qui suit sont des va-
leurs indicatives. La vitesse de rotation nécessaire dépend
du type de matériau et des conditions de travail. Elle doit
être déterminée lors d'essais pratiques.
Matériau
Bois dur (hêtre)
Bois tendre (pin)
Panneaux agglo-
mérés
Plastiques
Après avoir travaillé à une faible vitesse pendant une période
relativement longue, faites tourner quelque temps l'outil
électroportatif à vide au régime maximal afin qu'il refroi-
disse.
Mise en marche/arrêt
Pour mettre en marche l'outil électroportatif, placez l'inter-
rupteur Marche/Arrêt (11) sur I.
Pour éteindre l'outil électroportatif, placez l'interrupteur
Marche/Arrêt (11) sur 0.
Constante électronique
La constante électronique permet de maintenir presque
constante la vitesse de rotation en marche à vide et en
charge, et assure ainsi une performance régulière.
Réglage de la profondeur de fraisage
(voir figures E–F)
Ne procédez au réglage de la profondeur de fraisage
u
que quand l'outil électroportatif est à l'arrêt.
Pour régler la profondeur de fraisage, procédez comme suit :
– Posez l'outil électroportatif muni de la fraise voulue sur la
pièce à fraiser.
– Ouvrez le levier de blocage (10) s'il est fermé (➊).
– Faites coïncider la nervure (47) du berceau de fraisage
(2) avec le canal de réglage de profondeur (48) et le sym-
bole de déverrouillage
sage (2) à peu près jusqu'à la profondeur de fraisage sou-
haitée.
– Tournez le berceau de fraisage (2) jusqu'à ce que la ner-
vure (47) coïncide avec le symbole de verrouillage
(➌).
– Réglez de manière précise la profondeur de fraisage sou-
haitée avec la molette (4) (➍).
– Refermez le levier de blocage (10) (➎).
Instructions d'utilisation
Protégez les fraises contre les chocs et les coups.
u
Bosch Power Tools
Diamètre de la
Position de la mo-
fraise [mm]
lette
4−10
5−6
12−20
3−4
> 20
1−2
4–10
5−6
12−20
3−6
> 20
1−3
4−10
3−6
12−20
2−4
> 20
1−3
4−15
2−3
> 15
1−2
(➋). Insérez le berceau de frai-
Fraisage de bords ou de profilés (voir figure G)
Pour fraiser des bords ou des profilés sans butée parallèle, la
fraise doit être munie d'un tourillon de guidage ou d'un roule-
ment à billes.
Approchez par le côté l'outil électroportatif en marche de la
pièce à fraiser, jusqu'à ce que le tourillon ou le roulement à
billes de la fraise touche le bord de la pièce.
Déplacez l'outil électroportatif le long du bord de la pièce.
Veillez à une position d'appui angulaire correcte. Une pres-
sion trop importante risque d'endommager le bord de la
pièce.
Fraisage avec butée parallèle (voir figure H)
Pour effectuer des coupes parallèles le long d'un bord, il est
possible de monter une butée parallèle (19).
Fixez la butée parallèle (19) au berceau de fraisage (2) avec
la vis moletée (18).
Réglez la profondeur de butée souhaitée à l'aide de la vis pa-
pillon de butée parallèle (20).
Guidez l'outil électroportatif en marche le long du bord de la
pièce avec une vitesse d'avance constante et en exerçant
une pression latérale sur la butée parallèle.
Fraisage avec le guide de fraisage de luxe (voir figure P)
Le guide de fraisage de luxe (34) permet de guider l'affleu-
reuse parallèlement à un bord droit ou de réaliser des
cercles et arcs de cercle. Pour plus d'informations, consultez
la notice d'utilisation correspondante.
Fraisage avec la butée longitudinale (voir figure I)
La butée longitudinale (21) sert à fraiser des chants avec
des fraises sans roulement à billes ou broche de guidage.
Fixez la butée longitudinale au berceau (2) avec
l'écrou (18).
Guidez l'outil électroportatif le long du chant de la pièce avec
une avance constante.
Distance latérale : Pour modifier la quantité d'enlèvement
de matière, modifiez la distance latérale entre la pièce et le
galet (24) de la butée longitudinale (21).
Desserrez la vis papillon (22), réglez la distance latérale sou-
haitée en tournant la vis papillon (23) et resserrez la vis
papillon (22).
Hauteur : Ajustez la position verticale de la butée longitudi-
nale en fonction de la fraise utilisée et de l'épaisseur de la
pièce.
Desserrez l'écrou (18) de la butée longitudinale, déplacez la
butée dans la position voulue puis resserrez la vis.
Fraisage avec le berceau inclinable pour fraisage en biais
(voir figures J–L)
Le berceau inclinable pour fraisage en biais (25) est idéal
pour l'arasage de bords stratifiés dans les endroits difficiles
d'accès, pour le fraisage à des angles précis ainsi que pour le
chanfreinage de chants.
Pour affleurer avec le berceau inclinable, la fraise doit être
dotée d'une broche de guidage ou d'un roulement à billes.
Français | 33
1 609 92A 8BL | (12.03.2024)
