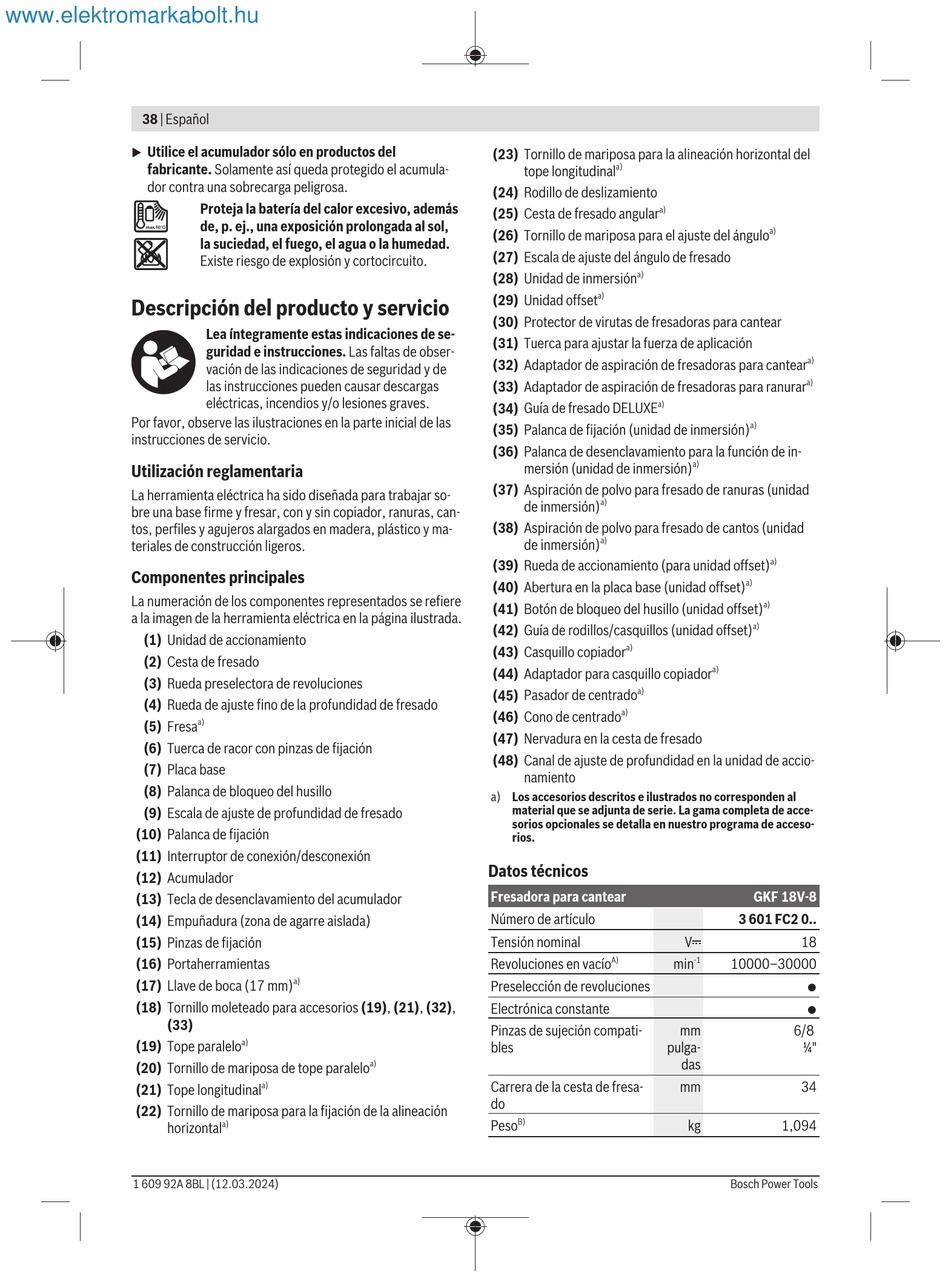

38 | Español
Utilice el acumulador sólo en productos del
u
fabricante. Solamente así queda protegido el acumula-
dor contra una sobrecarga peligrosa.
Descripción del producto y servicio
Por favor, observe las ilustraciones en la parte inicial de las
instrucciones de servicio.
Utilización reglamentaria
La herramienta eléctrica ha sido diseñada para trabajar so-
bre una base firme y fresar, con y sin copiador, ranuras, can-
tos, perfiles y agujeros alargados en madera, plástico y ma-
teriales de construcción ligeros.
Componentes principales
La numeración de los componentes representados se refiere
a la imagen de la herramienta eléctrica en la página ilustrada.
(1) Unidad de accionamiento
(2) Cesta de fresado
(3) Rueda preselectora de revoluciones
(4) Rueda de ajuste fino de la profundidad de fresado
(5) Fresa
(6) Tuerca de racor con pinzas de fijación
(7) Placa base
(8) Palanca de bloqueo del husillo
(9) Escala de ajuste de profundidad de fresado
(10) Palanca de fijación
(11) Interruptor de conexión/desconexión
(12) Acumulador
(13) Tecla de desenclavamiento del acumulador
(14) Empuñadura (zona de agarre aislada)
(15) Pinzas de fijación
(16) Portaherramientas
(17) Llave de boca (17 mm)
(18) Tornillo moleteado para accesorios (19), (21), (32),
(33)
(19) Tope paralelo
(20) Tornillo de mariposa de tope paralelo
(21) Tope longitudinal
(22) Tornillo de mariposa para la fijación de la alineación
horizontal
1 609 92A 8BL | (12.03.2024)
Proteja la batería del calor excesivo, además
de, p. ej., una exposición prolongada al sol,
la suciedad, el fuego, el agua o la humedad.
Existe riesgo de explosión y cortocircuito.
Lea íntegramente estas indicaciones de se-
guridad e instrucciones. Las faltas de obser-
vación de las indicaciones de seguridad y de
las instrucciones pueden causar descargas
eléctricas, incendios y/o lesiones graves.
a)
a)
a)
a)
a)
a)
(23) Tornillo de mariposa para la alineación horizontal del
tope longitudinal a)
(24) Rodillo de deslizamiento
(25) Cesta de fresado angular
a)
(26) Tornillo de mariposa para el ajuste del ángulo
(27) Escala de ajuste del ángulo de fresado
(28) Unidad de inmersión a)
(29) Unidad offset a)
(30) Protector de virutas de fresadoras para cantear
(31) Tuerca para ajustar la fuerza de aplicación
(32) Adaptador de aspiración de fresadoras para cantear
(33) Adaptador de aspiración de fresadoras para ranurar
(34) Guía de fresado DELUXE a)
(35) Palanca de fijación (unidad de inmersión)
(36) Palanca de desenclavamiento para la función de in-
mersión (unidad de inmersión)
(37) Aspiración de polvo para fresado de ranuras (unidad
de inmersión) a)
(38) Aspiración de polvo para fresado de cantos (unidad
de inmersión) a)
(39) Rueda de accionamiento (para unidad offset)
(40) Abertura en la placa base (unidad offset)
(41) Botón de bloqueo del husillo (unidad offset)
(42) Guía de rodillos/casquillos (unidad offset)
(43) Casquillo copiador
a)
(44) Adaptador para casquillo copiador
(45) Pasador de centrado a)
(46) Cono de centrado a)
(47) Nervadura en la cesta de fresado
(48) Canal de ajuste de profundidad en la unidad de accio-
namiento
a) Los accesorios descritos e ilustrados no corresponden al
material que se adjunta de serie. La gama completa de acce-
sorios opcionales se detalla en nuestro programa de acceso-
rios.
Datos técnicos
Fresadora para cantear
Número de artículo
Tensión nominal
Revoluciones en vacío
A)
Preselección de revoluciones
Electrónica constante
Pinzas de sujeción compati-
bles pulga-
Carrera de la cesta de fresa-
do
Peso B)
a)
a)
a)
a)
a)
a)
a)
a)
a)
a)
GKF 18V-8
3 601 FC2 0..
V 18
min 10000–30000
-1
●
●
mm 6/8
¼"
das
mm 34
kg 1,094
