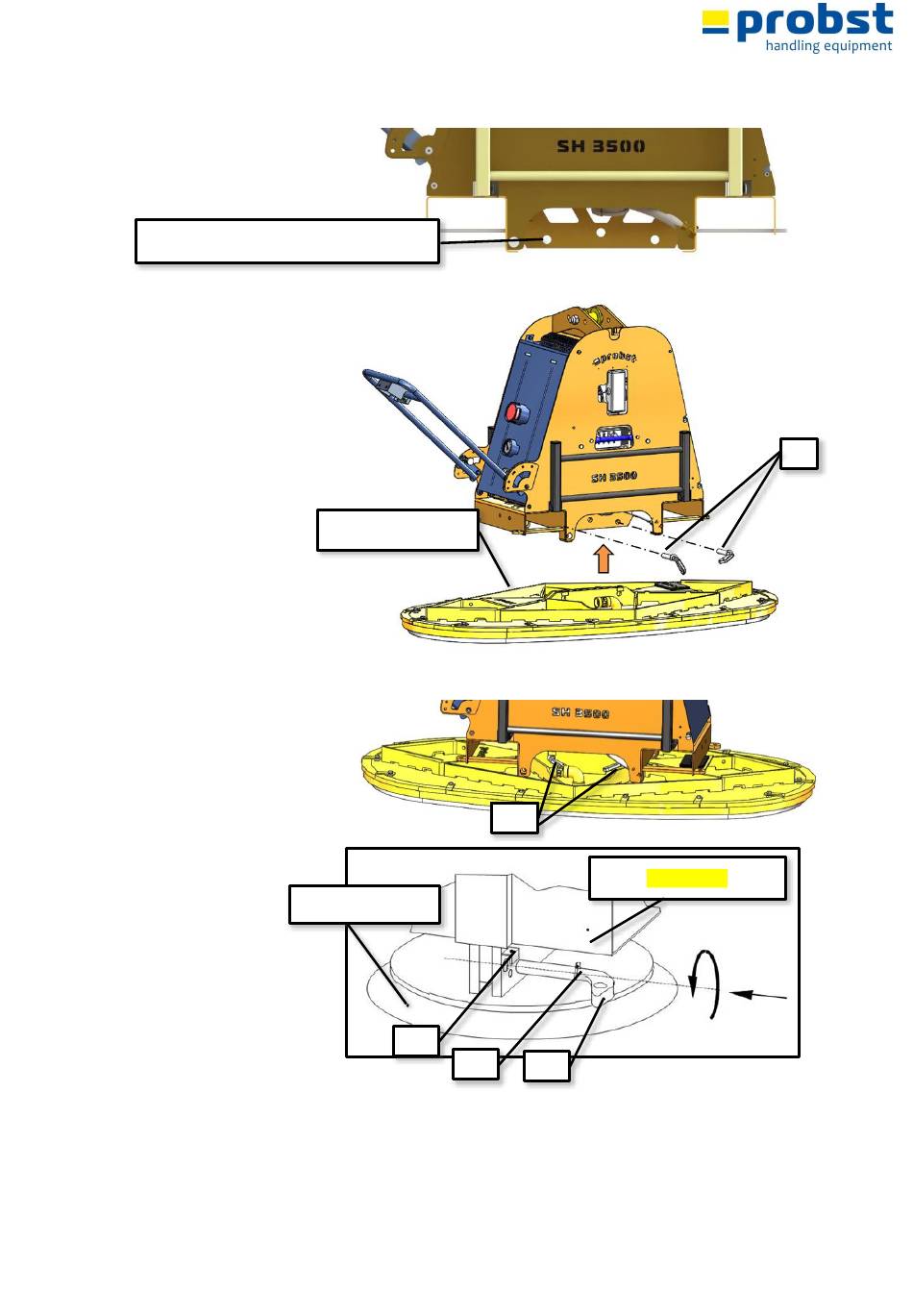

Hebegerät ca. 50 cm anheben.
Befestigungslöcher Saugplatte
Saugplatte ins Hebegerät
einsetzen.
Beide Steckbolzen (32) in
Befestigungslöcher stecken.
Steckbolzen (32) nach unten
drehen, bis die Auskragung
32
(33) sicher unter dem
Haltewinkel (34) steht.
Saugplatte
Prüfen, ob die Steckbolzen fest sitzen. Sie dürfen sich nicht ohne Drehung herausziehen lassen.
32
SH-3500-B
Saugplatte
34
33
32
Vakuumschlauch an die Saugplatte anschließen und mit eingebauter Schraubabdichtung kontern.
Vor Arbeitsantritt Sicherheitseinrichtungen prüfen (siehe Kap. 9.7).
