TECHNICKÉ INFORMACE

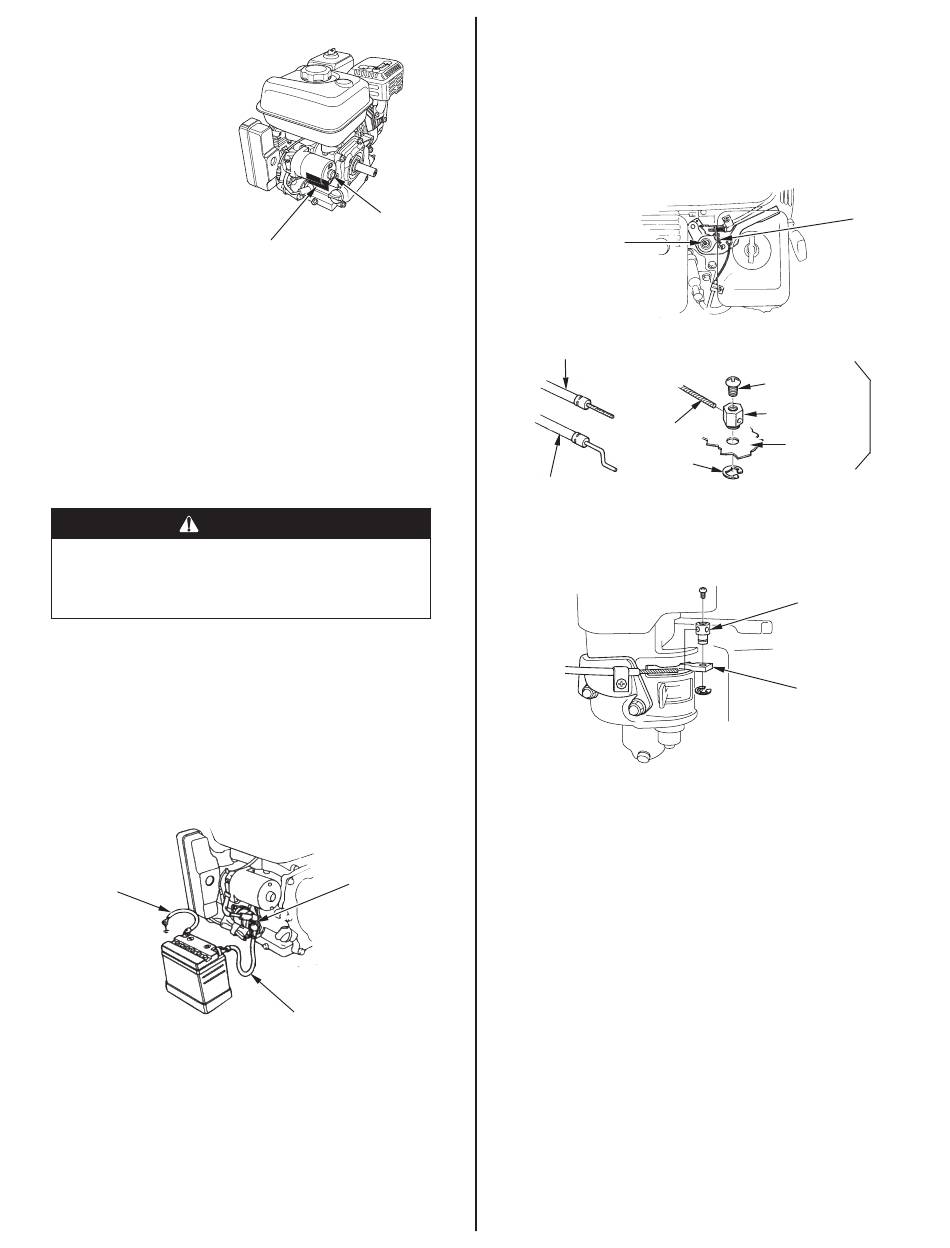

Umístění sériového čísla
Do níže uvedené kolonky zapište
výrobní číslo, typ a datum
zakoupení motoru. Budete jej
potřebovat při objednávání dílů
a zjišťování technických nebo
záručních informací.
Sériové číslo motoru: __ __ __ __ - __ __ __ __ __ __ __
Typ motoru: ___ ___ ___ ___
Datum zakoupení: ______ / ______ / ______
Připojení baterie pro elektrický startér (u vybraných typů)
Používejte 12 V baterii s kapacitou alespoň 18 Ah.
Dbejte, aby při zapojování nedošlo k záměně pólů baterie; došlo by ke
zkratu systému dobíjení. Připojte vždy napřed kabel ke kladnému (+) pólu
baterie, až poté k pólu zápornému (-). Předejdete tak při utahování svorky
kladného (+) pólu možnosti zkratu dotykem nástroje s uzemněnou částí.
Pokud nedodržíte správný postup, může baterie explodovat a
způsobit vážné zranění osobám v okolí.
Držte baterii mimo dosah zdrojů jisker, otevřeného ohně a
žhavých materiálů.
VÝSTRAHA: Póly, koncovky a související příslušenství baterií mohou
obsahovat olovo a sloučeniny olova. Po manipulaci s nimi si umyjte ruce.
1. Připojte kabel kladného (+) pólu k vývodu elektromagnetu startéru.
2. Připojte kabel záporného (-) pólu k upevňovacímu šroubu motoru, šroubu
rámu nebo k jinému dobrému zdroji ukostření motoru.
3. Připojte kabel kladného (+) pólu k vývodu kladného (+) pólu baterie.
4. Připojte kabel záporného (-) pólu k vývodu záporného (-) pólu baterie.
5. Namažte vývody a konce kabelů vazelínou.
ZÁPORNÝ (–)
KABEL BATERIE
16
ELEKTRICKÝ
STARTÉR (u
vybraných typů)
UMÍSTĚNÍ VÝROBNÍHO ČÍSLA A
OZNAČENÍ TYPU MOTORU
VÝSTRAHA
ELEKTROMAGNET
STARTÉRU
KABEL KE KLADNÉMU (+) PÓLU BATERIE
Mechanismus dálkového ovládání
Páčky ovládání plynu a sytiče jsou opatřeny otvory pro připojení ovládání
lankem. Následující obrázky znázorňují příklady montáže pevného táhla a
ohebného opláštěného lanka. Pokud použijete ohebného lanka, musí být
doplněno vratnou pružinou, jak je zřejmé z vyobrazení.
Použijete-li ovládání táhlem nebo lankem, povolte přítlačnou matici škrticí
klapky.
OVLÁDÁNÍ LANKEM NEBO TÁHLEM
PŘÍTLAČNÁ MATICE
PLYNOVÉ PÁČKY
Upevnění jádra s
pružným lankem
LANKO
Upevnění jádra s
pevným lankem
OVLÁDÁNÍ SYTIČE
ČESKY
VRUT 4 mm
ÚCHYT LANKA
ŠKRTICÍ
KLAPKA
5 mm
PÁKA
POJISTNÝ
KROUŽEK
ÚCHYT LANKA
PÁČKA SYTIČE
VRATNÁ
PRUŽINA
DOPLŇKOVÉ
DÍLY
