6.5 Použití traverzy se 2 (3) přísavnými deskami

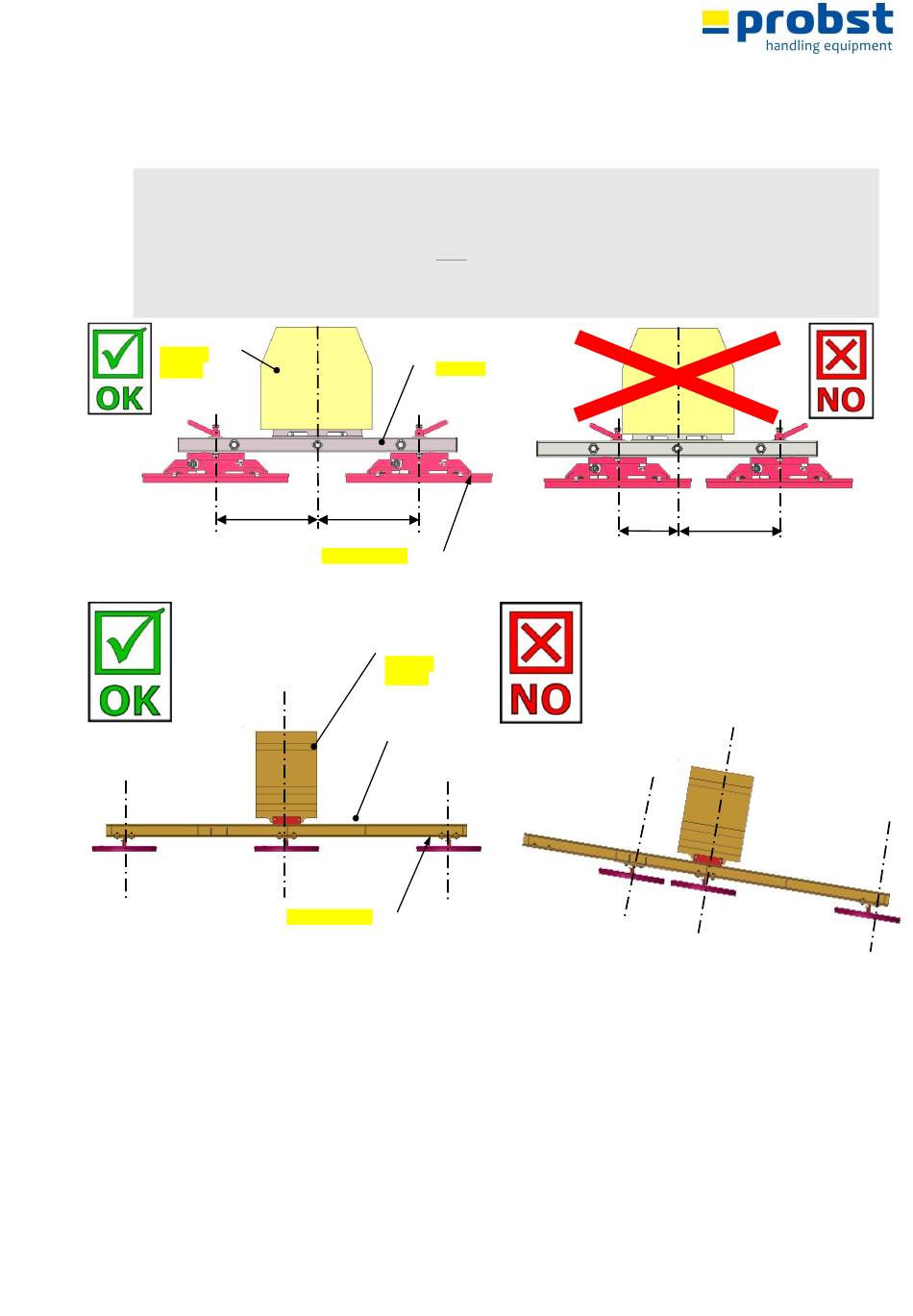

Při použití traverzy se 2 přísavnými deskami se smí používat jen přísavné desky stejné konstrukce
!
(nosnost, rozměry a tvar)!
Přísavné desky musí mít vždy stejnou vzdálenost (A) ke svislé středové ose traverzy (voz obrázek 1).
Nerovnoměrné umístění přísavných desek není dovoleno (viz obrázek 2)!
Musí se dbát na to, aby zvedané břemeno (kamenná deska) bylo zavěšeno vždy vodorovně.
U speciálních nosníků, kde jsou schváleny 3 sací desky, musí být umístěny stejným způsobem (viz obr. 3).
