Specifikace seřízení motoru GX120/160/200
POLOŽKA SPECIFIKACE
Vzdálenost elektrod 0,7–0,8 mm
zapalovací svíčky
Volnoběžné otáčky
1,400
Vůle ventilu GX120 VNITŘNÍ: 0,15 ± 0,02 mm
(za studena) GX200 VNĚJŠÍ: 0,20 ± 0,02 mm
GX160 VNITŘNÍ: 0,08 ± 0,02 mm
VNĚJŠÍ: 0,10 ± 0,02 mm
Další údaje
Stručný přehled
Palivo Bezolovnatý benzín (viz str. 8)
USA Benzín s oktanovým číslem dle standardu
PON 86 nebo vyšším
Mimo Benzín s oktanovým číslem dle standardu
USA RON 91 nebo vyšším v USA.
Benzín s oktanovým číslem dle standardu
PON 86 nebo vyšším
Motorový olej Univerzální, SAE 10W-30, API SJ nebo vyšší. Viz strana 8
Olej redukční Stejný jako motorový olej (u vybraných typů).
skříně
Zapalovací BPR6ES (NGK)
svíčka W20EPR-U (DENSO)
Údržba Před každým použitím:
• Z kontrolujte hladinu motorového oleje. Viz strana 9
• Z kontrolujte olej redukční skříně (u vybraných typů)
Viz strana 9 – 10.
• Z kontrolujte vzduchový filtr Viz strana 10
Po prvních 20 hodinách:
• V yměňte motorový olej Viz strana 9
• V yměňte olej redukční skříně (u vybraných typů)
Viz strana 10
Dále:
Viz harmonogram údržby na str. 7
ÚDRŽBA
Viz strana: 12
Viz strana: 13
150 ot/min
Seřízení provede
odborný servis Honda
Jiná seřízení nejsou potřebná.

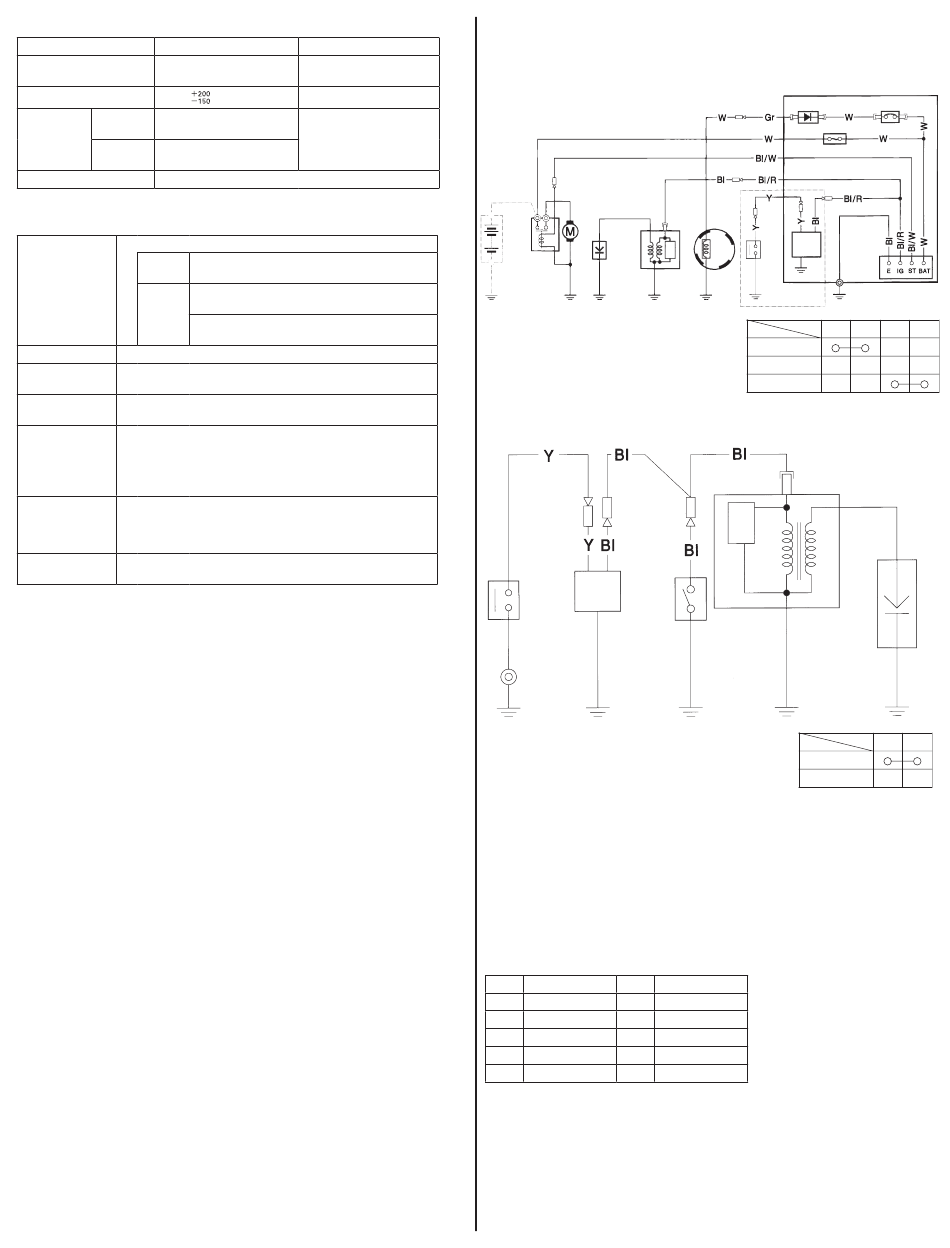

Schémata zapojení
Typy se systémem Oil Alert, s elektrickým startérem
(12)
(13)
(11)
(14)
Typy se systémem Oil Alert, bez elektrického startéru
(6)
(8)
(1) ŘÍDICÍ SKŘÍŇ
(2) USMĚRŇOVAČ
(3) POJISTKA
(4) JISTIČ OBVODŮ
(5) SPÍNAČ MOTORU
(6) JEDNOTKA OIL ALERT
(7) Typ s jednotkou Oil Alert
Bl Černá Br
Y Žlutá O
Bu Modrá Lb
G Zelená Lg
R Červená P
W Bílá Gr
ČESKY
(2)
(3)
(8)
(6)
(10)
(9)
(7)
IG
OFF
ON
START
(10)
(5)
OFF
ON
(8) SPÍNAČ HLADINY OLEJE
(9) CÍVKA DOBÍJENÍ
(10) CÍVKA ZAPALOVÁNÍ
(11) ZAPALOVACÍ SVÍČKA
(12) ELEKTROMOTOR
STARTÉRU
(13) ELEKTROMAGNET
STARTÉRU
(14) BATERIE (12 V)
Hnědá
Oranžová
Světle modrá
Světle zelená
Růžová
Šedá
(1)
(4)
(5)
E BAT ST
(11)
IG E
