Čištění
Typy s dvěma filtračními vložkami
1. Odšroubujte křídlovou matici
z krytu čističe vzduchu a
sundejte kryt.
2. Odšroubujte křídlovou matici
ze vzduchového filtru a
vytáhněte filtr.
3. Uvolněte pěnovou vložku
filtru z papírové vložky
filtru.
4. Obě filtrační vložky
prohlédněte a jsou-li
poškozené, vyměňte je.
Papírovou filtrační vložku
měňte pravidelně podle
harmonogramu údržby
(viz strana 7).

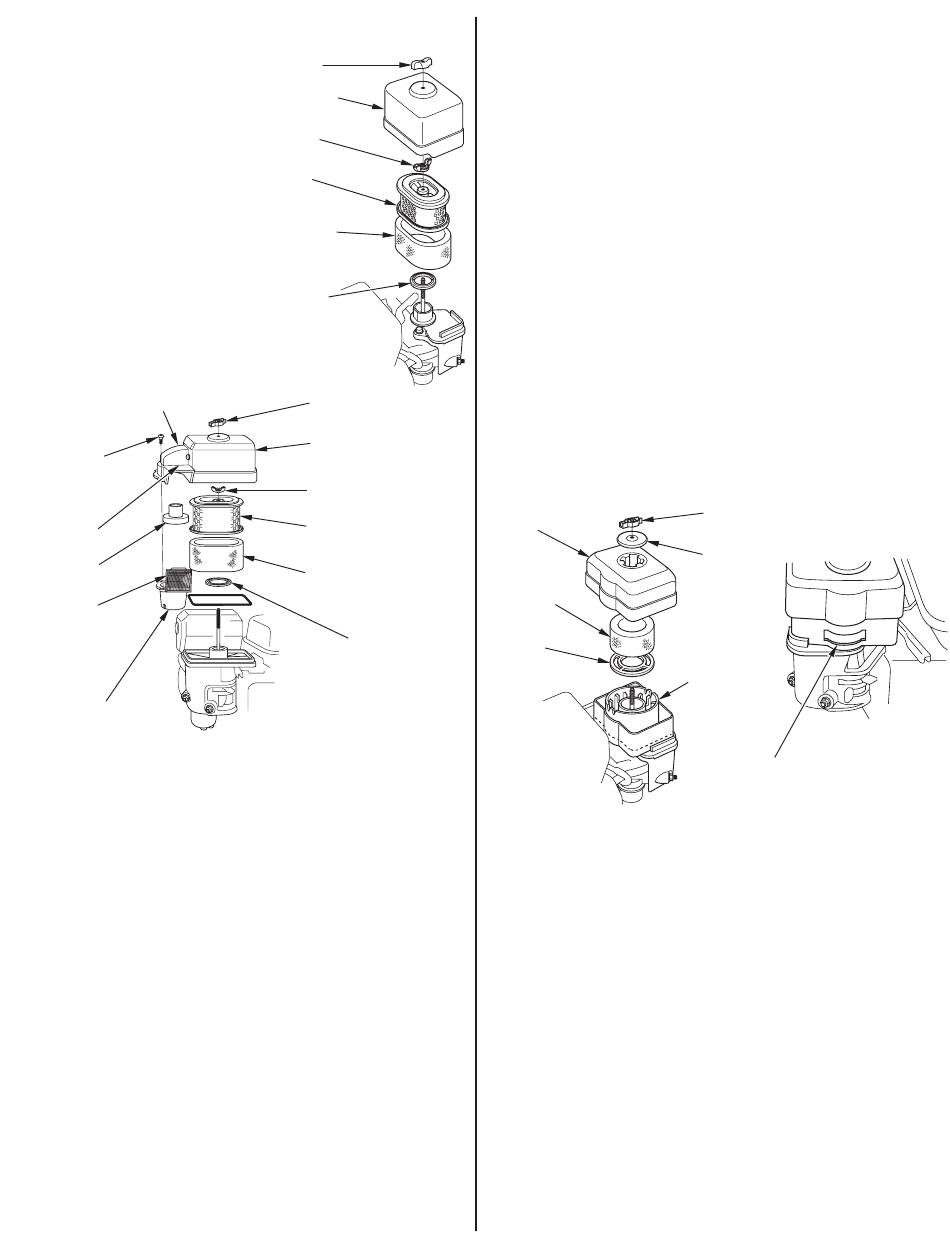

CYKLÓNOVÝ TYP SE DVĚMA FILTRAČNÍMI VLOŽKAMI
PŘEDSAZENÝ ČISTIČ
VRUT S
KÓNICKOU
HLAVOU (3)
DRÁŽKA
NAVÁDĚČ
VZDUCHU
VÝČNĚLEK
CYCLONOVÉ TĚLESO
5. Budou-li filtrační vložky znovu použity, vyčistěte je.
Papírová filtrační vložka: Papírovou vložkou silně několikrát zaklepejte
o pevnou plochu, aby došlo k odstranění nečistot, nebo ji profoukněte
stlačeným vzduchem [tlak nesmí přesáhnout 207 kPa (2,1 kgf/cm²)] skrz
papírovou filtrační vložku zevnitř. Nečistěte kartáčem, nečistoty by se tím
dostaly do vláken.
Pěnová vložka filtru: Properte ji teplou mýdlovou vodou, opláchněte a
nechte řádně uschnout. Nebo ji očistěte nehořlavým rozpouštědlem a
nechte uschnout. Filtrační vložku namočte do čistého motorového oleje a
vyždímejte přebytečný olej. Pokud v pěnové hmotě zůstane příliš mnoho
oleje, bude motor po nastartování kouřit.
6. POUZE CYKLÓNOVÝ TYP: Vyšroubujte tři vruty s kónickou hlavou
z krytky předsazeného čističe a vytáhněte cyklónové těleso se
naváděčem vzduchu. Součásti umyjte vodou, řádně je osušte a znovu
sestavte.
Naváděč vzduchu musí být nainstalován podle obrázku.
Nasaďte kryt výčnělkem nasávání vzduchu do drážky v krytce
předsazeného čističe.
STANDARDNÍ TYP SE DVĚMA
FILTRAČNÍMI VLOŽKAMI
KŘÍDLOVÁ
MATICE
KRYT ČISTIČE
VZDUCHU
KŘÍDLOVÁ
MATICE
PAPÍROVÁ
FILTRAČNÍ
VLOŽKA
PĚNOVÁ
FILTRAČNÍ
VLOŽKA
TĚSNĚNÍ
KŘÍDLOVÁ MATICE
KRYT ČISTIČE VZDUCHU
KŘÍDLOVÁ MATICE
PAPÍROVÁ FILTRAČNÍ
VLOŽKA
PĚNOVÁ FILTRAČNÍ VLOŽKA
TĚSNĚNÍ
7. Vlhkou utěrkou setřete nečistoty z vnitřku pouzdra čističe vzduchu a z
krytu čističe vzduchu. Dbejte, aby se nečistoty nedostaly do vzduchového
potrubí, které vede do karburátoru.
8. Nasaďte pěnovou filtrační vložku nad papírovou a sestavte vzduchový
filtr. Pod vzduchovým filtrem musí být těsnění. Pevně utáhněte křídlovou
matici vzduchového filtru.
9. Nasaďte kryt čističe vzduchu a pevně utáhněte křídlovou matici.
Filtr s olejovou lázní
1. Odšroubujte křídlovou matici a demontujte víko a kryt předsazeného
čističe vzduchu.
2. Vytáhněte z krytu filtrační vložku. Umyjte kryt a filtrační vložku teplou
mýdlovou vodou, opláchněte a nechte řádně oschnout. Nebo ji očistěte
nehořlavým rozpouštědlem a nechte uschnout.
3. Filtrační vložku namočte do čistého motorového oleje a vyždímejte
přebytečný olej. Pokud v pěnové filtrační vložce zůstane příliš mnoho
oleje, bude motor kouřit.
4. Odstraňte použitý olej ze schránky vzduchového filtru, nehořlavým
rozpouštědlem umyjte usazené nečistoty a nechte schránku uschnout.
5. Stejným olejem, který je doporučen pro motor (viz strana 8) doplňte
schránku vzduchového filtru po značku hladiny oleje OIL LEVEL (hladina
oleje).
Objem oleje: 60 cm
3
6. Nainstalujte čistič vzduchu a pevně utáhněte křídlovou matici.
KRYT ČISTIČE
VZDUCHU
VZDUCHOVÁ
FILTRAČNÍ
VLOŽKA
MŘÍŽKA
ČESKY
KŘÍDLOVÁ MATICE
VÍČKO
POUZDRO ČISTIČE
VZDUCHU
HLADINA OLEJE
