6 | Uvedení do provozu

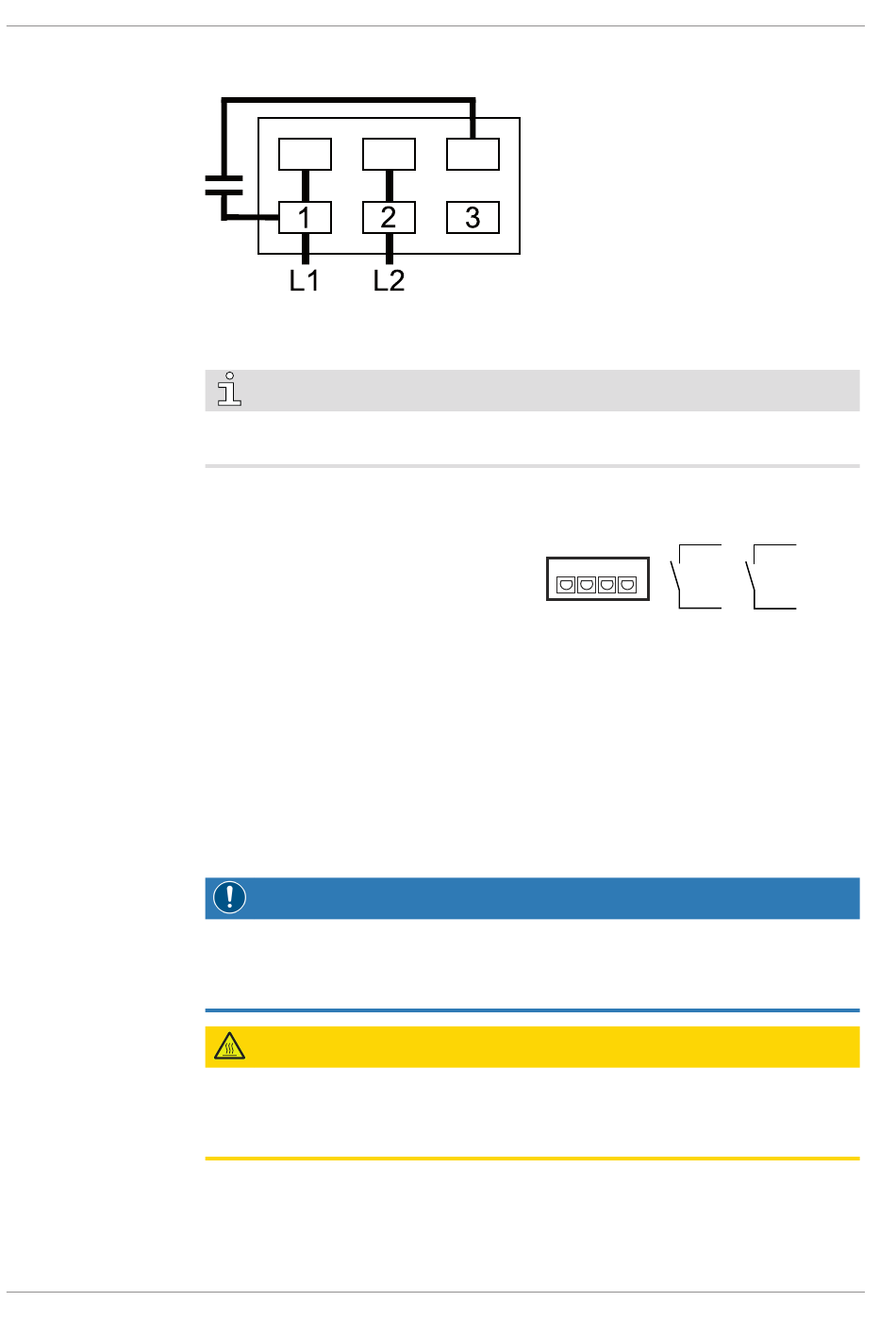

5.4.1 Schéma zapojení jednofázového motoru
5.5 Elektrické zapojení monitorovacích zařízení
5.5.1 Schéma zapojení pro hladinový spínač (volitelné)
6 Uvedení do provozu
10 / 24
4
POZNÁMKA
Chcete-li se vyhnout potenciálním rušivým poplachům, společnost Busch doporučuje
nakonfigurovat ovládací systém s časovou prodlevou alespoň 10 sekund.
Díl č.: 0652 131 363
Elektrické údaje:
U = max. 250 V
I = 1.0 A
max
P = 20 W
IP 65
Funkce spínacího prvku:
Reed-kontakt
Kontact: 2x normálně otevřeno (NO)
Bod sepnutí:
S1 ► pin 1 + 2 ► max. hladina
trip
S2 ► pin 3 + 4 ► min. hladina
trip
OZNÁMENÍ
Stroj je dodáván bez oleje.
Provoz bez oleje velmi rychle zničí stroj!
• Před uvedením do provozu je nutné stroj naplnit olejem, viz Plnění oleje [► 9].
UPOZORNĚNÍ
Během provozu může povrch stroje dosáhnout teplot vyšších než 70 °C.
Riziko popálení!
• Vyhněte se kontaktu se strojem během a těsně po jeho provozu.
5 6
1 = Bílá ; 2 = Bílá ;
3 = Hnědá ; 4 = Hnědá
1
1 2
3 4
S1
2
0870209168_RA0025-0100F_-_IM_cs
3
S2
4
