Reinigen und Ersetzen der Luftfilter
Das Untermenü AIR FILTERS im Menü FIXTURE INFORMATION dient auch zur Überwachung der
Reinigungsintervalle der Luftfilter.
Reinigung der Luftfilter:
1. Trennen Sie das Gerät allpolig vom Netz und
lassen Sie es mindestens 2 Stunden und 45
Minuten abkühlen.
2. Siehe Bild 16. Öffnen Sie die Filterhalter links
und rechts der Frontlinse mit einem
Schlitzschraubendreher. Ziehen Sie die
Filterhalter etwas vom Kopf weg und dann
nach vorne, um sie vom Gerät zu trennen.
3. Siehe Bild 17. Drücken Sie den Filterhalter an beiden Seiten
der Basis zusammen und nehmen Sie ihn ab.
4. Reinigen Sie die Filterelemente. Waschen Sie die Filter in
einer milden Seifenlösung, wenn Sie mit Nebelfluid benetzt
sind. Trocknen Sie die Filter. Wenn die Filter nicht vollständig
gereinigt werden können oder defekt sind, müssen die Filter
ersetzt werden.
5. Drücken Sie den Filterhalter der Basis zusammen und
schieben Sie die Enden in die Aufnahmen an der Basis.
6. Siehe Bild 18. Schieben Sie den Filterhalter des Kopfes in die
drei Aufnahmen, drücken Sie die vorderen Enden etwas
zusammen und drücken Sie den Halter in die Aufnahme.
7. Prüfen Sie den korrekten Sitz aller Filterhalter. Die Kühlluft
darf nur durch die Filter angesaugt werden.

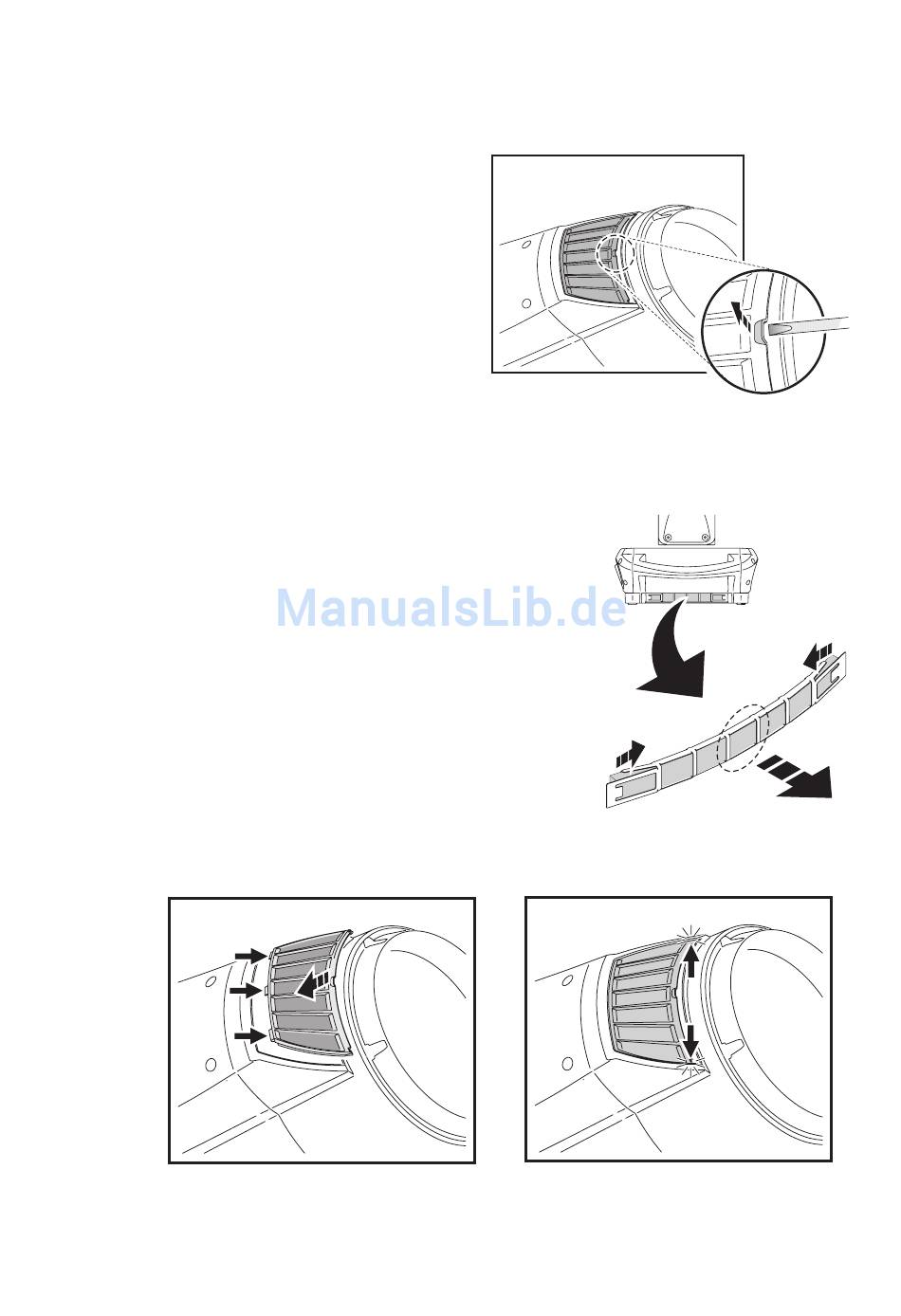

Bild 16: Entfernen der Luftfilter des Kopfes
Bild 18: Installation der Luftfilter des Kopfes
Wartung und Reparatur
Bild 17: Luftfilter der Basis
