Réaliser les raccordements électriques
Généralités
ATTENTION
Les travaux électriques ne doivent être effectués que par une entreprise spécialisée en électricité.
Les raccordements sont déjà montés en usine et doivent être contrôlés une nouvelle fois avant la première mise en
service.
Raccorder le gestionnaire
Choisir une position adaptée pour la pose du gestionnaire.
Effectuer les raccordements (pompe, sonde de niveau, capteur SonicControl le cas échéant) conformément au schéma
de raccordement et aux instructions de service séparées.
Procéder à un contrôle fonctionnel.
Respecter le schéma de raccordement figurant sur la face intérieure du couvercle du gestionnaire.
5
Mise en service
Rincer les conduites d'arrivée et de sortie. Retirer, si
besoin, les gravats et les saletés de l'intérieur de la cuve.
Établir, si besoin, l'alimentation en eau.
Remplir le séparateur d'eau froide jusqu'au niveau d'eau
au repos (hauteur de la sortie).

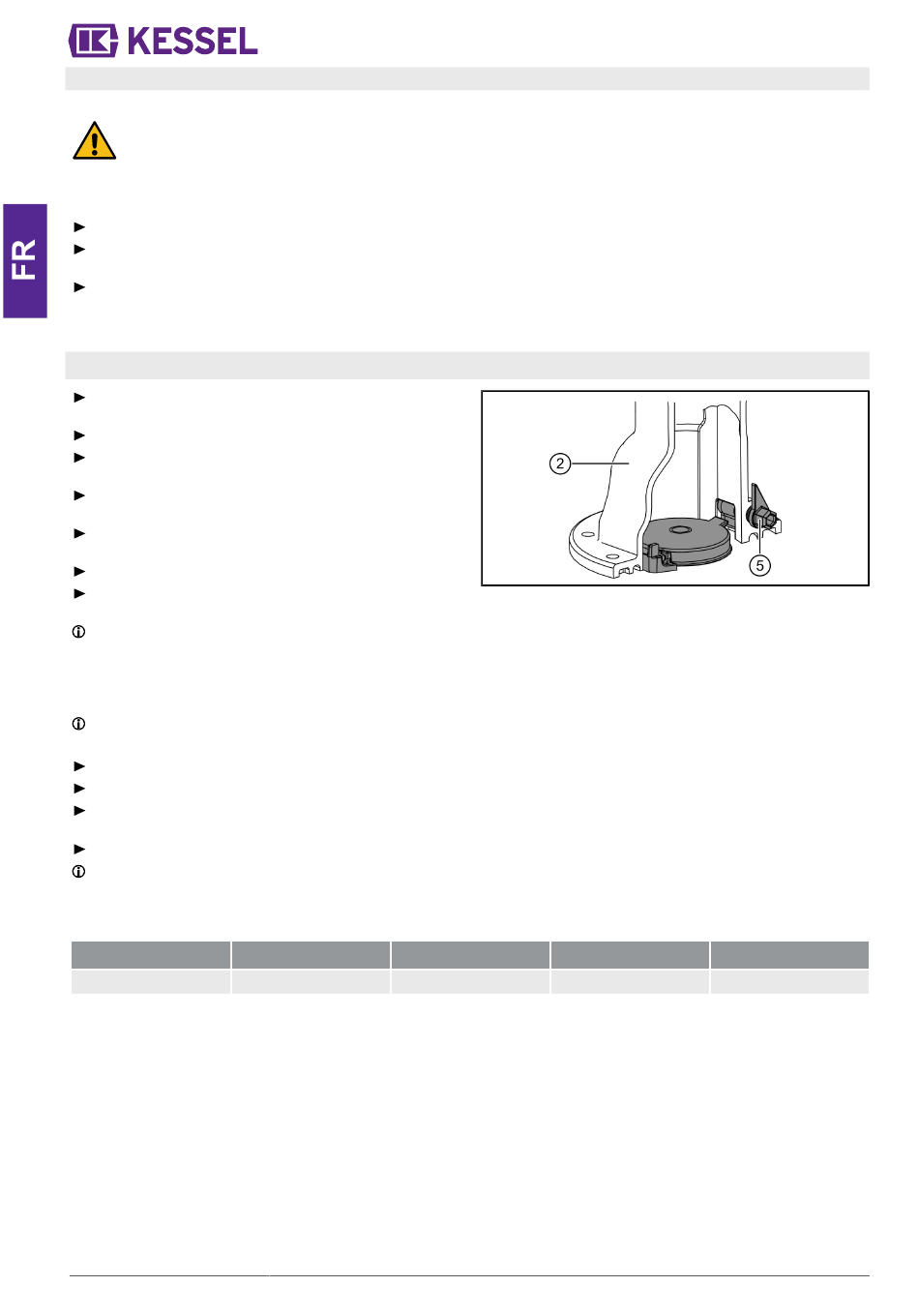

S'assurer que le dispositif de ventilation (5) du dispositif
anti-retour (2) se trouve en position verticale.
Faire réaliser une inspection générale (lors de la pre-
mière mise en service, puis tous les 5 ans).
Faire un briefing de sécurité.
Joindre au journal d'exploitation l'ensemble des proto-
coles et documenter le cycle d'évacuation requis.
Tous les documents doivent être tenus à disposition
avec le poste. L'autorité de surveillance locale peut
demander l'accès aux documents du poste.
Mise en service du gestionnaire
Les pompes ne doivent pas fonctionner à sec ou en mode aspiration. Les pompes peuvent surchauffer et se couper en
urgence.
Établir l'alimentation électrique.
Mettre en marche le gestionnaire conformément aux instructions jointes.
Lors de l'initialisation, sélectionner le type de poste
|GTF/GTK1300/1400|
tant que pompe
S'il y a lieu, régler le mode opératoire de la pompe
Si les niveaux de commutation sont mal réglés, cela peut entraîner un dysfonctionnement ou une surcharge des
pompes.
Niveau de commutation des pompes
Hauteur
68 / 84
|Station de relevage Aquapump XL|
.
|S3|
MARCHE 1
MARCHE 2
680 mm
720 mm
Instructions de pose et d'utilisation
.
Niveau d'alarme
770 mm
et l'implémenter en
ARRÊT
250 mm
