4.4 Creusage de l'excavation
Procéder à une excavation d'au moins 50 cm autour de la
cuve.
Exécuter l'angle d'inclinaison β conformément à la nature
du sol.
Réaliser une couche de base de 30 cm de profondeur à
partir de pierre concassée plate et compactée (0-16 mm ;
97% D ).
pr
Appliquer une couche de nivellement à base de sable
(3-10 cm).

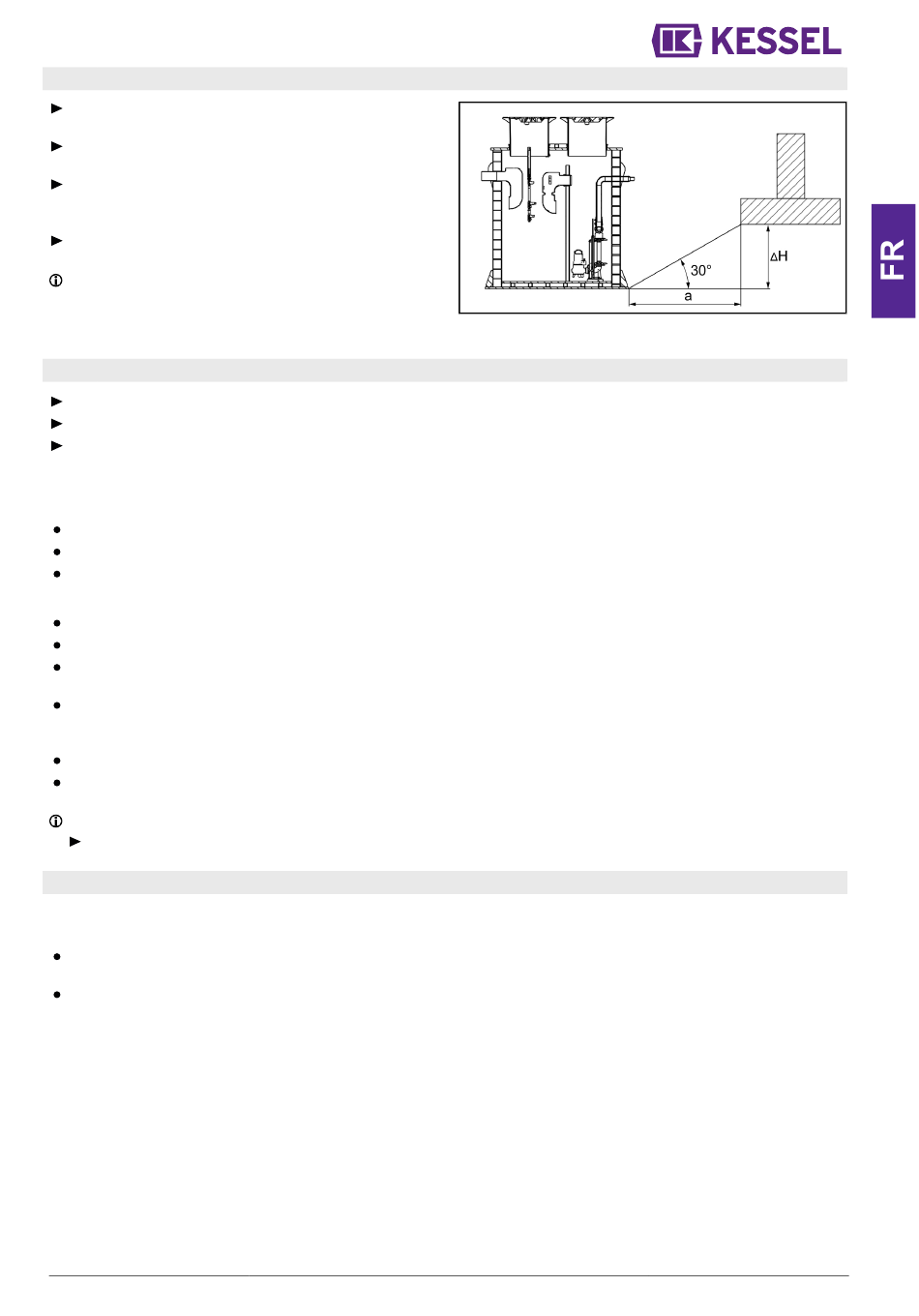

Zone d'influence des fondations adjacentes :
distance minimale par rapport aux fondations (a = dis-
tance entre le bord inférieur du regard et le bord inférieur
des fondations a = ΔH x 1,73).
4.5 Positionnement et raccordement de la cuve
Placer la cuve en observant les instructions liées au transport et l'aligner.
Raccorder les conduites d'arrivée et de sortie.
Monter les joints à lèvre, les rehausses et les couvercles de protection afin de garantir une protection le temps des tra-
vaux. S'assurer que la rehausse est de même niveau que le bord supérieur du terrain visé.
Les conduites d'égout et pièces de moulage fabriquées dans les matériaux suivants peuvent être raccordées à l'arrivée et à
la sortie du séparateur :
Polychlorure de vinyle (PVC-U)
Polyéthylène (PE)
Polypropylène (PP)
Veuillez observer les remarques techniques suivantes :
L'arrivée et la sortie sont à réaliser en pente libre.
Les conduites d'arrivée et de sortie doivent être posées à une profondeur hors gel.
Le raccordement de la conduite d'arrivée au tuyau de descente doit être réalisé à l'aide de deux coudes de 45°. Une sec-
tion de stabilisation d'une longueur d'environ 10 fois le diamètre de la conduite d'arrivée doit être planifiée.
La conduite d'arrivée doit également être dirigée au-dessus du toit en tant que conduite d'aération et de ventilation. Si la
conduite d'arrivée est acheminée sur plus de 10 m (à l'horizontale), il convient de prévoir une conduite d'aération et de
ventilation supplémentaire à proximité du séparateur.
Il est interdit d'effectuer des raccordements supplémentaires sur la cuve.
Il est nécessaire de soumettre les raccords à un essai d'étanchéité avant le remblayage de l'excavation.
Ne pas percer de trous dans la cuve !
Aucune entrée ou sortie supplémentaire ne doit être installée.
4.6 Préparer le fourreau pour câbles
Remarques relatives à l'installation ou la préparation d'un appareil de mesure de couche de graisse et d'huile pour
séparateur à graisses :
La distance entre le séparateur et le gestionnaire doit être aussi courte que possible ainsi qu'avec une pente continue en
direction la cuve.
Les changements de direction doivent toujours être réalisés avec des coudes de 45°.
