Kessel EasyClean ground Multi NS 4 Einbau- Und Betriebsanleitung Seite 13

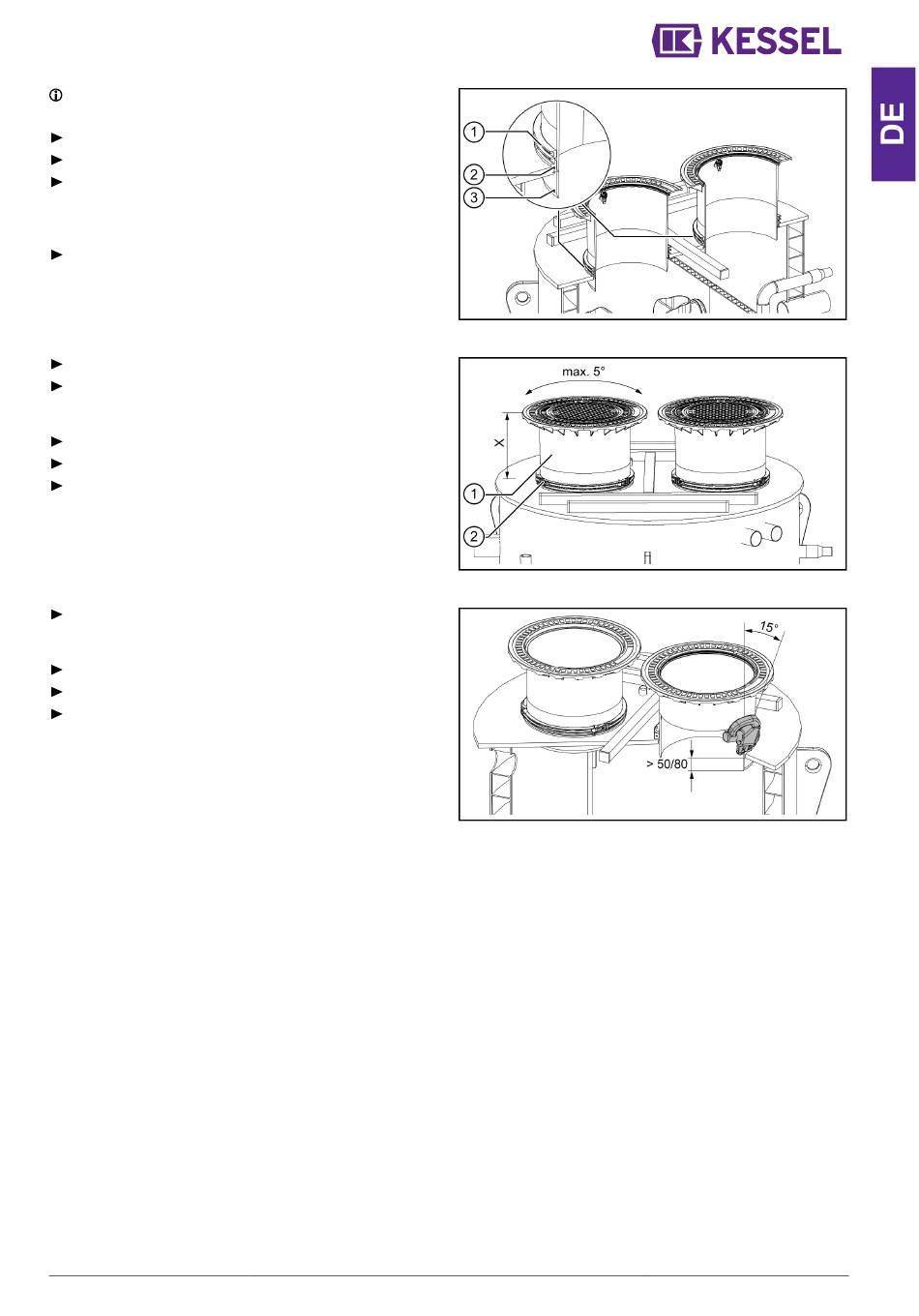

Aufsatzstück montieren
Aufsatzstücke dürfen erst nach vollständigem Einbau
(ausgehärtete Betonplatte) belastet werden.
Lippendichtung (2) in Öffnung einsetzen.
Kontaktfläche zum Aufsatzstück (Dichtlippe) einfetten.
Gewünschte Einbauhöhe zur Geländeoberkante bestim-
men. Aufsatzstück (3) probeweise einsetzen und mit
Klemmring (1) fixieren. Der Klemmring darf außen an der
Lippendichtung anliegen.
Vorgehensweise für zweites Aufsatzstück wiederholen.
Aufsatzstücke anpassen
Schraube (2) für Klemmring lösen.
Aufsatzstück (1) in Höhe und Neigung einstellen, um es
den örtlichen Gegebenheiten anzupassen. Ggf. Aufsatz-
stück kürzen, wie nachstehend beschrieben.
Schraube (2) wieder festziehen.
Abdeckplatte einsetzen.
Vorgehensweise für zweites Aufsatzstück wiederholen.
Aufsatzstück kürzen (optional)
Rundherum so anzeichnen, dass das Aufsatzstück min-
destens 5 cm (8 cm bei Montage von Sonic Control) in
den Deckel des Behälters hineinragt.
Mit Stichsäge (15°) ablängen.
Kanten entgraten.
Vorgehensweise ggf. für anderes Aufsatzstück wiederho-
len.
016-302E 13 / 84
