6.3.1

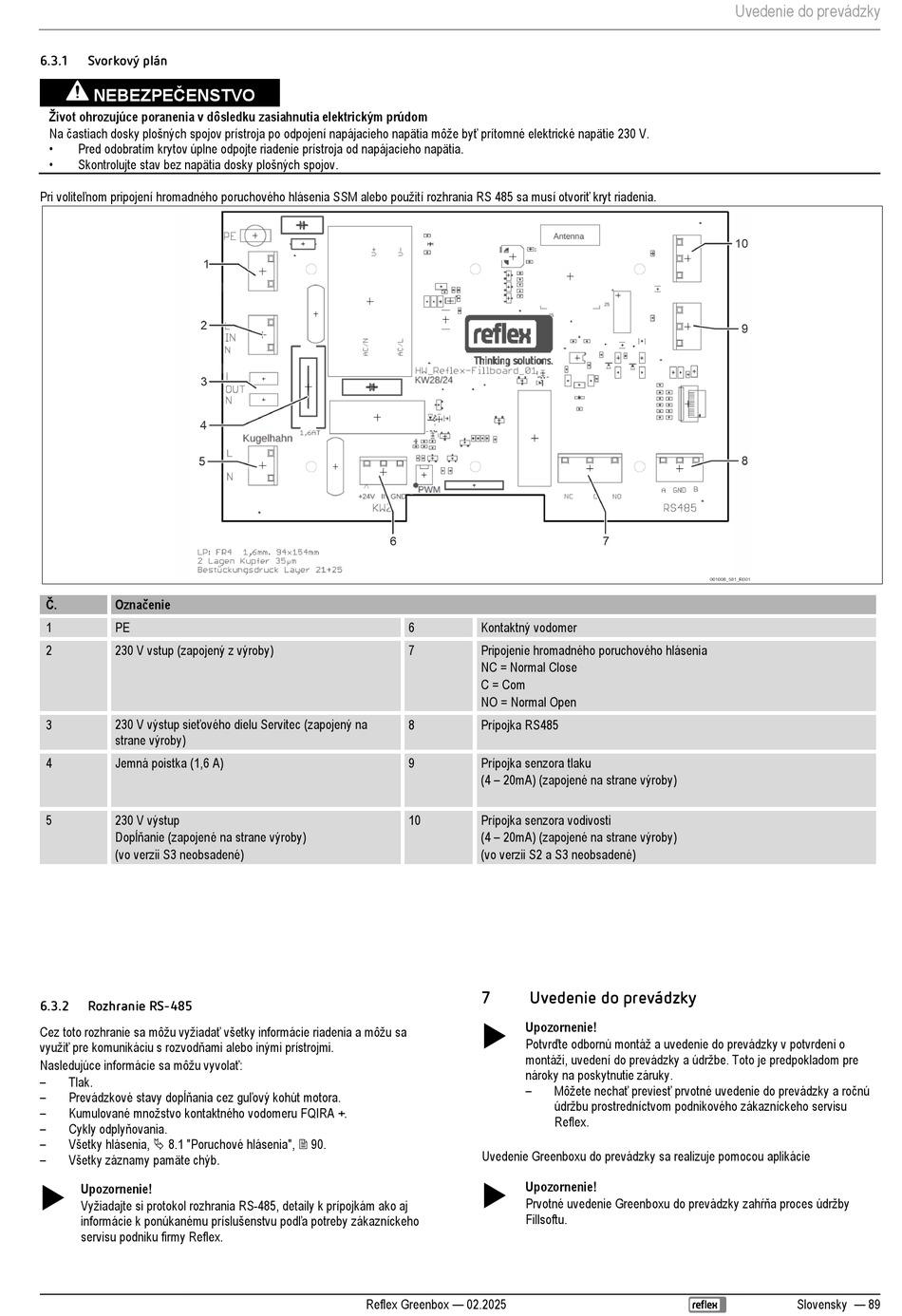

Svorkový plán
NEBEZPEČENSTVO
Život ohrozujúce poranenia v dôsledku zasiahnutia elektrickým prúdom
Na častiach dosky plošných spojov prístroja po odpojení napájacieho napätia môže byť prítomné elektrické napätie 230 V.
•
Pred odobratím krytov úplne odpojte riadenie prístroja od napájacieho napätia.
•
Skontrolujte stav bez napätia dosky plošných spojov.
Pri voliteľnom pripojení hromadného poruchového hlásenia SSM alebo použití rozhrania RS 485 sa musí otvoriť kryt riadenia.
Č.
Označenie
1
PE
2
230 V vstup (zapojený z výroby)
3
230 V výstup sieťového dielu Servitec (zapojený na
strane výroby)
4
Jemná poistka (1,6 A)
5
230 V výstup
Dopĺňanie (zapojené na strane výroby)
(vo verzii S3 neobsadené)
6.3.2
Rozhranie RS-485
Cez toto rozhranie sa môžu vyžiadať všetky informácie riadenia a môžu sa
využiť pre komunikáciu s rozvodňami alebo inými prístrojmi.
Nasledujúce informácie sa môžu vyvolať:
–
Tlak.
–
Prevádzkové stavy dopĺňania cez guľový kohút motora.
–
Kumulované množstvo kontaktného vodomeru FQIRA +.
–
Cykly odplyňovania.
–
Všetky hlásenia, 8.1 "Poruchové hlásenia", 90.
–
Všetky záznamy pamäte chýb.
Upozornenie!
Vyžiadajte si protokol rozhrania RS-485, detaily k prípojkám ako aj
informácie k ponúkanému príslušenstvu podľa potreby zákazníckeho
servisu podniku firmy Reflex.
6
Kontaktný vodomer
7
Pripojenie hromadného poruchového hlásenia
NC = Normal Close
C = Com
NO = Normal Open
8
Prípojka RS485
9
Prípojka senzora tlaku
(4 – 20mA) (zapojené na strane výroby)
10
Prípojka senzora vodivosti
(4 – 20mA) (zapojené na strane výroby)
(vo verzii S2 a S3 neobsadené)
7
Uvedenie do prevádzky
Upozornenie!
Potvrďte odbornú montáž a uvedenie do prevádzky v potvrdení o
montáži, uvedení do prevádzky a údržbe. Toto je predpokladom pre
nároky na poskytnutie záruky.
–
Uvedenie Greenboxu do prevádzky sa realizuje pomocou aplikácie
Upozornenie!
Prvotné uvedenie Greenboxu do prevádzky zahŕňa proces údržby
Fillsoftu.
Reflex Greenbox — 02.2025
Môžete nechať previesť prvotné uvedenie do prevádzky a ročnú
údržbu prostredníctvom podnikového zákazníckeho servisu
Reflex.
Uvedenie do prevádzky
Slovensky — 89
