5

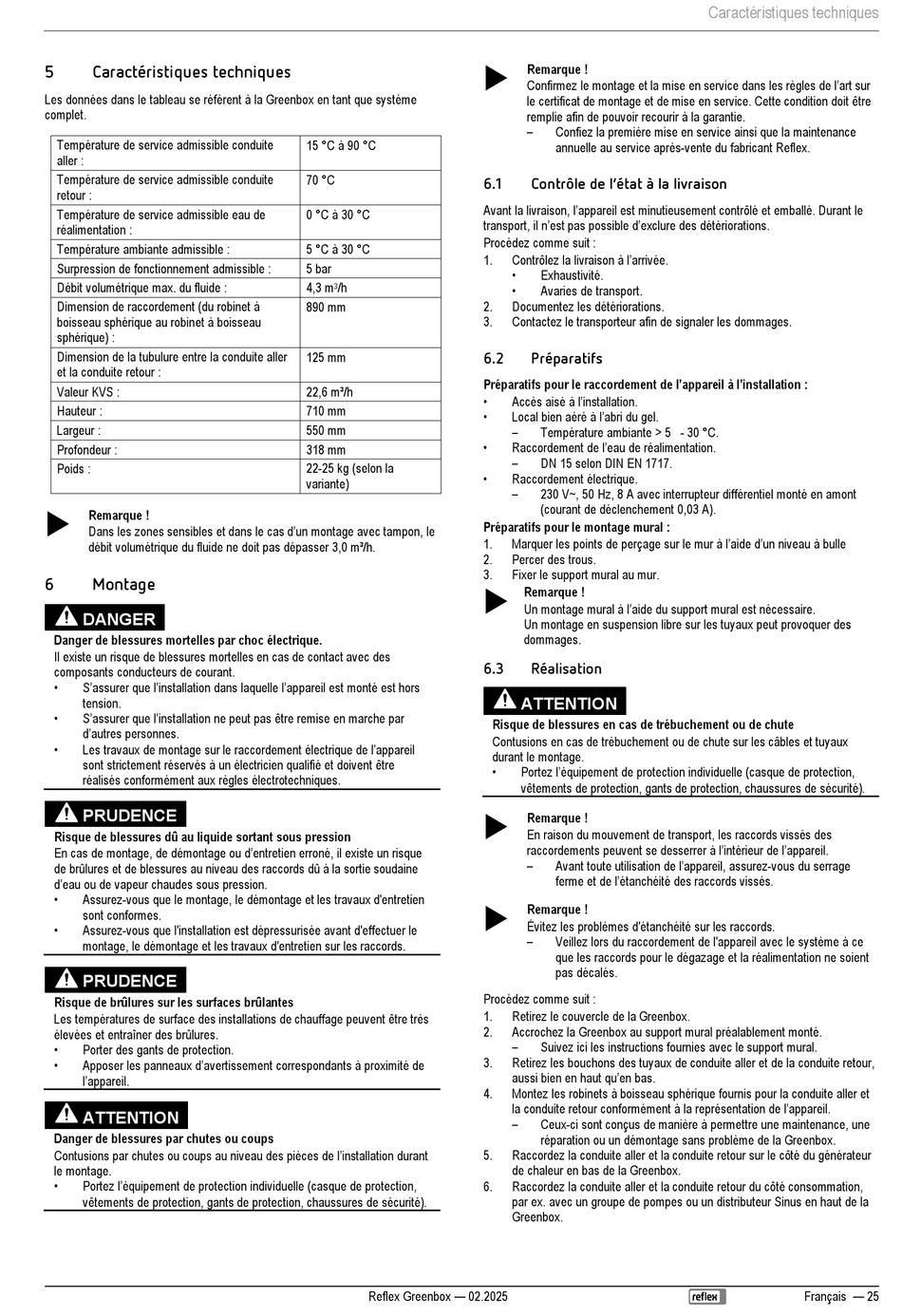

Caractéristiques techniques
Les données dans le tableau se réfèrent à la Greenbox en tant que système
complet.
Température de service admissible conduite
aller :
Température de service admissible conduite
retour :
Température de service admissible eau de
réalimentation :
Température ambiante admissible :
Surpression de fonctionnement admissible :
Débit volumétrique max. du fluide :
Dimension de raccordement (du robinet à
boisseau sphérique au robinet à boisseau
sphérique) :
Dimension de la tubulure entre la conduite aller
et la conduite retour :
Valeur KVS :
Hauteur :
Largeur :
Profondeur :
Poids :
Remarque !
Dans les zones sensibles et dans le cas d'un montage avec tampon, le
débit volumétrique du fluide ne doit pas dépasser 3,0 m³/h.
6
Montage
DANGER
Danger de blessures mortelles par choc électrique.
Il existe un risque de blessures mortelles en cas de contact avec des
composants conducteurs de courant.
•
S'assurer que l'installation dans laquelle l'appareil est monté est hors
tension.
•
S'assurer que l'installation ne peut pas être remise en marche par
d'autres personnes.
•
Les travaux de montage sur le raccordement électrique de l'appareil
sont strictement réservés à un électricien qualifié et doivent être
réalisés conformément aux règles électrotechniques.
PRUDENCE
Risque de blessures dû au liquide sortant sous pression
En cas de montage, de démontage ou d'entretien erroné, il existe un risque
de brûlures et de blessures au niveau des raccords dû à la sortie soudaine
d'eau ou de vapeur chaudes sous pression.
•
Assurez-vous que le montage, le démontage et les travaux d'entretien
sont conformes.
•
Assurez-vous que l'installation est dépressurisée avant d'effectuer le
montage, le démontage et les travaux d'entretien sur les raccords.
PRUDENCE
Risque de brûlures sur les surfaces brûlantes
Les températures de surface des installations de chauffage peuvent être très
élevées et entraîner des brûlures.
•
Porter des gants de protection.
•
Apposer les panneaux d'avertissement correspondants à proximité de
l'appareil.
ATTENTION
Danger de blessures par chutes ou coups
Contusions par chutes ou coups au niveau des pièces de l'installation durant
le montage.
•
Portez l'équipement de protection individuelle (casque de protection,
vêtements de protection, gants de protection, chaussures de sécurité).
15 °C à 90 °C
70 °C
0 °C à 30 °C
5 °C à 30 °C
5 bar
4,3 m
/h
3
890 mm
125 mm
22,6 m³/h
710 mm
550 mm
318 mm
22-25 kg (selon la
variante)
Reflex Greenbox — 02.2025
Remarque !
Confirmez le montage et la mise en service dans les règles de l'art sur
le certificat de montage et de mise en service. Cette condition doit être
remplie afin de pouvoir recourir à la garantie.
–
Confiez la première mise en service ainsi que la maintenance
annuelle au service après-vente du fabricant Reflex.
6.1
Contrôle de l'état à la livraison
Avant la livraison, l'appareil est minutieusement contrôlé et emballé. Durant le
transport, il n'est pas possible d'exclure des détériorations.
Procédez comme suit :
1.
Contrôlez la livraison à l'arrivée.
•
Exhaustivité.
•
Avaries de transport.
2.
Documentez les détériorations.
3.
Contactez le transporteur afin de signaler les dommages.
6.2
Préparatifs
Préparatifs pour le raccordement de l'appareil à l'installation :
•
Accès aisé à l'installation.
•
Local bien aéré à l'abri du gel.
–
Température ambiante > 5 - 30 °C.
•
Raccordement de l'eau de réalimentation.
–
DN 15 selon DIN EN 1717.
•
Raccordement électrique.
–
230 V~, 50 Hz, 8 A avec interrupteur différentiel monté en amont
(courant de déclenchement 0,03 A).
Préparatifs pour le montage mural :
1.
Marquer les points de perçage sur le mur à l'aide d'un niveau à bulle
2.
Percer des trous.
3.
Fixer le support mural au mur.
Remarque !
Un montage mural à l'aide du support mural est nécessaire.
Un montage en suspension libre sur les tuyaux peut provoquer des
dommages.
6.3
Réalisation
ATTENTION
Risque de blessures en cas de trébuchement ou de chute
Contusions en cas de trébuchement ou de chute sur les câbles et tuyaux
durant le montage.
•
Portez l'équipement de protection individuelle (casque de protection,
vêtements de protection, gants de protection, chaussures de sécurité).
Remarque !
En raison du mouvement de transport, les raccords vissés des
raccordements peuvent se desserrer à l'intérieur de l'appareil.
–
Avant toute utilisation de l'appareil, assurez-vous du serrage
ferme et de l'étanchéité des raccords vissés.
Remarque !
Évitez les problèmes d'étanchéité sur les raccords.
–
Veillez lors du raccordement de l'appareil avec le système à ce
que les raccords pour le dégazage et la réalimentation ne soient
pas décalés.
Procédez comme suit :
1.
Retirez le couvercle de la Greenbox.
2.
Accrochez la Greenbox au support mural préalablement monté.
–
Suivez ici les instructions fournies avec le support mural.
3.
Retirez les bouchons des tuyaux de conduite aller et de la conduite retour,
aussi bien en haut qu'en bas.
4.
Montez les robinets à boisseau sphérique fournis pour la conduite aller et
la conduite retour conformément à la représentation de l'appareil.
–
Ceux-ci sont conçus de manière à permettre une maintenance, une
réparation ou un démontage sans problème de la Greenbox.
5.
Raccordez la conduite aller et la conduite retour sur le côté du générateur
de chaleur en bas de la Greenbox.
6.
Raccordez la conduite aller et la conduite retour du côté consommation,
par ex. avec un groupe de pompes ou un distributeur Sinus en haut de la
Greenbox.
Caractéristiques techniques
Français — 25
