10. Vul de installatie.
11. Ontlucht de installatie.
12. Start de inbedrijfstelling via de app.
6.3.1

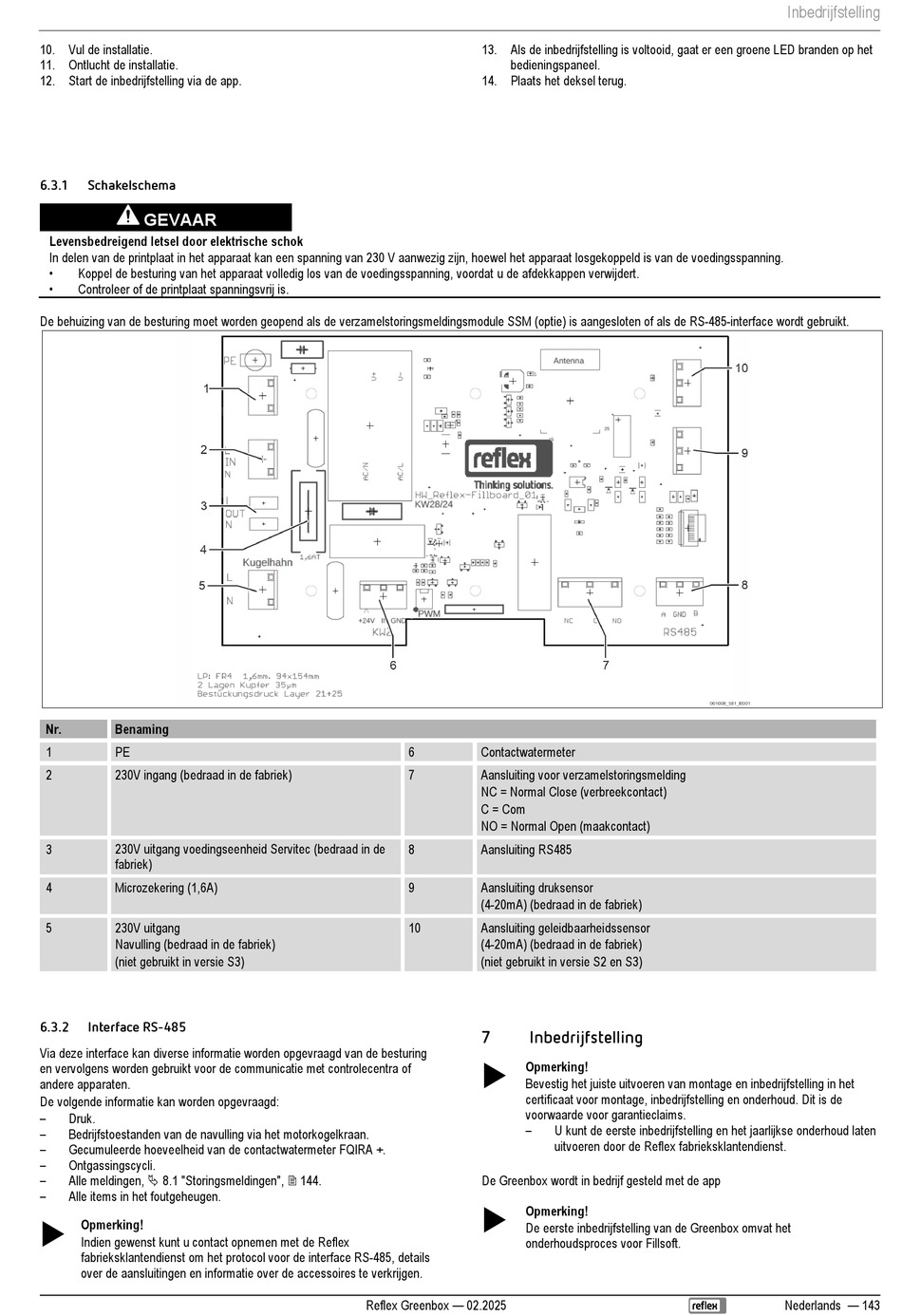

Schakelschema
GEVAAR
Levensbedreigend letsel door elektrische schok
In delen van de printplaat in het apparaat kan een spanning van 230 V aanwezig zijn, hoewel het apparaat losgekoppeld is van de voedingsspanning.
•
Koppel de besturing van het apparaat volledig los van de voedingsspanning, voordat u de afdekkappen verwijdert.
•
Controleer of de printplaat spanningsvrij is.
De behuizing van de besturing moet worden geopend als de verzamelstoringsmeldingsmodule SSM (optie) is aangesloten of als de RS-485-interface wordt gebruikt.
Nr.
Benaming
1
PE
2
230V ingang (bedraad in de fabriek)
230V uitgang voedingseenheid Servitec (bedraad in de
3
fabriek)
4
Microzekering (1,6A)
5
230V uitgang
Navulling (bedraad in de fabriek)
(niet gebruikt in versie S3)
6.3.2
Interface RS-485
Via deze interface kan diverse informatie worden opgevraagd van de besturing
en vervolgens worden gebruikt voor de communicatie met controlecentra of
andere apparaten.
De volgende informatie kan worden opgevraagd:
–
Druk.
–
Bedrijfstoestanden van de navulling via het motorkogelkraan.
–
Gecumuleerde hoeveelheid van de contactwatermeter FQIRA +.
–
Ontgassingscycli.
–
Alle meldingen, 8.1 "Storingsmeldingen", 144.
–
Alle items in het foutgeheugen.
Opmerking!
Indien gewenst kunt u contact opnemen met de Reflex
fabrieksklantendienst om het protocol voor de interface RS-485, details
over de aansluitingen en informatie over de accessoires te verkrijgen.
13. Als de inbedrijfstelling is voltooid, gaat er een groene LED branden op het
bedieningspaneel.
14. Plaats het deksel terug.
6
Contactwatermeter
7
Aansluiting voor verzamelstoringsmelding
NC = Normal Close (verbreekcontact)
C = Com
NO = Normal Open (maakcontact)
8
Aansluiting RS485
9
Aansluiting druksensor
(4-20mA) (bedraad in de fabriek)
10
Aansluiting geleidbaarheidssensor
(4-20mA) (bedraad in de fabriek)
(niet gebruikt in versie S2 en S3)
7
Inbedrijfstelling
Opmerking!
Bevestig het juiste uitvoeren van montage en inbedrijfstelling in het
certificaat voor montage, inbedrijfstelling en onderhoud. Dit is de
voorwaarde voor garantieclaims.
–
De Greenbox wordt in bedrijf gesteld met de app
Opmerking!
De eerste inbedrijfstelling van de Greenbox omvat het
onderhoudsproces voor Fillsoft.
Reflex Greenbox — 02.2025
U kunt de eerste inbedrijfstelling en het jaarlijkse onderhoud laten
uitvoeren door de Reflex fabrieksklantendienst.
Inbedrijfstelling
Nederlands — 143
