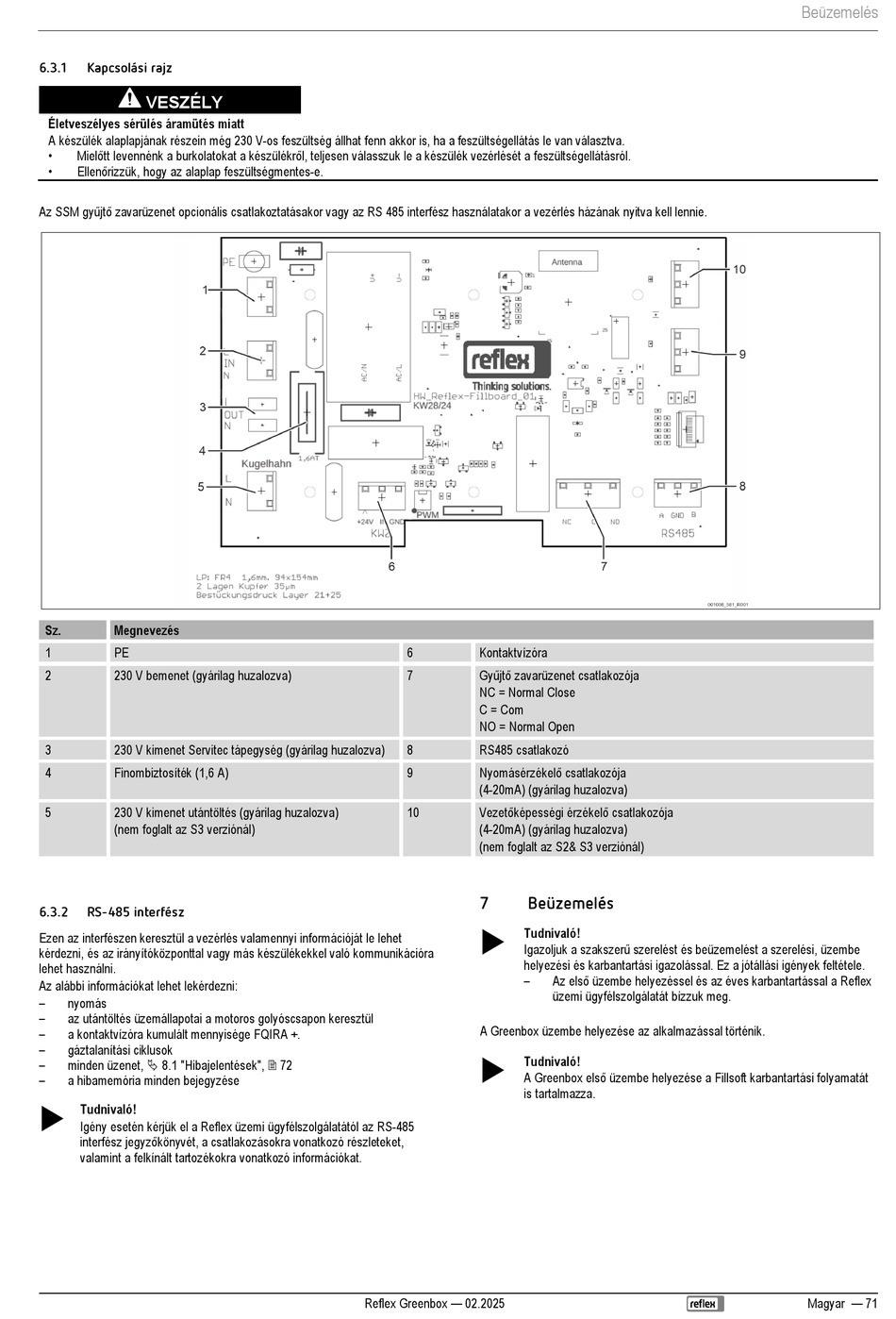

6.3.1
Kapcsolási rajz
VESZÉLY
Életveszélyes sérülés áramütés miatt
A készülék alaplapjának részein még 230 V-os feszültség állhat fenn akkor is, ha a feszültségellátás le van választva.
•
Mielőtt levennénk a burkolatokat a készülékről, teljesen válasszuk le a készülék vezérlését a feszültségellátásról.
•
Ellenőrizzük, hogy az alaplap feszültségmentes-e.
Az SSM gyűjtő zavarüzenet opcionális csatlakoztatásakor vagy az RS 485 interfész használatakor a vezérlés házának nyitva kell lennie.
Sz.
Megnevezés
1
PE
2
230 V bemenet (gyárilag huzalozva)
3
230 V kimenet Servitec tápegység (gyárilag huzalozva)
4
Finombiztosíték (1,6 A)
5
230 V kimenet utántöltés (gyárilag huzalozva)
(nem foglalt az S3 verziónál)
6.3.2
RS-485 interfész
Ezen az interfészen keresztül a vezérlés valamennyi információját le lehet
kérdezni, és az irányítóközponttal vagy más készülékekkel való kommunikációra
lehet használni.
Az alábbi információkat lehet lekérdezni:
–
nyomás
–
az utántöltés üzemállapotai a motoros golyóscsapon keresztül
–
a kontaktvízóra kumulált mennyisége FQIRA +.
–
gáztalanítási ciklusok
–
minden üzenet, 8.1 "Hibajelentések", 72
–
a hibamemória minden bejegyzése
Tudnivaló!
Igény esetén kérjük el a Reflex üzemi ügyfélszolgálatától az RS-485
interfész jegyzőkönyvét, a csatlakozásokra vonatkozó részleteket,
valamint a felkínált tartozékokra vonatkozó információkat.
6
Kontaktvízóra
7
Gyűjtő zavarüzenet csatlakozója
NC = Normal Close
C = Com
NO = Normal Open
8
RS485 csatlakozó
9
Nyomásérzékelő csatlakozója
(4-20mA) (gyárilag huzalozva)
10
Vezetőképességi érzékelő csatlakozója
(4-20mA) (gyárilag huzalozva)
(nem foglalt az S2& S3 verziónál)
7
Beüzemelés
Tudnivaló!
Igazoljuk a szakszerű szerelést és beüzemelést a szerelési, üzembe
helyezési és karbantartási igazolással. Ez a jótállási igények feltétele.
–
A Greenbox üzembe helyezése az alkalmazással történik.
Tudnivaló!
A Greenbox első üzembe helyezése a Fillsoft karbantartási folyamatát
is tartalmazza.
Reflex Greenbox — 02.2025
Az első üzembe helyezéssel és az éves karbantartással a Reflex
üzemi ügyfélszolgálatát bízzuk meg.
Beüzemelés
Magyar — 71
