PRUDENCE
Risque de blessures dû au poids élevé de l'appareil
Le poids de l'appareil peut être à l'origine de blessures et d'accidents.
•
Le cas échéant, faites appel à une deuxième personne pour les
travaux de montage et de démontage.
4
Description de l'appareil
4.1

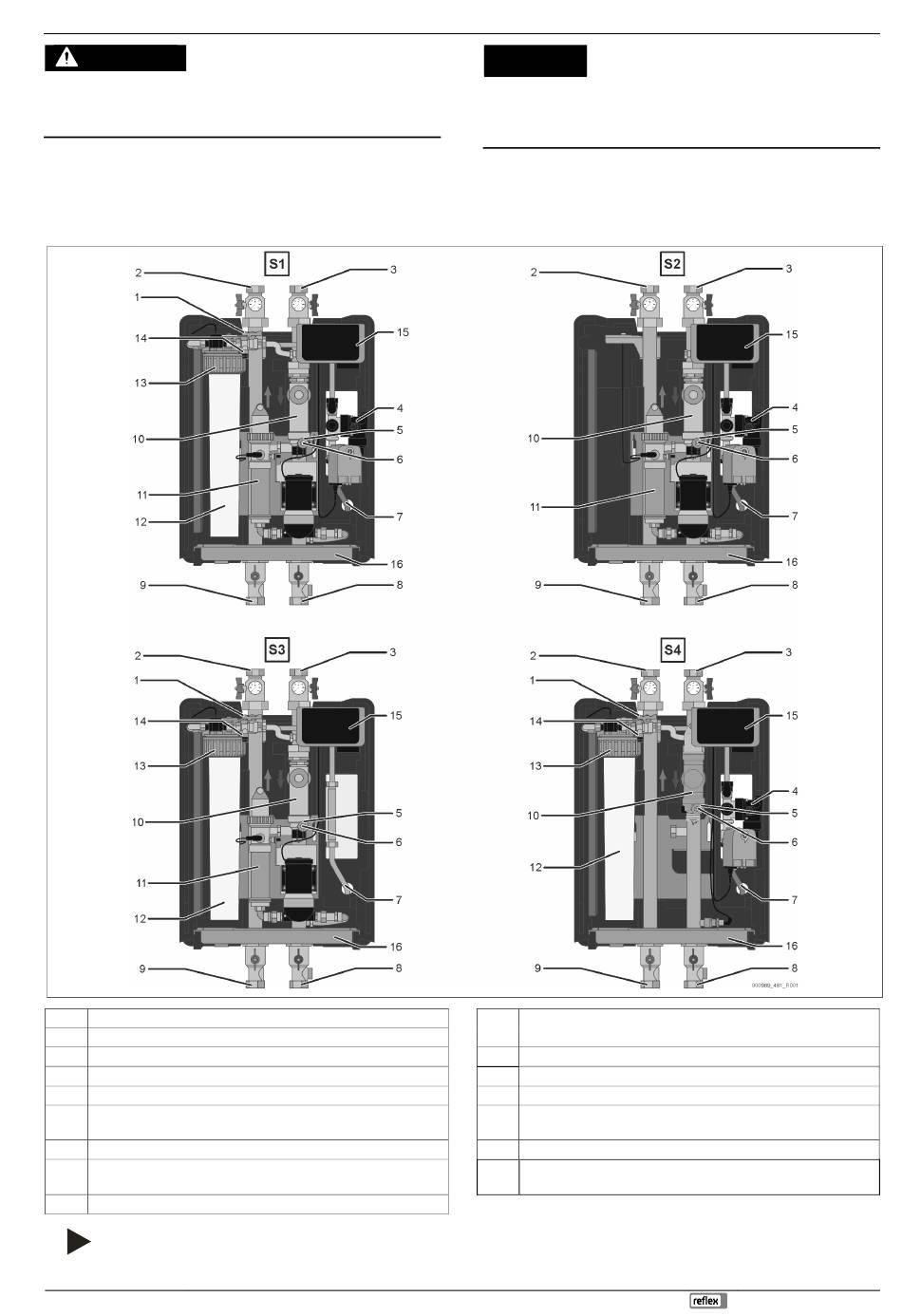

Synoptique
1
Sectionnement traitement de l'eau
2
Conduite aller consommateur de chaleur
3
Conduite retour consommateur de chaleur
4
Unité du disconnecteur (Fillset Standard)
5
Capuchon du séparateur
Carré du séparateur (pour la fixation du capuchon du séparateur en
6
tant que poignée tournante)
7
Raccordement de l'eau de réalimentation
8
Conduite retour du générateur de chaleur avec raccord pour le vase
d'expansion à membrane
9
Conduite aller générateur de chaleur
Remarque !
Pos. 16 Bac de récupération des gouttes d'eau : les gouttes d'eau sont à évacuer sur site conformément aux prescriptions régionales (raccordement au
choix, DN40 ou raccord de tuyau flexible).
ATTENTION
Dommages sur l'appareil pendant le transport
Un transport non conforme peut endommager l'appareil.
•
Protégez les raccords des dommages par des recouvrements
appropriés.
10
S1-S3 : séparateur de boues et de magnétite Exdirt
S4 : séparateur de boues, de magnétite et de microbulles Extwin
11
Dégazage de la lance de pulvérisation sous vide (Servitec Plug-In)
12
Traitement de l'eau (Fillsoft)
13
Bouchon rotatif Fillsoft
14
Vis de purge
15
Commande / écran (Reflex Control Smart)
16
Bac de récupération des gouttes d'eau
Reflex Greenbox — 02.2025
Description de l'appareil
Français — 23
