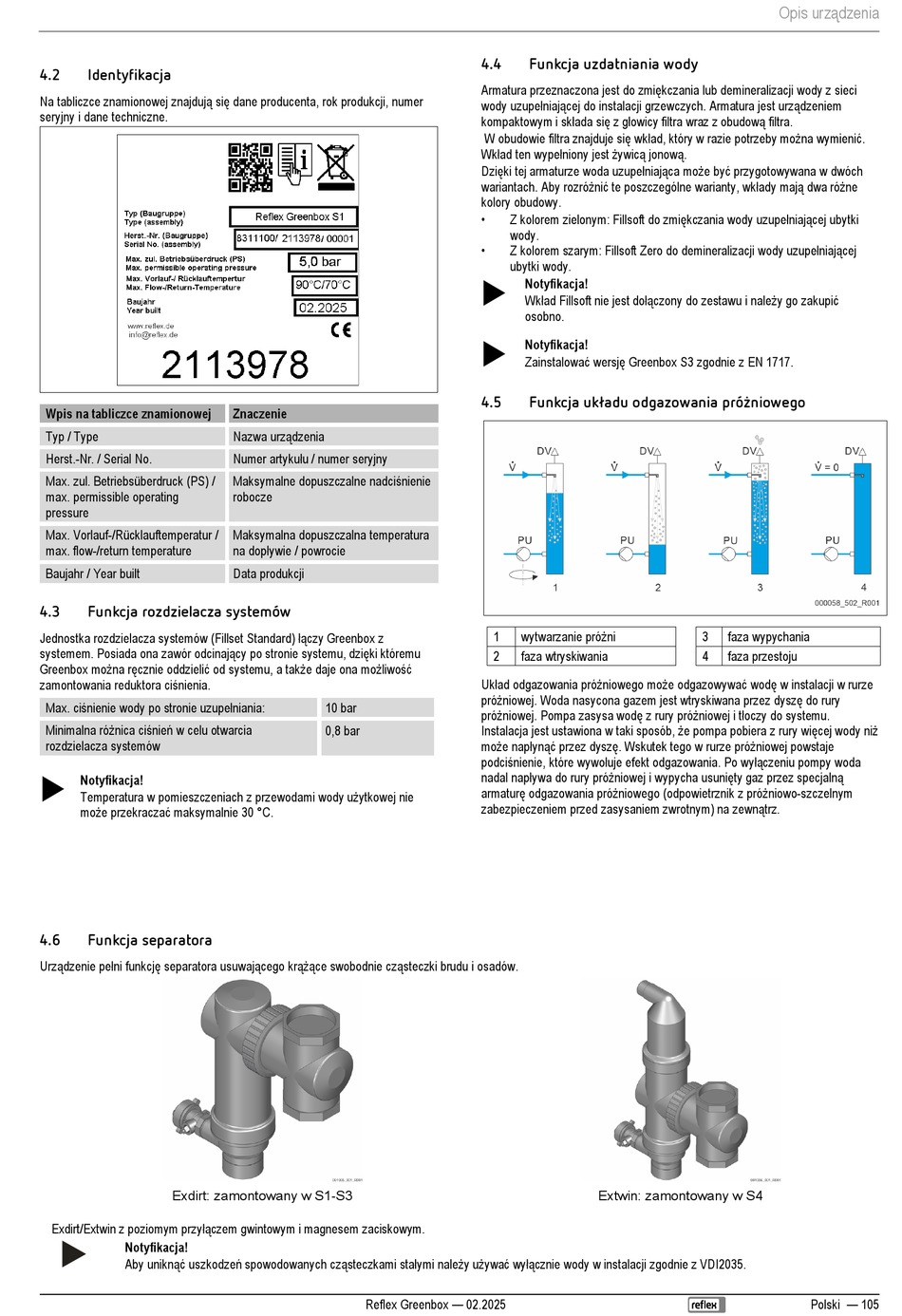

4.2
Identyfikacja
Na tabliczce znamionowej znajdują się dane producenta, rok produkcji, numer
seryjny i dane techniczne.
Wpis na tabliczce znamionowej
Typ / Type
Herst.-Nr. / Serial No.
Max. zul. Betriebsüberdruck (PS) /
max. permissible operating
pressure
Max. Vorlauf-/Rücklauftemperatur /
max. flow-/return temperature
Baujahr / Year built
4.3
Funkcja rozdzielacza systemów
Jednostka rozdzielacza systemów (Fillset Standard) łączy Greenbox z
systemem. Posiada ona zawór odcinający po stronie systemu, dzięki któremu
Greenbox można ręcznie oddzielić od systemu, a także daje ona możliwość
zamontowania reduktora ciśnienia.
Max. ciśnienie wody po stronie uzupełniania:
Minimalna różnica ciśnień w celu otwarcia
rozdzielacza systemów
Notyfikacja!
Temperatura w pomieszczeniach z przewodami wody użytkowej nie
może przekraczać maksymalnie 30 °C.
4.6
Funkcja separatora
Urządzenie pełni funkcję separatora usuwającego krążące swobodnie cząsteczki brudu i osadów.
Exdirt: zamontowany w S1-S3
Exdirt/Extwin z poziomym przyłączem gwintowym i magnesem zaciskowym.
Notyfikacja!
Aby uniknąć uszkodzeń spowodowanych cząsteczkami stałymi należy używać wyłącznie wody w instalacji zgodnie z VDI2035.
Znaczenie
Nazwa urządzenia
Numer artykułu / numer seryjny
Maksymalne dopuszczalne nadciśnienie
robocze
Maksymalna dopuszczalna temperatura
na dopływie / powrocie
Data produkcji
10 bar
0,8 bar
Reflex Greenbox — 02.2025
4.4
Funkcja uzdatniania wody
Armatura przeznaczona jest do zmiękczania lub demineralizacji wody z sieci
wody uzupełniającej do instalacji grzewczych. Armatura jest urządzeniem
kompaktowym i składa się z głowicy filtra wraz z obudową filtra.
W obudowie filtra znajduje się wkład, który w razie potrzeby można wymienić.
Wkład ten wypełniony jest żywicą jonową.
Dzięki tej armaturze woda uzupełniająca może być przygotowywana w dwóch
wariantach. Aby rozróżnić te poszczególne warianty, wkłady mają dwa różne
kolory obudowy.
•
Z kolorem zielonym: Fillsoft do zmiękczania wody uzupełniającej ubytki
wody.
•
Z kolorem szarym: Fillsoft Zero do demineralizacji wody uzupełniającej
ubytki wody.
Notyfikacja!
Wkład Fillsoft nie jest dołączony do zestawu i należy go zakupić
osobno.
Notyfikacja!
Zainstalować wersję Greenbox S3 zgodnie z EN 1717.
4.5
Funkcja układu odgazowania próżniowego
1
wytwarzanie próżni
2
faza wtryskiwania
Układ odgazowania próżniowego może odgazowywać wodę w instalacji w rurze
próżniowej. Woda nasycona gazem jest wtryskiwana przez dyszę do rury
próżniowej. Pompa zasysa wodę z rury próżniowej i tłoczy do systemu.
Instalacja jest ustawiona w taki sposób, że pompa pobiera z rury więcej wody niż
może napłynąć przez dyszę. Wskutek tego w rurze próżniowej powstaje
podciśnienie, które wywołuje efekt odgazowania. Po wyłączeniu pompy woda
nadal napływa do rury próżniowej i wypycha usunięty gaz przez specjalną
armaturę odgazowania próżniowego (odpowietrznik z próżniowo-szczelnym
zabezpieczeniem przed zasysaniem zwrotnym) na zewnątrz.
Extwin: zamontowany w S4
Opis urządzenia
3
faza wypychania
4
faza przestoju
Polski — 105
