10. Piepildiet iekārtu.
11. Atgaisojiet iekārtu.
12. Lietotnē palaidiet ekspluatācijas sākšanu.

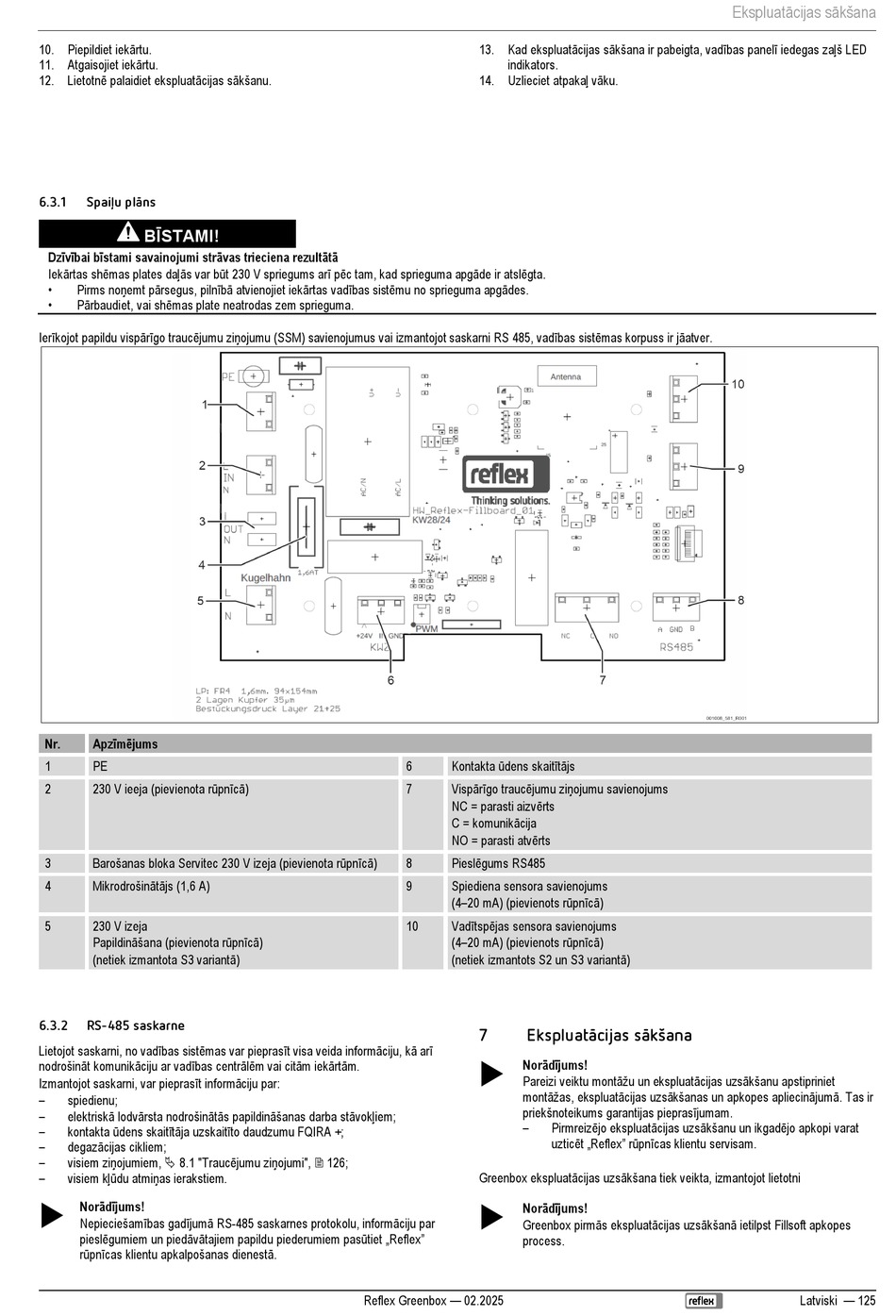

6.3.1
Spaiļu plāns
BĪSTAMI!
Dzīvībai bīstami savainojumi strāvas trieciena rezultātā
Iekārtas shēmas plates daļās var būt 230 V spriegums arī pēc tam, kad sprieguma apgāde ir atslēgta.
Pirms noņemt pārsegus, pilnībā atvienojiet iekārtas vadības sistēmu no sprieguma apgādes.
Pārbaudiet, vai shēmas plate neatrodas zem sprieguma.
Ierīkojot papildu vispārīgo traucējumu ziņojumu (SSM) savienojumus vai izmantojot saskarni RS 485, vadības sistēmas korpuss ir jāatver.
Nr.
Apzīmējums
1
PE
2
230 V ieeja (pievienota rūpnīcā)
3
Barošanas bloka Servitec 230 V izeja (pievienota rūpnīcā)
4
Mikrodrošinātājs (1,6 A)
5
230 V izeja
Papildināšana (pievienota rūpnīcā)
(netiek izmantota S3 variantā)
6.3.2
RS-485 saskarne
Lietojot saskarni, no vadības sistēmas var pieprasīt visa veida informāciju, kā arī
nodrošināt komunikāciju ar vadības centrālēm vai citām iekārtām.
Izmantojot saskarni, var pieprasīt informāciju par:
spiedienu;
elektriskā lodvārsta nodrošinātās papildināšanas darba stāvokļiem;
kontakta ūdens skaitītāja uzskaitīto daudzumu FQIRA +;
degazācijas cikliem;
visiem ziņojumiem,  8.1 "Traucējumu ziņojumi",  126;
visiem kļūdu atmiņas ierakstiem.
Norādījums!
Nepieciešamības gadījumā RS-485 saskarnes protokolu, informāciju par
pieslēgumiem un piedāvātajiem papildu piederumiem pasūtiet „Reflex"
rūpnīcas klientu apkalpošanas dienestā.
13. Kad ekspluatācijas sākšana ir pabeigta, vadības panelī iedegas zaļš LED
indikators.
14. Uzlieciet atpakaļ vāku.
6
Kontakta ūdens skaitītājs
7
Vispārīgo traucējumu ziņojumu savienojums
NC = parasti aizvērts
C = komunikācija
NO = parasti atvērts
8
Pieslēgums RS485
9
Spiediena sensora savienojums
(4–20 mA) (pievienots rūpnīcā)
10
Vadītspējas sensora savienojums
(4–20 mA) (pievienots rūpnīcā)
(netiek izmantots S2 un S3 variantā)
7
Ekspluatācijas sākšana
Norādījums!
Pareizi veiktu montāžu un ekspluatācijas uzsākšanu apstipriniet
montāžas, ekspluatācijas uzsākšanas un apkopes apliecinājumā. Tas ir
priekšnoteikums garantijas pieprasījumam.
Greenbox ekspluatācijas uzsākšana tiek veikta, izmantojot lietotni
Norādījums!
Greenbox pirmās ekspluatācijas uzsākšanā ietilpst Fillsoft apkopes
process.
Reflex Greenbox — 02.2025
Pirmreizējo ekspluatācijas uzsākšanu un ikgadējo apkopi varat
uzticēt „Reflex" rūpnīcas klientu servisam.
Ekspluatācijas sākšana
Latviski — 125
