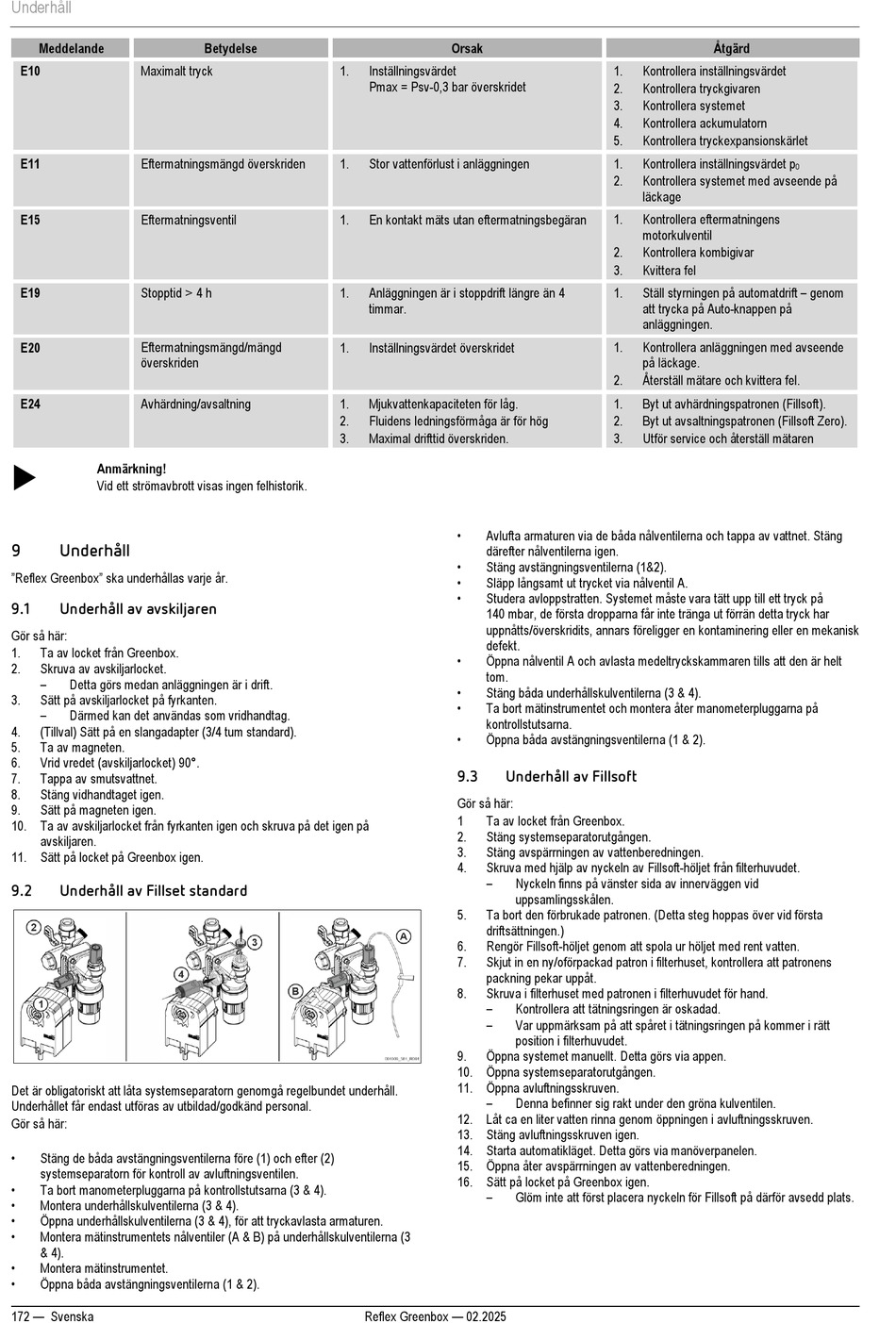

Underhåll
Meddelande
E10
Maximalt tryck
E11
Eftermatningsmängd överskriden
E15
Eftermatningsventil
E19
Stopptid ˃ 4 h
Eftermatningsmängd/mängd
E20
överskriden
E24
Avhärdning/avsaltning
Anmärkning!
Vid ett strömavbrott visas ingen felhistorik.
9
Underhåll
"Reflex Greenbox" ska underhållas varje år.
9.1
Underhåll av avskiljaren
Gör så här:
1.
Ta av locket från Greenbox.
2.
Skruva av avskiljarlocket.
Detta görs medan anläggningen är i drift.
3.
Sätt på avskiljarlocket på fyrkanten.
Därmed kan det användas som vridhandtag.
4.
(Tillval) Sätt på en slangadapter (3/4 tum standard).
5.
Ta av magneten.
6.
Vrid vredet (avskiljarlocket) 90°.
7.
Tappa av smutsvattnet.
8.
Stäng vidhandtaget igen.
9.
Sätt på magneten igen.
10. Ta av avskiljarlocket från fyrkanten igen och skruva på det igen på
avskiljaren.
11. Sätt på locket på Greenbox igen.
9.2
Underhåll av Fillset standard
Det är obligatoriskt att låta systemseparatorn genomgå regelbundet underhåll.
Underhållet får endast utföras av utbildad/godkänd personal.
Gör så här:
Stäng de båda avstängningsventilerna före (1) och efter (2)
systemseparatorn för kontroll av avluftningsventilen.
Ta bort manometerpluggarna på kontrollstutsarna (3 & 4).
Montera underhållskulventilerna (3 & 4).
Öppna underhållskulventilerna (3 & 4), för att tryckavlasta armaturen.
Montera mätinstrumentets nålventiler (A & B) på underhållskulventilerna (3
& 4).
Montera mätinstrumentet.
Öppna båda avstängningsventilerna (1 & 2).
172 — Svenska
Betydelse
1.
Inställningsvärdet
Pmax = Psv-0,3 bar överskridet
1.
Stor vattenförlust i anläggningen
1.
En kontakt mäts utan eftermatningsbegäran
1.
Anläggningen är i stoppdrift längre än 4
timmar.
1.
Inställningsvärdet överskridet
1.
Mjukvattenkapaciteten för låg.
2.
Fluidens ledningsförmåga är för hög
3.
Maximal drifttid överskriden.
Reflex Greenbox — 02.2025
Orsak
1.
2.
3.
4.
5.
1.
2.
1.
2.
3.
1.
1.
2.
1.
2.
3.
Avlufta armaturen via de båda nålventilerna och tappa av vattnet. Stäng
därefter nålventilerna igen.
Stäng avstängningsventilerna (1&2).
Släpp långsamt ut trycket via nålventil A.
Studera avloppstratten. Systemet måste vara tätt upp till ett tryck på
140 mbar, de första dropparna får inte tränga ut förrän detta tryck har
uppnåtts/överskridits, annars föreligger en kontaminering eller en mekanisk
defekt.
Öppna nålventil A och avlasta medeltryckskammaren tills att den är helt
tom.
Stäng båda underhållskulventilerna (3 & 4).
Ta bort mätinstrumentet och montera åter manometerpluggarna på
kontrollstutsarna.
Öppna båda avstängningsventilerna (1 & 2).
9.3
Underhåll av Fillsoft
Gör så här:
1
Ta av locket från Greenbox.
2.
Stäng systemseparatorutgången.
3.
Stäng avspärrningen av vattenberedningen.
4.
Skruva med hjälp av nyckeln av Fillsoft-höljet från filterhuvudet.
Nyckeln finns på vänster sida av innerväggen vid
uppsamlingsskålen.
5.
Ta bort den förbrukade patronen. (Detta steg hoppas över vid första
driftsättningen.)
6.
Rengör Fillsoft-höljet genom att spola ur höljet med rent vatten.
7.
Skjut in en ny/oförpackad patron i filterhuset, kontrollera att patronens
packning pekar uppåt.
8.
Skruva i filterhuset med patronen i filterhuvudet för hand.
Kontrollera att tätningsringen är oskadad.
Var uppmärksam på att spåret i tätningsringen på kommer i rätt
position i filterhuvudet.
9.
Öppna systemet manuellt. Detta görs via appen.
10. Öppna systemseparatorutgången.
11. Öppna avluftningsskruven.
Denna befinner sig rakt under den gröna kulventilen.
12. Låt ca en liter vatten rinna genom öppningen i avluftningsskruven.
13. Stäng avluftningsskruven igen.
14. Starta automatikläget. Detta görs via manöverpanelen.
15. Öppna åter avspärrningen av vattenberedningen.
16. Sätt på locket på Greenbox igen.
Glöm inte att först placera nyckeln för Fillsoft på därför avsedd plats.
Åtgärd
Kontrollera inställningsvärdet
Kontrollera tryckgivaren
Kontrollera systemet
Kontrollera ackumulatorn
Kontrollera tryckexpansionskärlet
Kontrollera inställningsvärdet p
0
Kontrollera systemet med avseende på
läckage
Kontrollera eftermatningens
motorkulventil
Kontrollera kombigivar
Kvittera fel
Ställ styrningen på automatdrift – genom
att trycka på Auto-knappen på
anläggningen.
Kontrollera anläggningen med avseende
på läckage.
Återställ mätare och kvittera fel.
Byt ut avhärdningspatronen (Fillsoft).
Byt ut avsaltningspatronen (Fillsoft Zero).
Utför service och återställ mätaren
