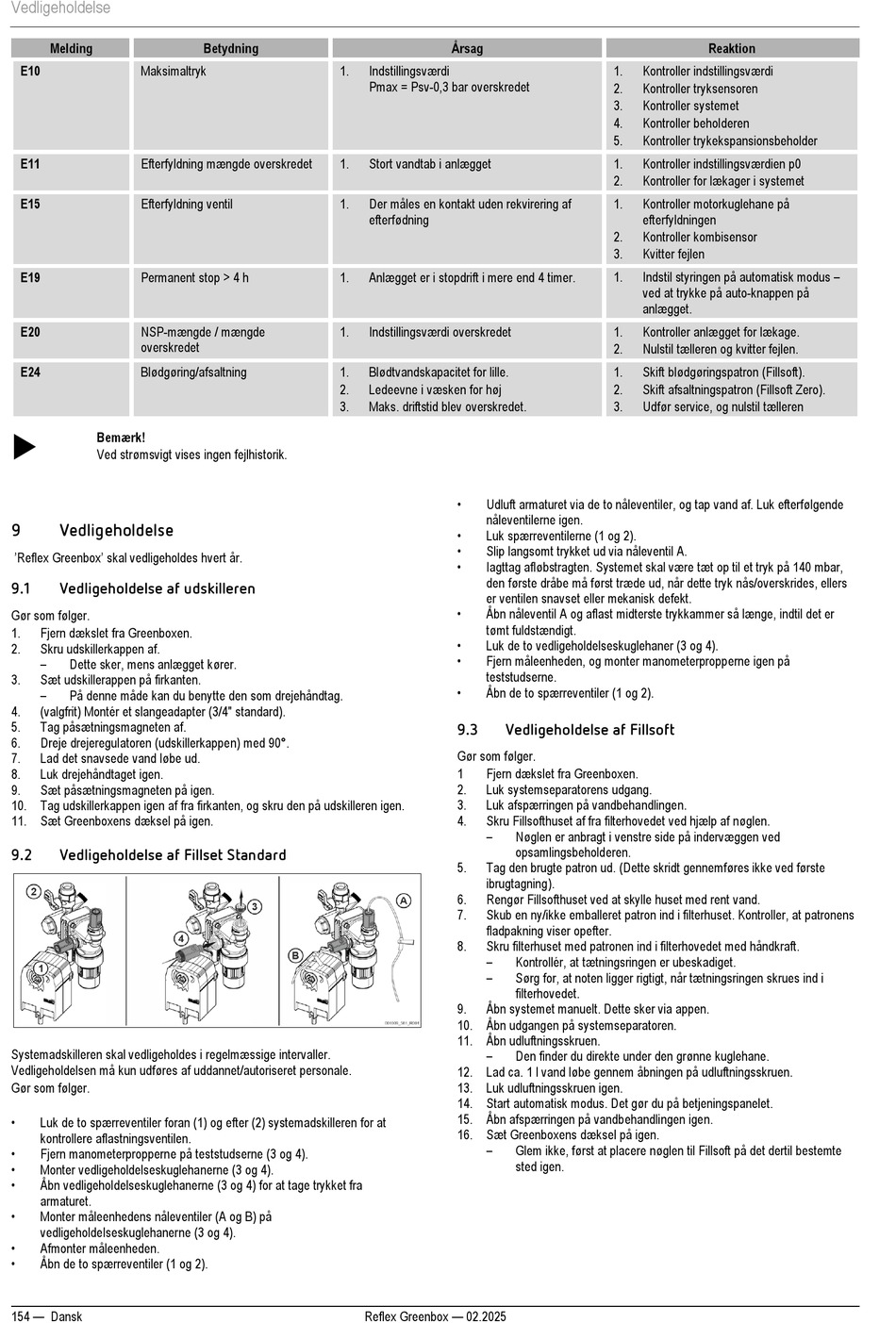

Vedligeholdelse
Melding
E10
Maksimaltryk
E11
Efterfyldning mængde overskredet
E15
Efterfyldning ventil
E19
Permanent stop > 4 h
E20
NSP-mængde / mængde
overskredet
E24
Blødgøring/afsaltning
Bemærk!
Ved strømsvigt vises ingen fejlhistorik.
9
Vedligeholdelse
'Reflex Greenbox' skal vedligeholdes hvert år.
9.1
Vedligeholdelse af udskilleren
Gør som følger.
1.
Fjern dækslet fra Greenboxen.
2.
Skru udskillerkappen af.
–
Dette sker, mens anlægget kører.
3.
Sæt udskillerappen på firkanten.
–
På denne måde kan du benytte den som drejehåndtag.
4.
(valgfrit) Montér et slangeadapter (3/4" standard).
5.
Tag påsætningsmagneten af.
6.
Dreje drejeregulatoren (udskillerkappen) med 90°.
7.
Lad det snavsede vand løbe ud.
8.
Luk drejehåndtaget igen.
9.
Sæt påsætningsmagneten på igen.
10. Tag udskillerkappen igen af fra firkanten, og skru den på udskilleren igen.
11. Sæt Greenboxens dæksel på igen.
9.2
Vedligeholdelse af Fillset Standard
Systemadskilleren skal vedligeholdes i regelmæssige intervaller.
Vedligeholdelsen må kun udføres af uddannet/autoriseret personale.
Gør som følger.
•
Luk de to spærreventiler foran (1) og efter (2) systemadskilleren for at
kontrollere aflastningsventilen.
•
Fjern manometerpropperne på teststudserne (3 og 4).
•
Monter vedligeholdelseskuglehanerne (3 og 4).
•
Åbn vedligeholdelseskuglehanerne (3 og 4) for at tage trykket fra
armaturet.
•
Monter måleenhedens nåleventiler (A og B) på
vedligeholdelseskuglehanerne (3 og 4).
•
Afmonter måleenheden.
•
Åbn de to spærreventiler (1 og 2).
154 — Dansk
Betydning
1.
Indstillingsværdi
Pmax = Psv-0,3 bar overskredet
1.
Stort vandtab i anlægget
1.
Der måles en kontakt uden rekvirering af
efterfødning
1.
Anlægget er i stopdrift i mere end 4 timer.
1.
Indstillingsværdi overskredet
1.
Blødtvandskapacitet for lille.
2.
Ledeevne i væsken for høj
3.
Maks. driftstid blev overskredet.
Reflex Greenbox — 02.2025
Årsag
1.
2.
3.
4.
5.
1.
2.
1.
2.
3.
1.
1.
2.
1.
2.
3.
•
Udluft armaturet via de to nåleventiler, og tap vand af. Luk efterfølgende
nåleventilerne igen.
•
Luk spærreventilerne (1 og 2).
•
Slip langsomt trykket ud via nåleventil A.
•
Iagttag afløbstragten. Systemet skal være tæt op til et tryk på 140 mbar,
den første dråbe må først træde ud, når dette tryk nås/overskrides, ellers
er ventilen snavset eller mekanisk defekt.
•
Åbn nåleventil A og aflast midterste trykkammer så længe, indtil det er
tømt fuldstændigt.
•
Luk de to vedligeholdelseskuglehaner (3 og 4).
•
Fjern måleenheden, og monter manometerpropperne igen på
teststudserne.
•
Åbn de to spærreventiler (1 og 2).
9.3
Vedligeholdelse af Fillsoft
Gør som følger.
1
Fjern dækslet fra Greenboxen.
2.
Luk systemseparatorens udgang.
3.
Luk afspærringen på vandbehandlingen.
4.
Skru Fillsofthuset af fra filterhovedet ved hjælp af nøglen.
–
Nøglen er anbragt i venstre side på indervæggen ved
opsamlingsbeholderen.
5.
Tag den brugte patron ud. (Dette skridt gennemføres ikke ved første
ibrugtagning).
6.
Rengør Fillsofthuset ved at skylle huset med rent vand.
7.
Skub en ny/ikke emballeret patron ind i filterhuset. Kontroller, at patronens
fladpakning viser opefter.
8.
Skru filterhuset med patronen ind i filterhovedet med håndkraft.
–
Kontrollér, at tætningsringen er ubeskadiget.
–
Sørg for, at noten ligger rigtigt, når tætningsringen skrues ind i
filterhovedet.
9.
Åbn systemet manuelt. Dette sker via appen.
10. Åbn udgangen på systemseparatoren.
11. Åbn udluftningsskruen.
–
Den finder du direkte under den grønne kuglehane.
12. Lad ca. 1 l vand løbe gennem åbningen på udluftningsskruen.
13. Luk udluftningsskruen igen.
14. Start automatisk modus. Det gør du på betjeningspanelet.
15. Åbn afspærringen på vandbehandlingen igen.
16. Sæt Greenboxens dæksel på igen.
–
Glem ikke, først at placere nøglen til Fillsoft på det dertil bestemte
sted igen.
Reaktion
Kontroller indstillingsværdi
Kontroller tryksensoren
Kontroller systemet
Kontroller beholderen
Kontroller trykekspansionsbeholder
Kontroller indstillingsværdien p0
Kontroller for lækager i systemet
Kontroller motorkuglehane på
efterfyldningen
Kontroller kombisensor
Kvitter fejlen
Indstil styringen på automatisk modus –
ved at trykke på auto-knappen på
anlægget.
Kontroller anlægget for lækage.
Nulstil tælleren og kvitter fejlen.
Skift blødgøringspatron (Fillsoft).
Skift afsaltningspatron (Fillsoft Zero).
Udfør service, og nulstil tælleren
