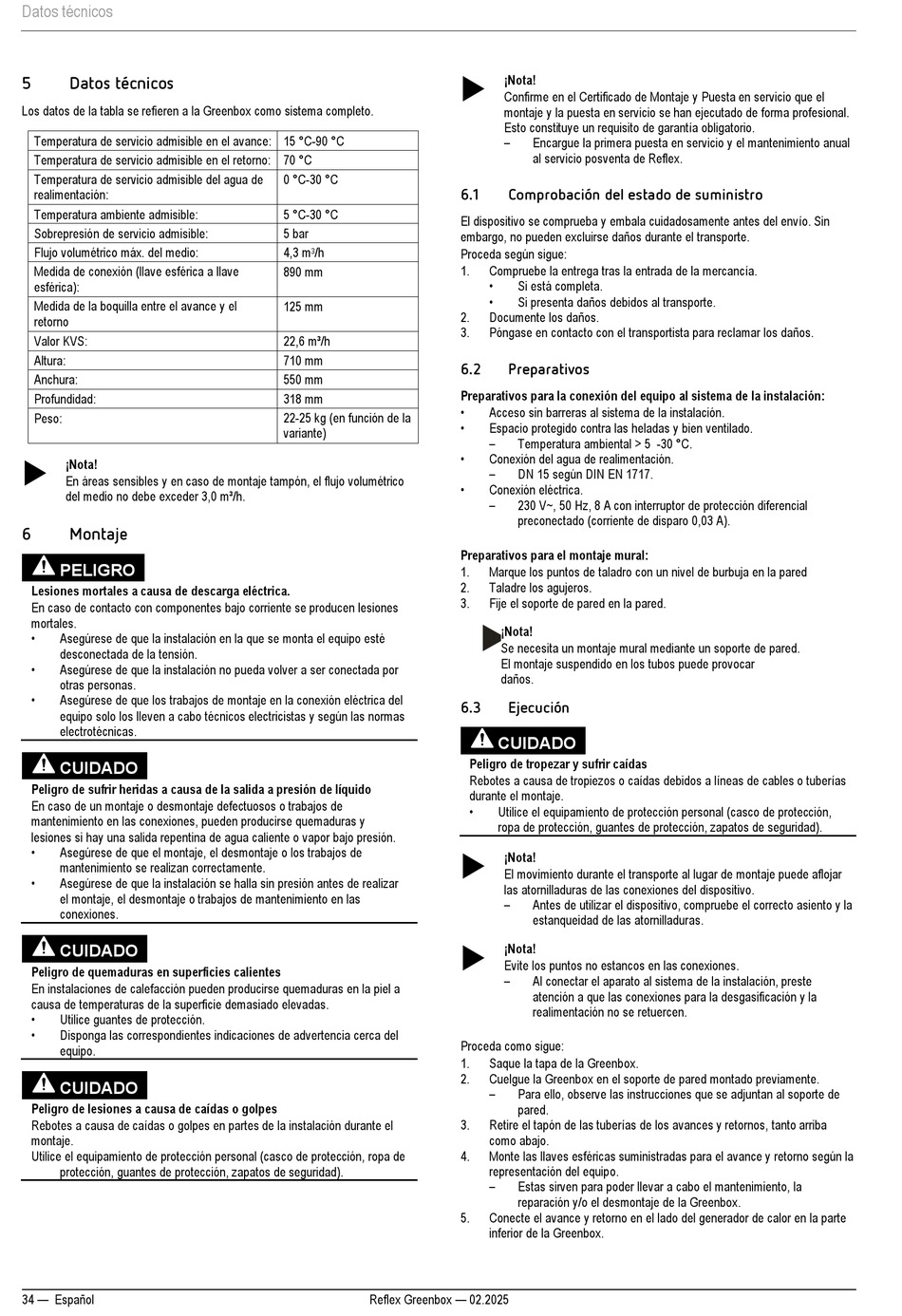

Datos técnicos
5
Datos técnicos
Los datos de la tabla se refieren a la Greenbox como sistema completo.
Temperatura de servicio admisible en el avance: 15 °C-90 °C
Temperatura de servicio admisible en el retorno: 70 °C
Temperatura de servicio admisible del agua de
realimentación:
Temperatura ambiente admisible:
Sobrepresión de servicio admisible:
Flujo volumétrico máx. del medio:
Medida de conexión (llave esférica a llave
esférica):
Medida de la boquilla entre el avance y el
retorno
Valor KVS:
Altura:
Anchura:
Profundidad:
Peso:
¡Nota!
En áreas sensibles y en caso de montaje tampón, el flujo volumétrico
del medio no debe exceder 3,0 m³/h.
6
Montaje
PELIGRO
Lesiones mortales a causa de descarga eléctrica.
En caso de contacto con componentes bajo corriente se producen lesiones
mortales.
•
Asegúrese de que la instalación en la que se monta el equipo esté
desconectada de la tensión.
•
Asegúrese de que la instalación no pueda volver a ser conectada por
otras personas.
•
Asegúrese de que los trabajos de montaje en la conexión eléctrica del
equipo solo los lleven a cabo técnicos electricistas y según las normas
electrotécnicas.
CUIDADO
Peligro de sufrir heridas a causa de la salida a presión de líquido
En caso de un montaje o desmontaje defectuosos o trabajos de
mantenimiento en las conexiones, pueden producirse quemaduras y
lesiones si hay una salida repentina de agua caliente o vapor bajo presión.
•
Asegúrese de que el montaje, el desmontaje o los trabajos de
mantenimiento se realizan correctamente.
•
Asegúrese de que la instalación se halla sin presión antes de realizar
el montaje, el desmontaje o trabajos de mantenimiento en las
conexiones.
CUIDADO
Peligro de quemaduras en superficies calientes
En instalaciones de calefacción pueden producirse quemaduras en la piel a
causa de temperaturas de la superficie demasiado elevadas.
•
Utilice guantes de protección.
•
Disponga las correspondientes indicaciones de advertencia cerca del
equipo.
CUIDADO
Peligro de lesiones a causa de caídas o golpes
Rebotes a causa de caídas o golpes en partes de la instalación durante el
montaje.
Utilice el equipamiento de protección personal (casco de protección, ropa de
protección, guantes de protección, zapatos de seguridad).
34 — Español
0 °C-30 °C
5 °C-30 °C
5 bar
4,3 m
/h
3
890 mm
125 mm
22,6 m³/h
710 mm
550 mm
318 mm
22-25 kg (en función de la
variante)
Reflex Greenbox — 02.2025
¡Nota!
Confirme en el Certificado de Montaje y Puesta en servicio que el
montaje y la puesta en servicio se han ejecutado de forma profesional.
Esto constituye un requisito de garantía obligatorio.
–
Encargue la primera puesta en servicio y el mantenimiento anual
al servicio posventa de Reflex.
6.1
Comprobación del estado de suministro
El dispositivo se comprueba y embala cuidadosamente antes del envío. Sin
embargo, no pueden excluirse daños durante el transporte.
Proceda según sigue:
1.
Compruebe la entrega tras la entrada de la mercancía.
•
Si está completa.
•
Si presenta daños debidos al transporte.
2.
Documente los daños.
3.
Póngase en contacto con el transportista para reclamar los daños.
6.2
Preparativos
Preparativos para la conexión del equipo al sistema de la instalación:
•
Acceso sin barreras al sistema de la instalación.
•
Espacio protegido contra las heladas y bien ventilado.
–
Temperatura ambiental > 5 -30 °C.
•
Conexión del agua de realimentación.
–
DN 15 según DIN EN 1717.
•
Conexión eléctrica.
–
230 V~, 50 Hz, 8 A con interruptor de protección diferencial
preconectado (corriente de disparo 0,03 A).
Preparativos para el montaje mural:
1.
Marque los puntos de taladro con un nivel de burbuja en la pared
2.
Taladre los agujeros.
3.
Fije el soporte de pared en la pared.
¡Nota!
Se necesita un montaje mural mediante un soporte de pared.
El montaje suspendido en los tubos puede provocar
daños.
6.3
Ejecución
CUIDADO
Peligro de tropezar y sufrir caídas
Rebotes a causa de tropiezos o caídas debidos a líneas de cables o tuberías
durante el montaje.
•
Utilice el equipamiento de protección personal (casco de protección,
ropa de protección, guantes de protección, zapatos de seguridad).
¡Nota!
El movimiento durante el transporte al lugar de montaje puede aflojar
las atornilladuras de las conexiones del dispositivo.
–
Antes de utilizar el dispositivo, compruebe el correcto asiento y la
estanqueidad de las atornilladuras.
¡Nota!
Evite los puntos no estancos en las conexiones.
–
Al conectar el aparato al sistema de la instalación, preste
atención a que las conexiones para la desgasificación y la
realimentación no se retuercen.
Proceda como sigue:
1.
Saque la tapa de la Greenbox.
2.
Cuelgue la Greenbox en el soporte de pared montado previamente.
–
Para ello, observe las instrucciones que se adjuntan al soporte de
pared.
3.
Retire el tapón de las tuberías de los avances y retornos, tanto arriba
como abajo.
4.
Monte las llaves esféricas suministradas para el avance y retorno según la
representación del equipo.
–
Estas sirven para poder llevar a cabo el mantenimiento, la
reparación y/o el desmontaje de la Greenbox.
5.
Conecte el avance y retorno en el lado del generador de calor en la parte
inferior de la Greenbox.
