VORSICHT
Verletzungsgefahr durch hohes Gerätegewicht
Durch das Gerätegewicht besteht die Gefahr von körperlichen Schäden und
Unfällen.
•
Arbeiten Sie gegebenenfalls bei der Montage oder Demontage mit
einer zweiten Person.
4
Gerätebeschreibung
4.1

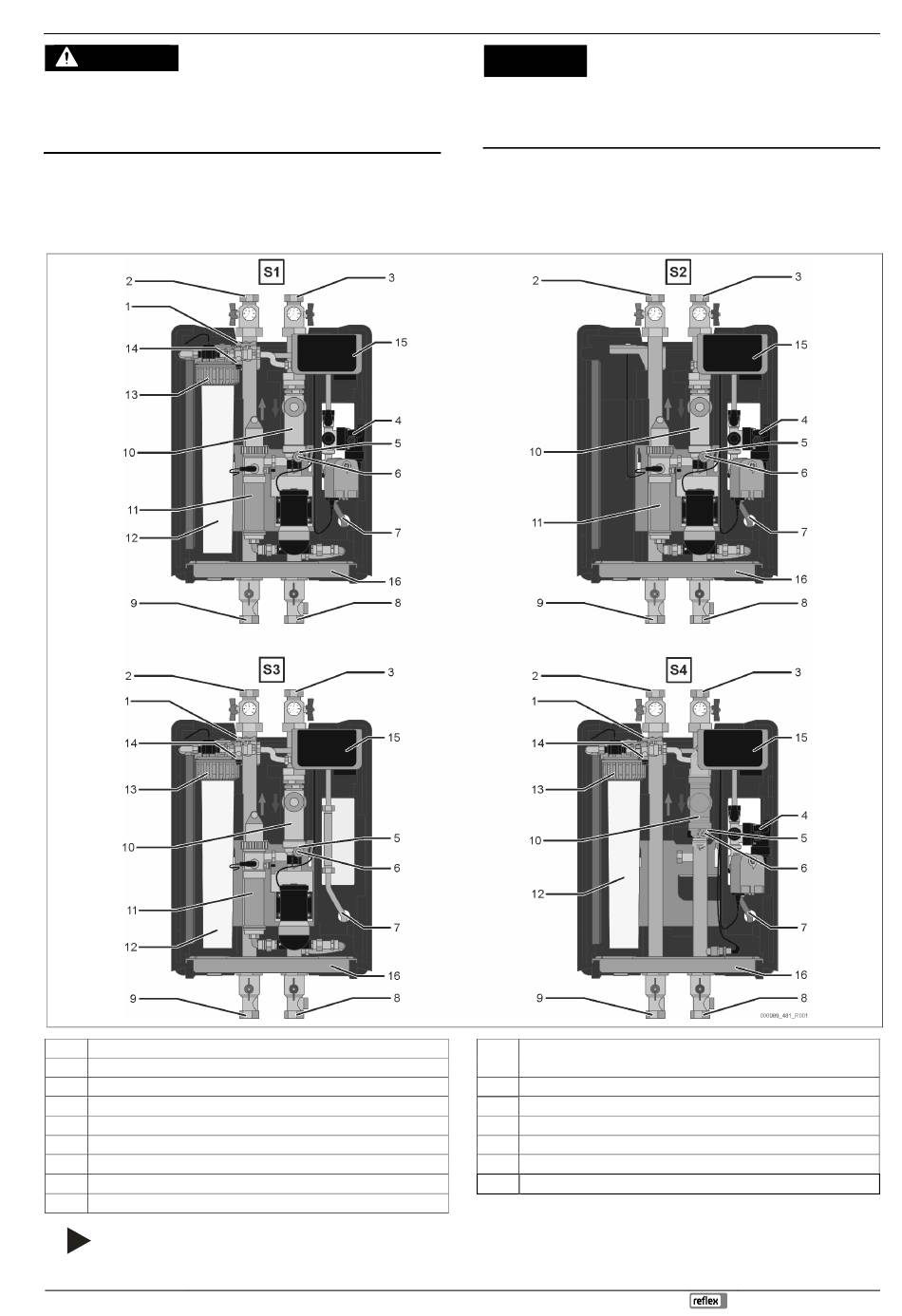

Übersichtsdarstellung
1
Absperrung Wasseraufbereitung
2
Vorlauf Wärmeverbraucher
3
Rücklauf Wärmeverbraucher
4
Systemtrennereinheit (Fillset Standard)
5
Abscheiderkappe
6
Abscheider Vierkant (zur Aufnahme der Abscheiderkappe als Drehgriff)
7
Anschluss Nachspeisewasser
8
Rücklauf Wärmeerzeuger mit Anschluss MAG
9
Vorlauf Wärmeerzeuger
Hinweis!
Pos. 16 Tropfwasserauffangschale: Tropfwasser ist nach regionalen Vorschriften bauseitig abzuführen (Anschluss wahlweise DN40 oder
Schlauchanschluss).
ACHTUNG
Geräteschaden durch Transport
Bei unsachgemäßem Transport können Beschädigungen am Gerät entstehen.
•
Schützen Sie die Anschlüsse vor Beschädigungen mit geeigneten
Abdeckungen.
10
S1-S3: Schlamm- & Magnetit Abscheider Exdirt
S4: Schlamm-, Magnetit- & Mikroblasenabscheider Extwin
11
Vakuum-Sprührohr-Entgasung (Servitec Plug-In)
12
Wasseraufbereitung (Fillsoft)
13
Fillsoft Drehverschluss
14
Entlüftungsschraube
15
Steuerung/Display (Reflex Control Smart)
16
Tropfwasserauffangschale
Reflex Greenbox — 02.2025
Gerätebeschreibung
Deutsch — 5
