CUIDADO
Perigo de ferimentos devido ao peso elevado do aparelho
O peso do aparelho pode dar origem a acidentes e lesões.
•
Se necessário, os trabalhos de montagem e desmontagem devem ser
realizados por duas pessoas.
4

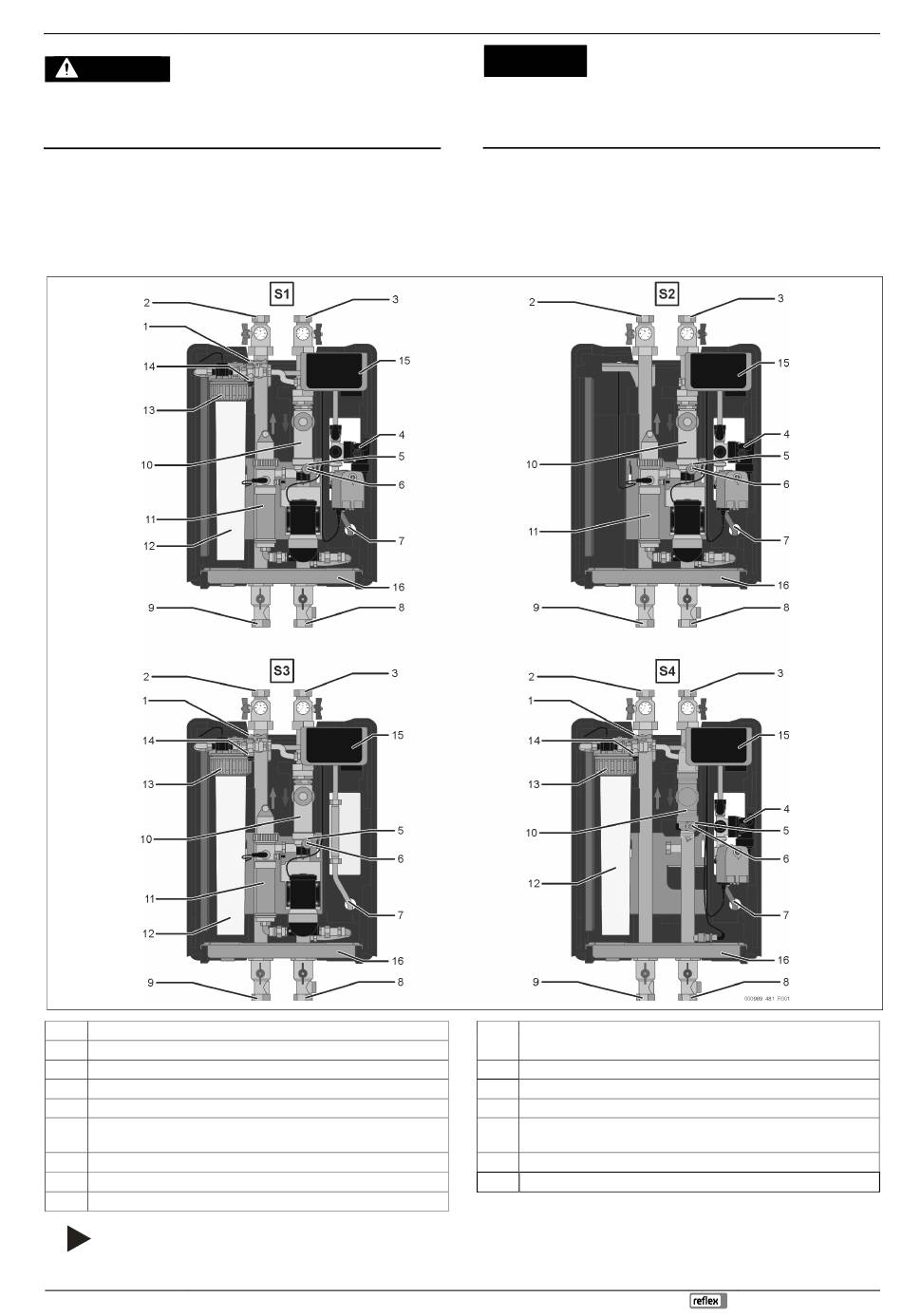

Descrição do aparelho
4.1
Visão geral
1
Corte do tratamento de água
2
Ida do consumidor de calor
3
Retorno do consumidor de calor
4
Unidade do separador do sistema (Fillset padrão)
5
Tampão do separador
6
Separador de perfil quadrado (para alojar o tampão do separador
como manípulo giratório)
7
Ligação da água de reposição
8
Retorno do gerador térmico com ligação do vaso de expansão
9
Ida do gerador térmico
Nota!
Pos. 16 da bandeja de gotejamento: A água pingada deve ser drenada no local, de acordo com os regulamentos regionais (ligação opcional DN40 ou
ligação de mangueira).
ATENÇÃO
Danificação do aparelho durante o transporte
Em caso de transporte inadequado, o aparelho pode sofrer danos.
•
As ligações devem ser protegidas com tampas próprias para evitar a
sua danificação.
10
S1–S3: Separador de lamas e magnetite Exdirt
S4: Separador de lamas, magnetite e microbolhas ExTwin
11
Desgaseificação tubo de pulverização sob vácuo (plug-in Servitec)
12
Tratamento de água (Fillsoft)
13
Fillsoft fecho giratório
14
Parafuso de purga
15
Controlador/visor (Reflex Control Smart)
16
Bandeja de gotejamento
Reflex Greenbox — 02.2025
Descrição do aparelho
Português — 41
