Montage
7.
Installieren Sie das Membrandruckausdehnungsgefäß mit dem dafür
vorgesehenen Anschluss Kugelhahn Rücklauf zum Wärmeerzeuger.
8.
Schließen Sie den Trinkwasseranschluss für die Nachspeisung an.
9.
Wenn eine Wasseraufbereitung vorhanden ist, setzen Sie die
Wasseraufbereitungspatrone (Fillsoftpatrone) in die Wasseraufbereitung
(Fillsoft) ein.
10. Befüllen Sie die Anlage.
6.3.1

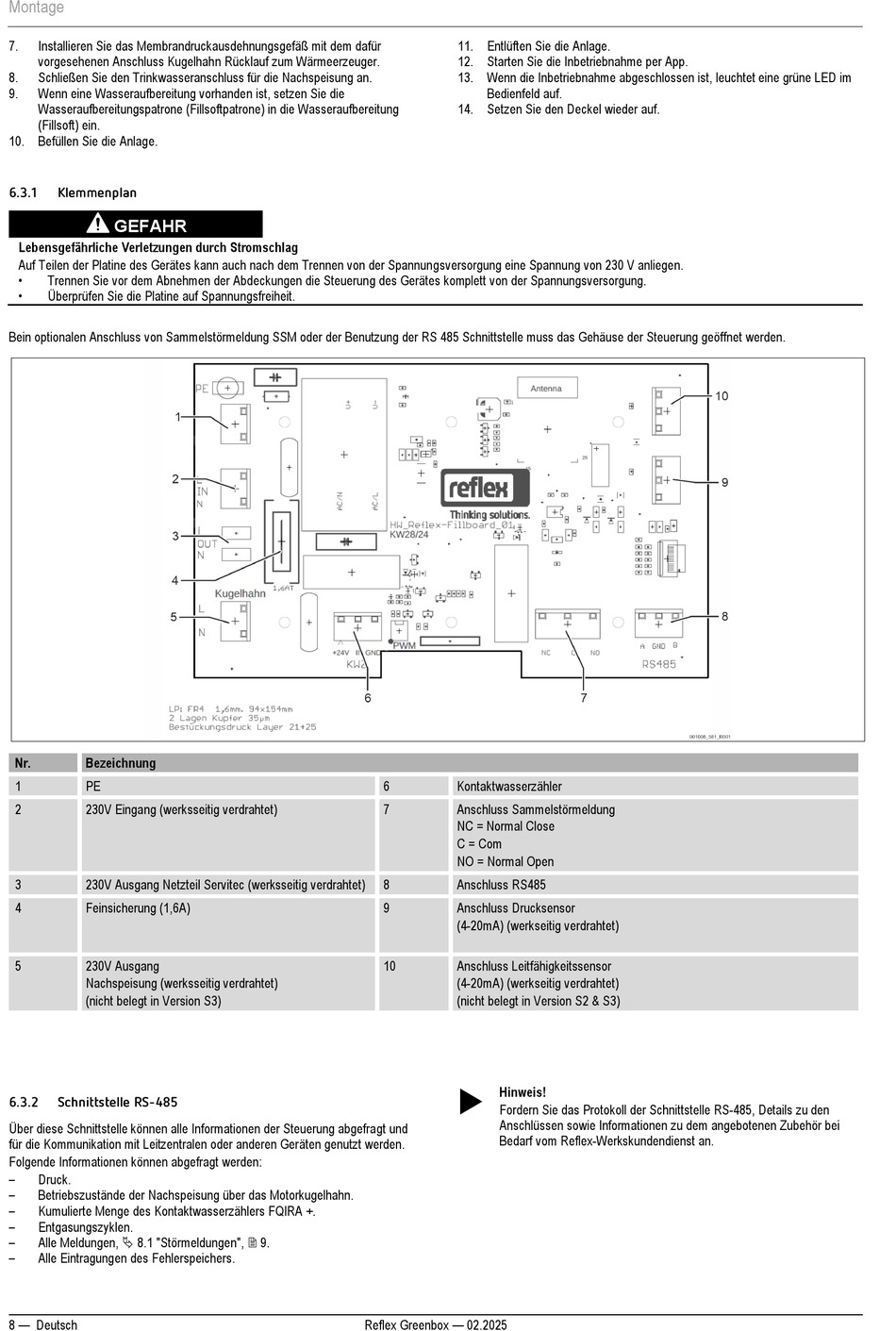

Klemmenplan
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag
Auf Teilen der Platine des Gerätes kann auch nach dem Trennen von der Spannungsversorgung eine Spannung von 230 V anliegen.
•
Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung des Gerätes komplett von der Spannungsversorgung.
•
Überprüfen Sie die Platine auf Spannungsfreiheit.
Bein optionalen Anschluss von Sammelstörmeldung SSM oder der Benutzung der RS 485 Schnittstelle muss das Gehäuse der Steuerung geöffnet werden.
Nr.
Bezeichnung
1
PE
2
230V Eingang (werksseitig verdrahtet)
3
230V Ausgang Netzteil Servitec (werksseitig verdrahtet)
4
Feinsicherung (1,6A)
5
230V Ausgang
Nachspeisung (werksseitig verdrahtet)
(nicht belegt in Version S3)
6.3.2
Schnittstelle RS-485
Über diese Schnittstelle können alle Informationen der Steuerung abgefragt und
für die Kommunikation mit Leitzentralen oder anderen Geräten genutzt werden.
Folgende Informationen können abgefragt werden:
–
Druck.
–
Betriebszustände der Nachspeisung über das Motorkugelhahn.
–
Kumulierte Menge des Kontaktwasserzählers FQIRA +.
–
Entgasungszyklen.
–
Alle Meldungen, 8.1 "Störmeldungen", 9.
–
Alle Eintragungen des Fehlerspeichers.
8 — Deutsch
11. Entlüften Sie die Anlage.
12. Starten Sie die Inbetriebnahme per App.
13. Wenn die Inbetriebnahme abgeschlossen ist, leuchtet eine grüne LED im
Bedienfeld auf.
14. Setzen Sie den Deckel wieder auf.
6
Kontaktwasserzähler
7
Anschluss Sammelstörmeldung
NC = Normal Close
C = Com
NO = Normal Open
8
Anschluss RS485
9
Anschluss Drucksensor
(4-20mA) (werkseitig verdrahtet)
10
Anschluss Leitfähigkeitssensor
(4-20mA) (werkseitig verdrahtet)
(nicht belegt in Version S2 & S3)
Hinweis!
Fordern Sie das Protokoll der Schnittstelle RS-485, Details zu den
Anschlüssen sowie Informationen zu dem angebotenen Zubehör bei
Bedarf vom Reflex-Werkskundendienst an.
Reflex Greenbox — 02.2025
