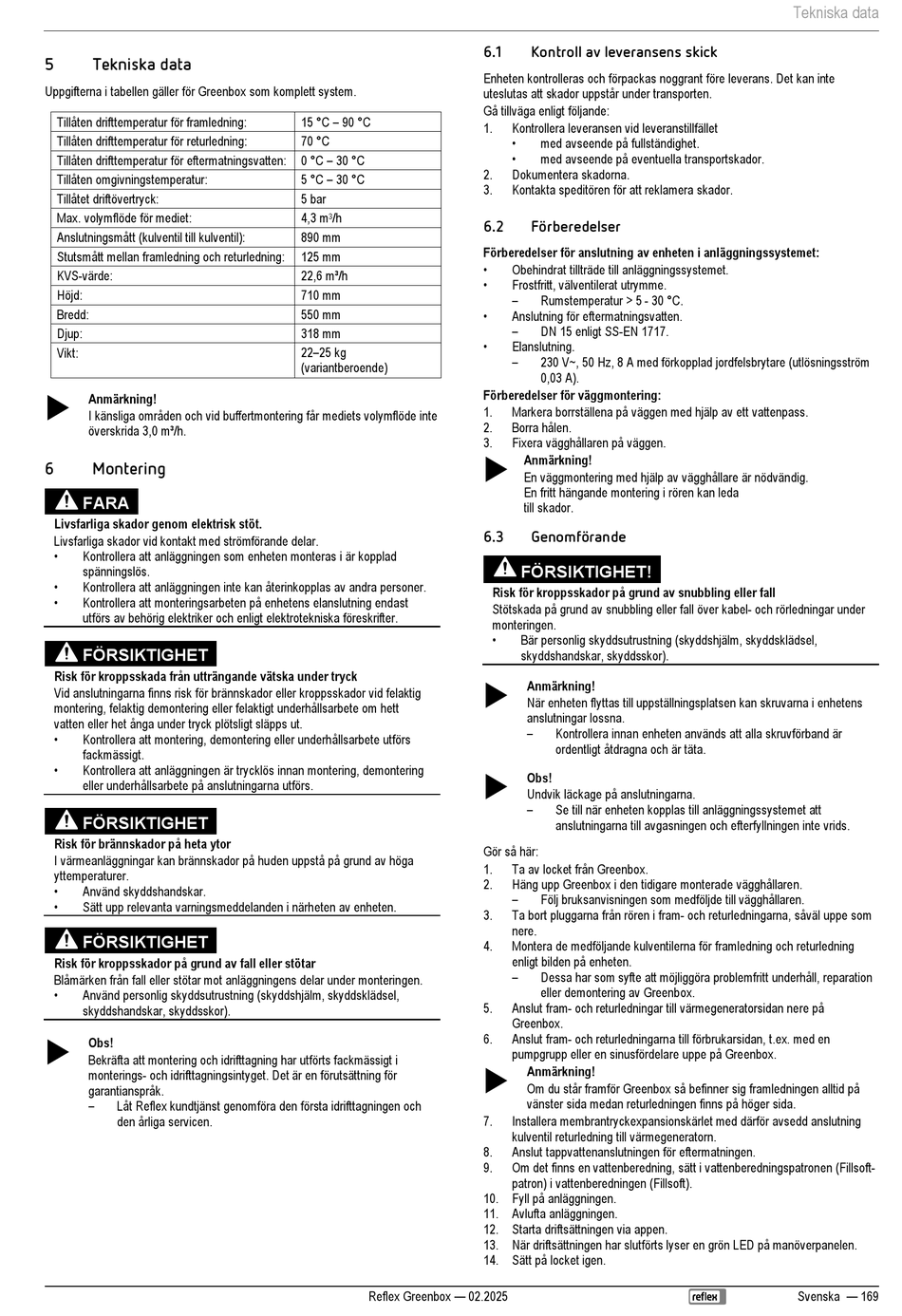

5
Tekniska data
Uppgifterna i tabellen gäller för Greenbox som komplett system.
Tillåten drifttemperatur för framledning:
Tillåten drifttemperatur för returledning:
Tillåten drifttemperatur för eftermatningsvatten:
Tillåten omgivningstemperatur:
Tillåtet driftövertryck:
Max. volymflöde för mediet:
Anslutningsmått (kulventil till kulventil):
Stutsmått mellan framledning och returledning:
KVS-värde:
Höjd:
Bredd:
Djup:
Vikt:
Anmärkning!
I känsliga områden och vid buffertmontering får mediets volymflöde inte
överskrida 3,0 m³/h.
6
Montering
FARA
Livsfarliga skador genom elektrisk stöt.
Livsfarliga skador vid kontakt med strömförande delar.
•
Kontrollera att anläggningen som enheten monteras i är kopplad
spänningslös.
•
Kontrollera att anläggningen inte kan återinkopplas av andra personer.
•
Kontrollera att monteringsarbeten på enhetens elanslutning endast
utförs av behörig elektriker och enligt elektrotekniska föreskrifter.
FÖRSIKTIGHET
Risk för kroppsskada från utträngande vätska under tryck
Vid anslutningarna finns risk för brännskador eller kroppsskador vid felaktig
montering, felaktig demontering eller felaktigt underhållsarbete om hett
vatten eller het ånga under tryck plötsligt släpps ut.
•
Kontrollera att montering, demontering eller underhållsarbete utförs
fackmässigt.
•
Kontrollera att anläggningen är trycklös innan montering, demontering
eller underhållsarbete på anslutningarna utförs.
FÖRSIKTIGHET
Risk för brännskador på heta ytor
I värmeanläggningar kan brännskador på huden uppstå på grund av höga
yttemperaturer.
•
Använd skyddshandskar.
•
Sätt upp relevanta varningsmeddelanden i närheten av enheten.
FÖRSIKTIGHET
Risk för kroppsskador på grund av fall eller stötar
Blåmärken från fall eller stötar mot anläggningens delar under monteringen.
•
Använd personlig skyddsutrustning (skyddshjälm, skyddsklädsel,
skyddshandskar, skyddsskor).
Obs!
Bekräfta att montering och idrifttagning har utförts fackmässigt i
monterings- och idrifttagningsintyget. Det är en förutsättning för
garantianspråk.
–
Låt Reflex kundtjänst genomföra den första idrifttagningen och
den årliga servicen.
15 °C – 90 °C
70 °C
0 °C – 30 °C
5 °C – 30 °C
5 bar
4,3 m
/h
3
890 mm
125 mm
22,6 m³/h
710 mm
550 mm
318 mm
22–25 kg
(variantberoende)
Reflex Greenbox — 02.2025
6.1
Kontroll av leveransens skick
Enheten kontrolleras och förpackas noggrant före leverans. Det kan inte
uteslutas att skador uppstår under transporten.
Gå tillväga enligt följande:
1.
Kontrollera leveransen vid leveranstillfället
•
med avseende på fullständighet.
•
med avseende på eventuella transportskador.
2.
Dokumentera skadorna.
3.
Kontakta speditören för att reklamera skador.
6.2
Förberedelser
Förberedelser för anslutning av enheten i anläggningssystemet:
•
Obehindrat tillträde till anläggningssystemet.
•
Frostfritt, välventilerat utrymme.
–
Rumstemperatur > 5 - 30 °C.
•
Anslutning för eftermatningsvatten.
–
DN 15 enligt SS-EN 1717.
•
Elanslutning.
–
230 V~, 50 Hz, 8 A med förkopplad jordfelsbrytare (utlösningsström
0,03 A).
Förberedelser för väggmontering:
1.
Markera borrställena på väggen med hjälp av ett vattenpass.
2.
Borra hålen.
3.
Fixera vägghållaren på väggen.
Anmärkning!
En väggmontering med hjälp av vägghållare är nödvändig.
En fritt hängande montering i rören kan leda
till skador.
6.3
Genomförande
FÖRSIKTIGHET!
Risk för kroppsskador på grund av snubbling eller fall
Stötskada på grund av snubbling eller fall över kabel- och rörledningar under
monteringen.
•
Bär personlig skyddsutrustning (skyddshjälm, skyddsklädsel,
skyddshandskar, skyddsskor).
Anmärkning!
När enheten flyttas till uppställningsplatsen kan skruvarna i enhetens
anslutningar lossna.
–
Kontrollera innan enheten används att alla skruvförband är
ordentligt åtdragna och är täta.
Obs!
Undvik läckage på anslutningarna.
–
Se till när enheten kopplas till anläggningssystemet att
anslutningarna till avgasningen och efterfyllningen inte vrids.
Gör så här:
1.
Ta av locket från Greenbox.
2.
Häng upp Greenbox i den tidigare monterade vägghållaren.
–
Följ bruksanvisningen som medföljde till vägghållaren.
3.
Ta bort pluggarna från rören i fram- och returledningarna, såväl uppe som
nere.
4.
Montera de medföljande kulventilerna för framledning och returledning
enligt bilden på enheten.
–
Dessa har som syfte att möjliggöra problemfritt underhåll, reparation
eller demontering av Greenbox.
5.
Anslut fram- och returledningar till värmegeneratorsidan nere på
Greenbox.
6.
Anslut fram- och returledningarna till förbrukarsidan, t.ex. med en
pumpgrupp eller en sinusfördelare uppe på Greenbox.
Anmärkning!
Om du står framför Greenbox så befinner sig framledningen alltid på
vänster sida medan returledningen finns på höger sida.
7.
Installera membrantryckexpansionskärlet med därför avsedd anslutning
kulventil returledning till värmegeneratorn.
8.
Anslut tappvattenanslutningen för eftermatningen.
9.
Om det finns en vattenberedning, sätt i vattenberedningspatronen (Fillsoft-
patron) i vattenberedningen (Fillsoft).
10. Fyll på anläggningen.
11. Avlufta anläggningen.
12. Starta driftsättningen via appen.
13. När driftsättningen har slutförts lyser en grön LED på manöverpanelen.
14. Sätt på locket igen.
Tekniska data
Svenska — 169
