PREVIDNO
Nevarnost poškodb zaradi visoke teže aparata
Zaradi teže aparata obstaja nevarnost telesnih poškodb ali nesreč.
•
Pri montaži in demontaži naj vam pri delu pomaga še ena oseba.
4
Opis aparata
4.1

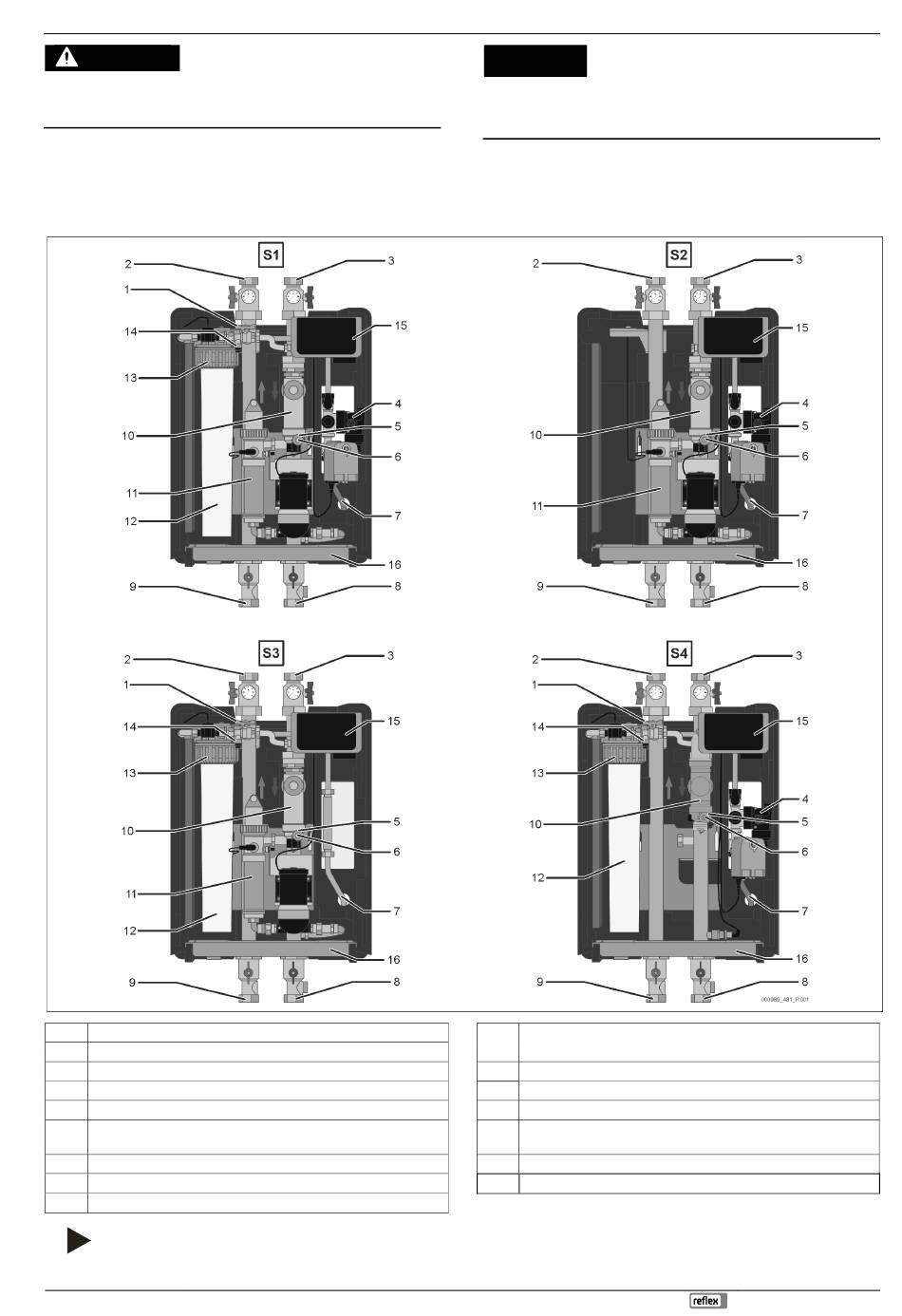

Pregledni prikaz
1
Zapora Priprava vode
2
Dotok Porabnik toplote
3
Povratek Porabnik toplote
4
Enota sistemski ločilnik (Fillset Standard)
5
Kapa izločevalnika
6
Izločevalnik, kvadratni kos (za prevzem kape izločevalnika kot vrtljiv
ročaj)
7
Priključek Napajalna voda
8
Povratek Generator toplote s priključkom MAG
9
Dotok Generator toplote
Napotek!
Pol. 16 Posoda za zbiranje kapljajoče vode: Kapljajočo vodo je treba odvajati na mestu postavitve v skladu z regionalnimi predpisi (priključek po želji
DN40 ali priključek za gibko cev).
POZOR
Škoda na aparatu, nastala pri transportu
Nepravilno prevažanje lahko aparat poškoduje.
•
Ščitite priključke pred poškodbami s primernim pokrovom.
10
S1-S3: Izločevalnik blata in magnetita Exdirt
S4: Izločevalnik blata, magnetita in mikromehurčkov Extwin
11
Razplinjanje z vakuumsko pršilno cevjo (Servitec Plug-In)
12
Priprava vode (Fillsoft)
13
Fillsoft Vrtljivo zapiralo
14
Odzračevalni vijak
15
Krmilje/zaslon(Reflex Control Smart)
16
Posoda za zbiranje kapljalne vode
Reflex Greenbox — 02.2025
Opis aparata
Slovenščina — 77
