Inbetriebnahme

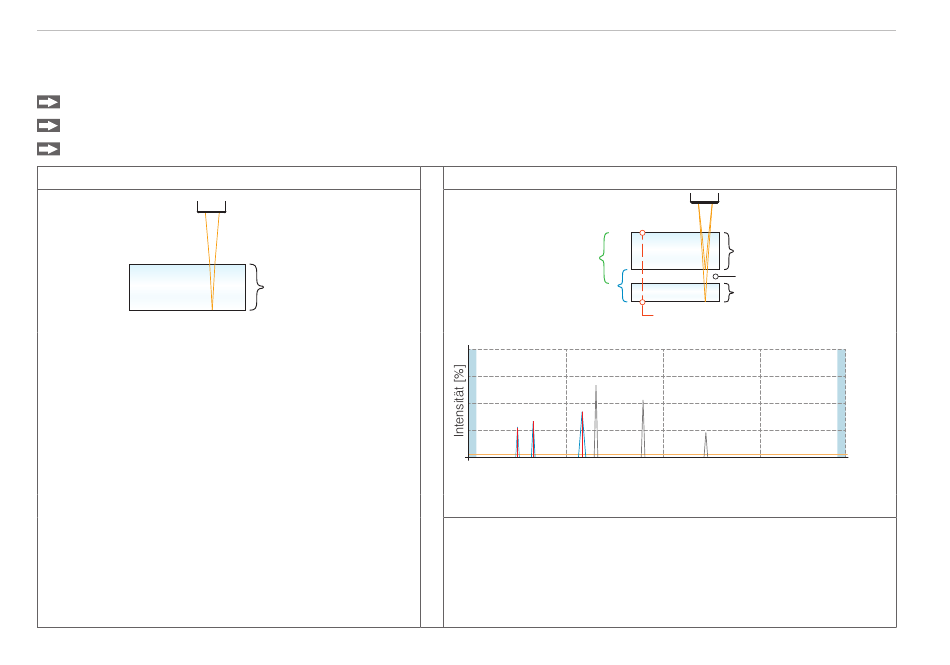

Messpeak Sortierung

Die Auswahl des/der Peaks entscheidet darüber, welcher Bereich im Signal für die Dickenmessung genutzt wird.
Wechseln Sie in die Materialauswahl, Menü Einstellungen > Messwertaufnahme.
Wählen Sie als Diagrammtyp FFT.
Wählen Sie zwischen Erster Peak oder Höchster Peak.
IMS5420 und IMS5420IP67
Schicht 1
Das System MS5420 und IMS5420IP67 wertet eine
Schicht aus.
Der Peak im FFT-Signal entspricht bereits der Dicke.
Die Entscheidung erster oder höchster Peak ist nicht
erforderlich.
IMS5420-TH / IMS5420MP-TH / IMS5420IP67-TH / IMS5420IP67MP-TH
Peak 1
IMS5420MP und IMS5420IP67MP
Peak 5
Peak 3
0 20
Bereich [%]
Ab dem ersten Peak wird ausgewertet, z. B. 3 von 4 Peaks
Das System MS5420MP und IMS5420IP67MP wertet bis zu fünf
Schichten aus. Jeder Peak steht für einen Dickenwert. Die Peaks
werden beginnend bei Messbereichsanfang (für die dünnste
Schicht) Richtung Messbereichsende (für die dickste Schicht)
gezählt. Auch kombinierte Dicken benachbarter Schichten werden
ausgewertet.
Peak 4
Schicht 3
Peak 1
Schicht 1
Peak 2
Schicht 2
Peak 6
40 60 80
Seite 16
