Inbetriebnahme

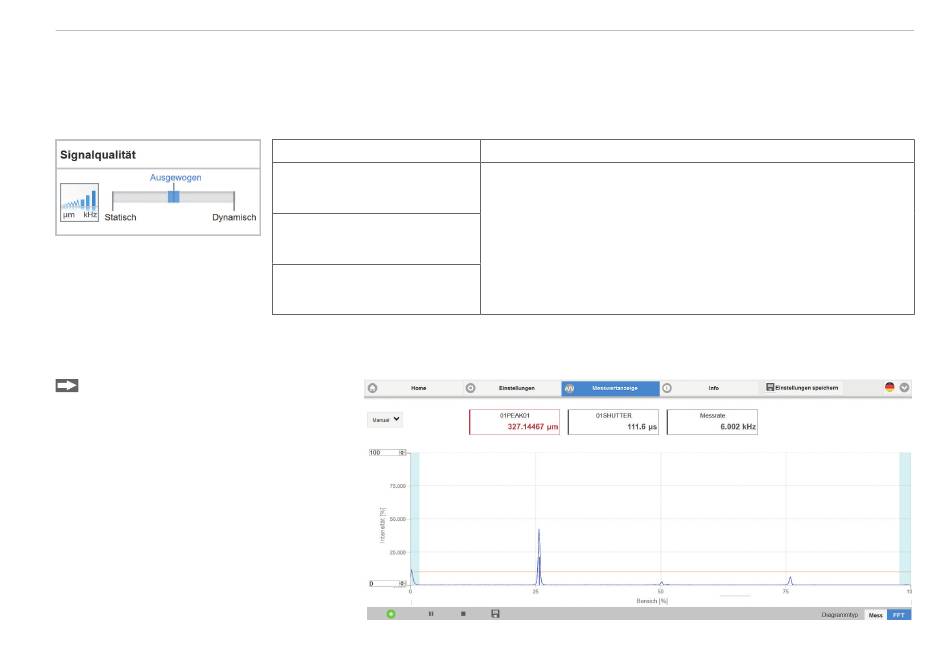

Signalqualität
Mit der Funktion Signalqualität können Sie die Messrate und die jeweilige Mittelung beeinflussen. Die Mittelung
mit der Funktion Median wird durch das Preset vorgegeben. Die nachfolgende gleitende Mittelung wird durch die
Funktion Signalqualität vorgegeben.
Individuelle Materialauswahl: Menü Einstellungen > Messwertaufnahme > Materialauswahl möglich.

FFT-Signal kontrollieren

Gehen Sie in das Menü Mess-
wertanzeige. Blenden Sie die
FFT-Signaldarstellung mit FFT ein.
Das Signal im Grafikfenster zeigt die
Dicke des Messobjektes an. Links
0 % (dünnes Messobjekt) und rechts
100 % (dickes Messobjekt). Der
zugehörige Messwert ist durch eine
senkrechte Linie (Peakmarkierung)
markiert. Das Diagramm startet
automatisch bei einem Aufruf der
Webseite.
IMS5420-TH / IMS5420MP-TH / IMS5420IP67-TH / IMS5420IP67MP-TH
Mittelung
Statisch, gleitend mit 128
Werten, Messrate 0,2 kHz
Ausgewogen, gleitend mit
16 Werten, Messrate 1 kHz
Dynamisch, gleitend mit
4 Werten, Messrate 6 kHz
Beschreibung
Im Bereich Signalqualität kann zwischen drei vorgege-
benen Grundeinstellungen (Statisch, Ausgewogen und
Dynamisch) gewechselt werden. Dabei ist die Reaktion im
Diagramm und der Systemkonfiguration sofort sichtbar.
i
Startet der Controller mit einer benutzerdefinierten
Messeinstellung (Setup), ist ein Ändern der Signal-
qualität nicht möglich.
