MICRO-EPSILON interferoMETER IMS5420-TH Benutzerhandbuch Seite 22

Inbetriebnahme
Peak 2
Schicht 2
1
Peak 4
Peak 1
Schicht 1
Peak 3
Schicht 3
IMS5420-TH / IMS5420MP-TH / IMS5420IP67-TH / IMS5420IP67MP-TH

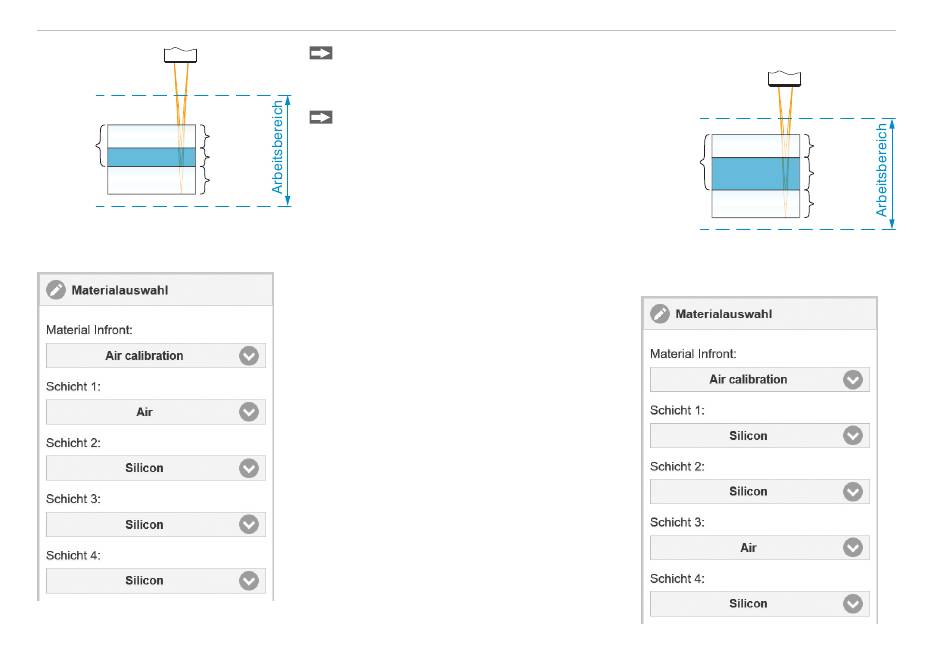

Wechseln Sie in die Materialauswahl,
Menü Einstellungen > Mess-
wertaufnahme.
Ordnen Sie, entsprechend dem ver-
wendeten Messobjekt, die Materialien
den einzeln Schichten zu.
Im Vergleich zum linken Beispiel hat die
Dicke der mittleren Schicht (blau) zuge-
nommen und ist größer als die obere und
die untere Schicht. Für diesen Fall ist die
Materialauswahl anzupassen.
Im FFT-Signal wechseln Peak 1 bis
Peak 3 die Plätze, siehe Kap. Übersicht
mögliche Presets.
Die Materialauswahl für eine Dickenmes-
sung startet mit der dünnsten Schicht
(Schicht 1) unabhängig von der physikali-
schen Anordnung im Messobjekt.
1) Die Controller IMS5420MP und
IMS5420IP67MP werten auch kombinierte
Dicken der verschiedenen Schichten aus.
Für Schicht 4 muss nicht zwingend ein Ma-
terial ausgewählt werden. Peak 4 steht für
eine Kombinationsschicht aus den beiden
oberen Schichten. Der Controller wertet
diese Schicht aus; das Ergebnis hat in der
Messung aber keine Bedeutung.
Peak 1
Schicht 1
1
Peak 4
Peak 3
Schicht 3
Peak 2
Schicht 2
Seite 22
