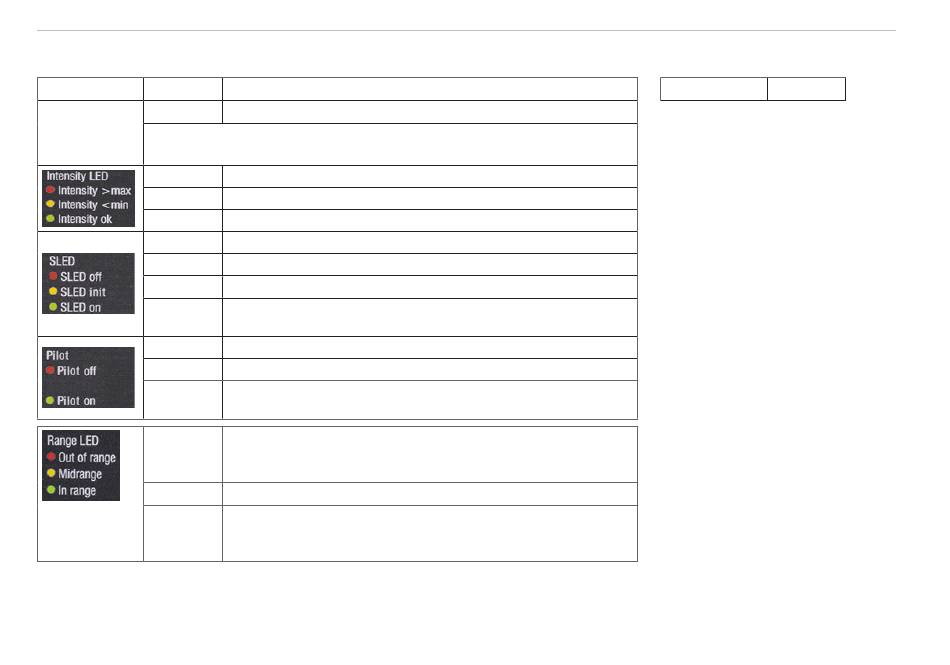

LED's IMS5420

LED's IMS5420
Power on Grün
Aus
Status
Ist die EtherCAT-Schnittstelle aktiv, dann Bedeutung der LED nach
den EtherCAT-Richtlinien.
Rot
Gelb
Grün
Rot
Gelb
Grün
Gelb
blinkend
Rot
Grün
Grün
Rot
Gelb
Grün
1) Bei Messungen außerhalb des optimalen Stromwertes der SLED misst der Controller,
aber die Messgenauigkeit entspricht möglicherweise nicht den spezifizierten Daten.
IMS5420-TH / IMS5420MP-TH / IMS5420IP67-TH / IMS5420IP67MP-TH
Versorgungsspannung vorhanden
Kein Fehler
Signal in Sättigung
Signal zu gering
Signal in Ordnung
SLED ausgeschaltet
SLED läuft warm
SLED betriebsbereit
SLED Strom außerhalb des optimalen Wertebereiches
Pilotlaser ausgeschaltet
Pilotlaser eingeschaltet
Pilotlaser wird wechselnd ein- bzw. ausgeschaltet, wenn kein
Messobjekt vorhanden oder außerhalb des Messbereichs
Kein Messobjekt vorhanden, außerhalb des Arbeitsbereiches
Die erwartete Anzahl an Peaks wurde nicht gefunden oder
eine Dickenzuweisung war nicht möglich.
Messobjekt in der Nähe vom Arbeitsabstand
Messobjekt im Arbeitsbereich
Die erwartete Anzahl an Peaks wurde gefunden. Für jeden
Peak konnte eine gültige Dicke gefunden werden.

LED IMS5420IP67

Power on
Versorgungsspannung vorhanden
1
Grün
Seite 10
