Behringer P24HUB Schnellstartanleitung Seite 51

100 P24HUB Quick Start Guide
FROM:
P24 Personal
Mixers
1-16
TO:
1-24
P24 Personal Mixers
1-16
TO:
Console AES50 A
17-48
1-24
TO:
Next Hub AES50 B
25-48

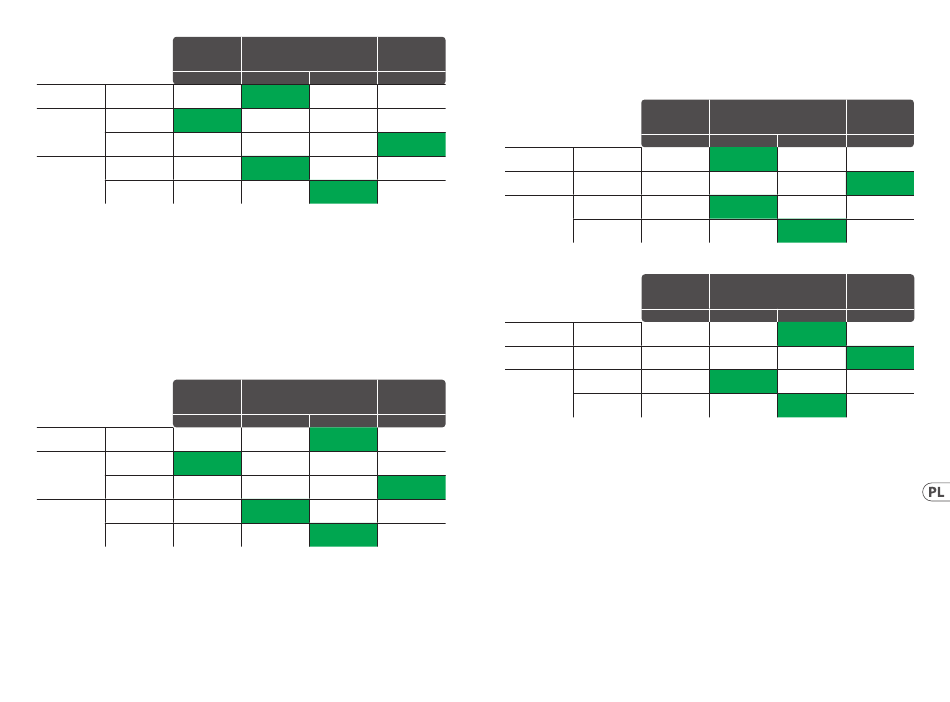

Tabela 1: Routing interfejsu cyfrowego dla łańcucha AES50 (tryb 24 kanałów)
Każdy hub odbiera te same kanały z konsoli za pośrednictwem AES50 A downstream. Te kanały są wysyłane za pośrednictwem AES50
B downstream do następnego huba. Konsola wysyła talkback na kanałach 23-24. Hub sumuje talkback ze wszystkich P24 i wysyła je
upstream z powrotem do konsoli na kanałach 47-48.
8 miksów stereo kontrolowanych przez P24 podłączone do każdego huba są wysyłane upstream na kanałach 1 do 16 przez każdy hub za
pośrednictwem portu AES50 A. Kanały 17 do 46 są przypisywane do kanałów 1 do 30 otrzymanych za pośrednictwem AES50 B upstream
od następnego huba w łańcuchu. W rezultacie, konsola odbiera następujące sygnały za pośrednictwem swojego AES50 A upstream:
• •
Kanały 1-16: 8 miksów stereo z pierwszego huba
• •
Kanały 17-32: 8 miksów stereo z drugiego huba
• •
Kanały 33-46: 7 miksów stereo z trzeciego huba
• •
Kanały 47-48: 2 magistrale talkback z sumą wszystkich sygnałów talkback z P24 i P24HUB
Łańcuch można również utworzyć z hubami w trybie AES50 16 kanałów. Jedyna różnica między trybem AES50 24 kanałów polega na tym,
że ten pierwszy kieruje kanały 1-24 z konsoli do mikserów P24, a ten drugi kieruje kanały 33-48 do mikserów P24.
FROM:
P24 Personal
Mixers
1-16
TO:
1-24
P24 Personal Mixers
1-16
TO:
Console AES50 A
17-48
1-32
TO:
Next Hub AES50 B
33-48
Tabela 2: Routing interfejsu cyfrowego dla łańcucha AES50 (tryb 16 kanałów)
FROM: FROM:
Console AES50 A Hub #2/#3 AES50 B
1-24 25-48 1-32
FROM: FROM:
Console AES50 A Hub #2/#3 AES50 B
1-32 33-48 1-32
3.7 THRU
Naciśnięcie przycisku THRU na przednim panelu P24HUB aktywuje tryb THRU, w którym wszystkie 48 kanałów wejściowych z AES50
B upstream są wysyłane za pośrednictwem AES50 A upstream, zastępując 16 kanałów z 8 miksów stereo z P24, a także dwa kanały
talkback. Ten tryb może być używany podczas podłączania stage box, takiego jak Behringer S16, do huba.
Przytrzymaj przycisk THRU, aby ponownie przeskanować urządzenia podłączone za pośrednictwem AES50 w łańcuchu.
FROM:
P24 Personal
Mixers
1-16
TO:
1-24
P24 Personal Mixers
TO:
1-48
Console AES50 A
1-24
TO:
Next Hub AES50 B
25-48
Tabela 3: Routing w trybie THRU (tryb AES50 24 kanałów)
FROM:
P24 Personal
Mixers
1-16
TO:
1-24
P24 Personal Mixers
TO:
1-48
Console AES50 A
1-32
TO:
Next Hub AES50 B
33-48
Tabela 4: Routing w trybie THRU (tryb AES50 24 kanałów)
3.8 Routing talkback
P24HUB obsługuje sygnały talkback z różnych źródeł, takich jak konsolki FOH, osobiste miksery P24 i urządzenia StageConnect. Te
urządzenia wysyłają sygnały talkback do huba na następujących kanałach:
• •
Konsola podłączona do SC CLIENT/Slave: kanały downstream 25-26
• •
Konsola podłączona za pośrednictwem AES50: kanały downstream 23-24
• •
P24HUB podłączony do tylnego AES50 B: kanały upstream 47-48
• •
P24 podłączone do przedniego panelu SC 1.1 – 4.2 porty: kanały upstream 25-26
• •
Urządzenie StageConnect podłączone do tylnego SC HOST/Master: kanały upstream 1-2
Wszystkie sygnały talkback są sumowane i dystrybuowane do następujących portów i kanałów:
• •
Przednie porty SC 1.1 – 4.2: kanały downstream 25-26
• •
SC HOST/Master: kanały downstream 25-26
• •
SC CLIENT/Slave: kanały upstream 1-2
• •
AES50 A: kanały upstream 47-48
• •
ULTRANET OUTPUT: kanały 15-16 (tylko gdy źródłem P24HUB jest StageConnect lub AES50 w konfiguracji 24 kanałów)
101
P24HUB Quick Start Guide
FROM: FROM:
Console AES50 A Hub #2/#3 AES50 B
1-24 25-48 1-48
FROM: FROM:
Console AES50 A Hub #2/#3 AES50 B
1-32 33-48 1-48
