3.4 AES50 (16 canaux)
Une configuration alternative avec AES50 fournit 16 canaux au lieu de 24. Le câblage entre le hub et les appareils P24 est identique à celui
illustré dans la figure 2.
Dans cette configuration, les 16 canaux envoyés depuis la console sont dirigés vers la ULTRANET OUTPUT. Aucun talkback n'est envoyé, car
tous les 16 canaux ULTRANET sont utilisés.
Chaque P24 attribue les 8 premiers canaux envoyés par la console (canaux 33-40 en aval de l'AES50 A) aux 8 premiers faders.
Les canaux 41-48 en aval de l'AES50 A sont assignés en groupes stéréo sur chaque P24, aux faders 9 à 12.
3.5 ULTRANET (16 canaux)
16 canaux peuvent également être envoyés au P24HUB via ULTRANET depuis une console ou d'autres appareils du système de
monitoring personnel Behringer P16 (P16-I et P16-D). Le câblage entre le hub et les appareils P24 est le même que celui indiqué dans les
figures précédentes.
Le talkback n'est pas reçu des appareils connectés via ULTRANET et n'est envoyé qu'à eux lorsque la SOURCE du P24HUB est StageConnect
ou AES50 en configuration 24 canaux.
3.6 Chaîne daisy AES50
Plusieurs P24HUBS peuvent être reliés via AES50 pour fournir des mixages de monitoring indépendants via 8 P24 connectés à chaque hub.
Le port AES50 B est connecté au port AES50 A du hub suivant. Notez que les connexions entre chaque hub et ses P24 respectifs ont été
simplifiées dans la figure 3 car elles sont identiques à celles de la figure 2.
AES50 A
upstream downstream
8x P24 (1.1 - 4.2)
8x P24 (1.1 - 4.2)
8x P24 (1.1 - 4.2)

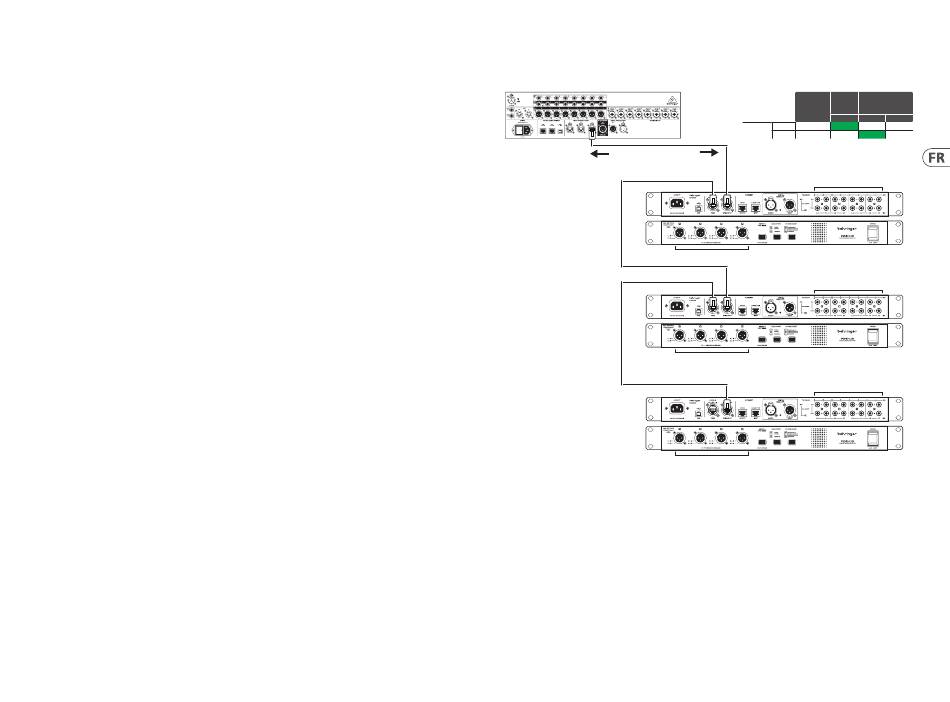

Figure 3: Trois P24HUB enchaînés via AES50
