P24HUB Quick Start Guide
3.4 AES50 (16 canais)
Uma configuração alternativa com AES50 fornece 16 canais em vez de 24. O cabeamento entre o hub e os dispositivos P24 é o mesmo
mostrado na figura 2.
Nesta configuração, os 16 canais enviados do console são direcionados para a ULTRANET OUTPUT. Nenhum talkback é enviado, pois todos
os 16 canais ULTRANET estão sendo usados.
Cada P24 atribui os primeiros 8 canais enviados da mesa de som (canais 33-40 do downstream AES50 A) aos primeiros 8 faders.
Os canais 41-48 do downstream AES50 A são atribuídos como grupos estéreo em cada P24 nos faders 9 a 12.
3.5 ULTRANET (16 canais)
16 canais também podem ser enviados para o P24HUB via ULTRANET a partir de uma mesa de som ou de outros dispositivos do
sistema de monitoramento pessoal Behringer P16 (P16-I e P16-D). A fiação entre o hub e os dispositivos P24 é a mesma mostrada nas
figuras anteriores.
O talkback não é recebido dos dispositivos conectados via ULTRANET e só é enviado a eles quando a FONTE do P24HUB é StageConnect ou
AES50 em uma configuração de 24 canais.
3.6 Cadeia de conexão AES50
Vários P24HUBS podem ser interligados via AES50 para fornecer mixes de monitoramento independentes através de 8 P24s conectados a
cada hub. A porta AES50 B está conectada à porta AES50 A do hub seguinte. Observe que as conexões entre cada hub e seus respectivos
P24s foram simplificadas na figura 3, pois são as mesmas que na figura 2.
AES50 A
upstream downstream
8x P24 (1.1 - 4.2)
8x P24 (1.1 - 4.2)
8x P24 (1.1 - 4.2)

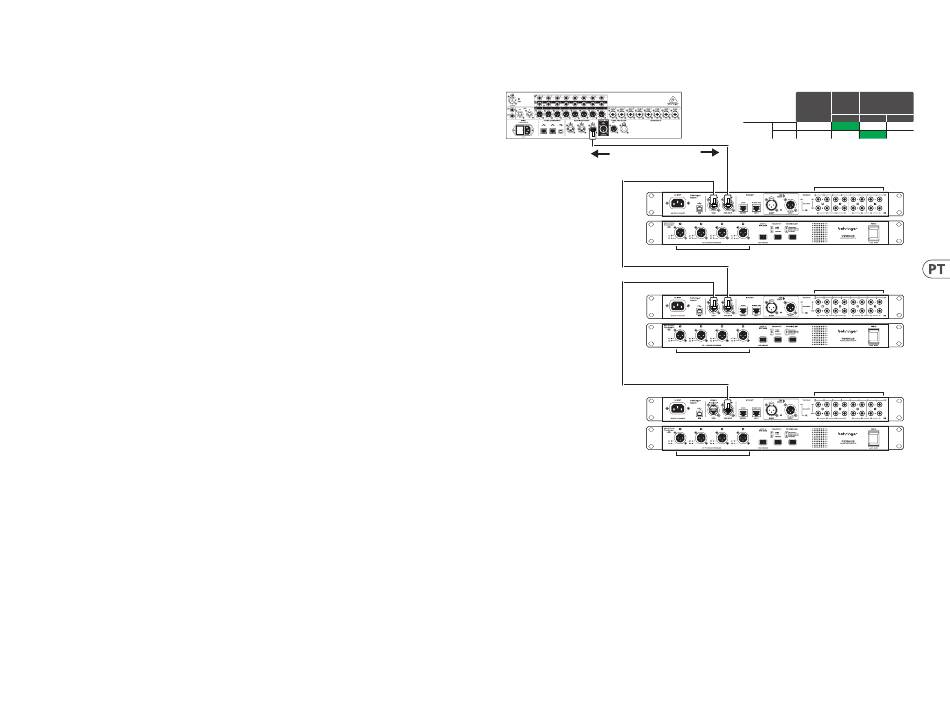

Figura 3: Três P24HUBs interligados via AES50
P24HUB Quick Start Guide
FROM:
ANALOG
P24 Personal
OUT
Mixers
SELECT
1-16
Analog TRS 1-16 P24MIX
Outputs
1-16 SOURCE
AES50 A
Analog TRS outputs
(to IEM transmitters)
P24HUB #1
Analog outputs
(to IEM transmitters)
P24HUB #2
Analog outputs
(to IEM transmitters)
P24HUB #3
59
FROM:
Console AES50 A
25 - 40 41 - 48
